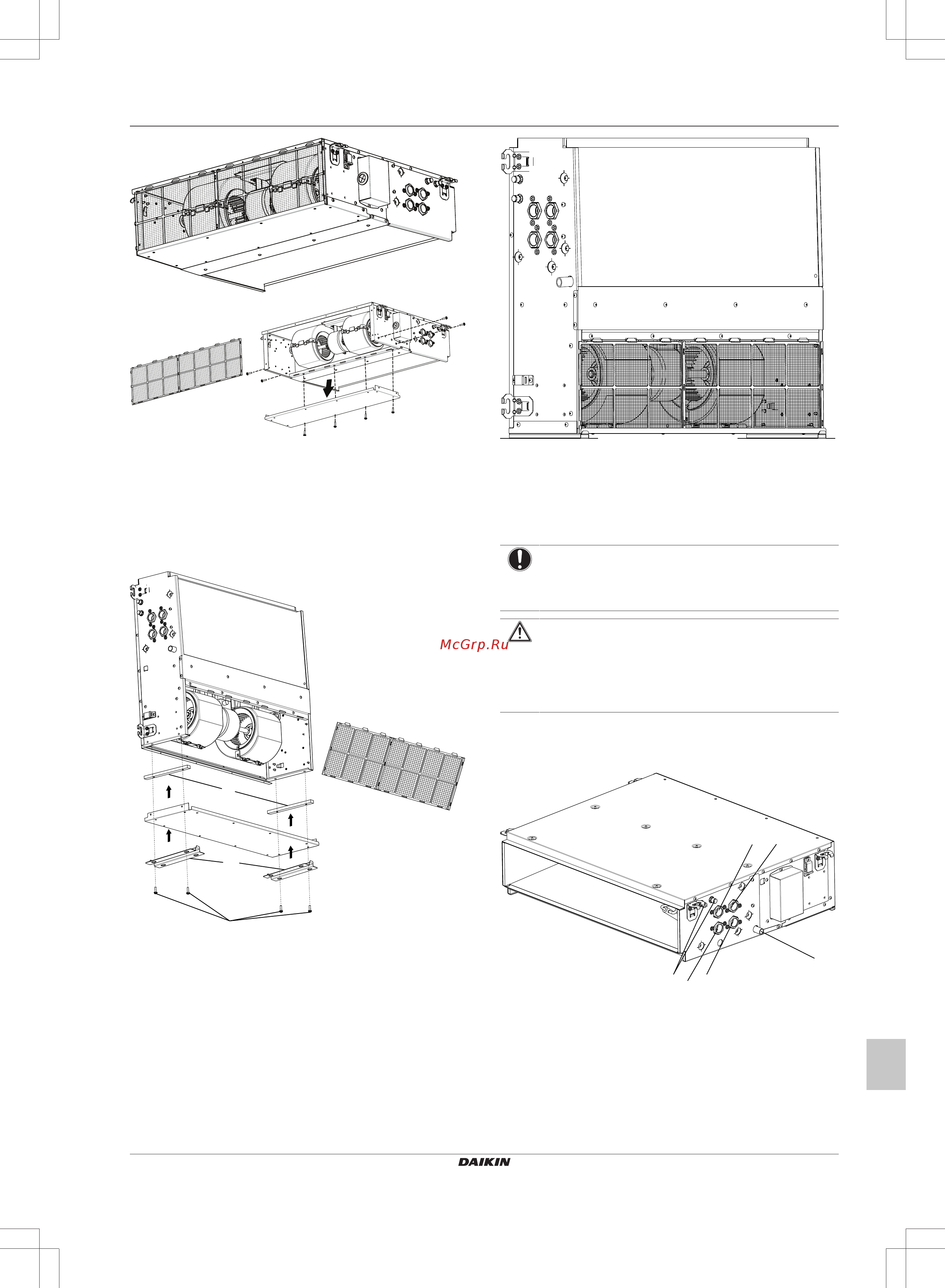

5 Montaj
Montaj kılavuzu
171
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
a
b
3 Yan plaka ile alt flanşlar arasındaki boş alana kauçuk desteği
(opsiyon kitine dahil) yerleştirin.
4 Çıkarılan servis kapağını alt tarafa tekrar takın.
5 Dikey montaj opsiyon kitinden 2 montaj ayağını servis kapağına
opsiyon kitindeki 4 vida ile tutturun.
6 Servis kapağı filtre kılavuzundaki hava filtresini tekrar takın.
7 Ünite dikey montaja hazırdır.
a
d
e
c
b
a Hava filtresi
b Servis kapağı
c Montaj ayakları
d Vidalar
e Hava filtresi
5.3 Su borularının bağlanması
BİLDİRİM
Boruları bağlarken kesinlikle aşırı kuvvet uygulamayın.
Aksi takdirde, cihaz boruları hasar görebilir. Borulardaki
deformasyon ünitenin arıza yapmasına yol açabilir.
DİKKAT
Ünitedeki su sirkülasyonunu kontrol etmek için her zaman
vanalar kullanılmalıdır. Vana NC (normalde kapalı) tipte
olmalı, böylece ünite çalışmadığı zaman vanalar
kapanmalıdır. Bu şekilde yoğuşma suyunun üretilmesi
önlenecektir.
5.3.1 Su borularını bağlamak için
1 Fan coil ünitesinin su giriş ve çıkışlarını su borularına bağlayın.
a b
d
c
f
e
a Drenaj borusu bağlantısı (3/4" erkek)
b Soğutulmuş su girişi (3/4" dişi BSP)
c Soğutulmuş su çıkışı (3/4" dişi BSP)
d Isıtma suyu girişi (3/4" dişi BSP)
e Isıtma suyu çıkışı (3/4" dişi BSP)
g Hava alma vanası
Hatırlatma: Üniteye doğrudan bağlantı yapılması durumunda 3/4"
erkek BSP boru kullanın.
