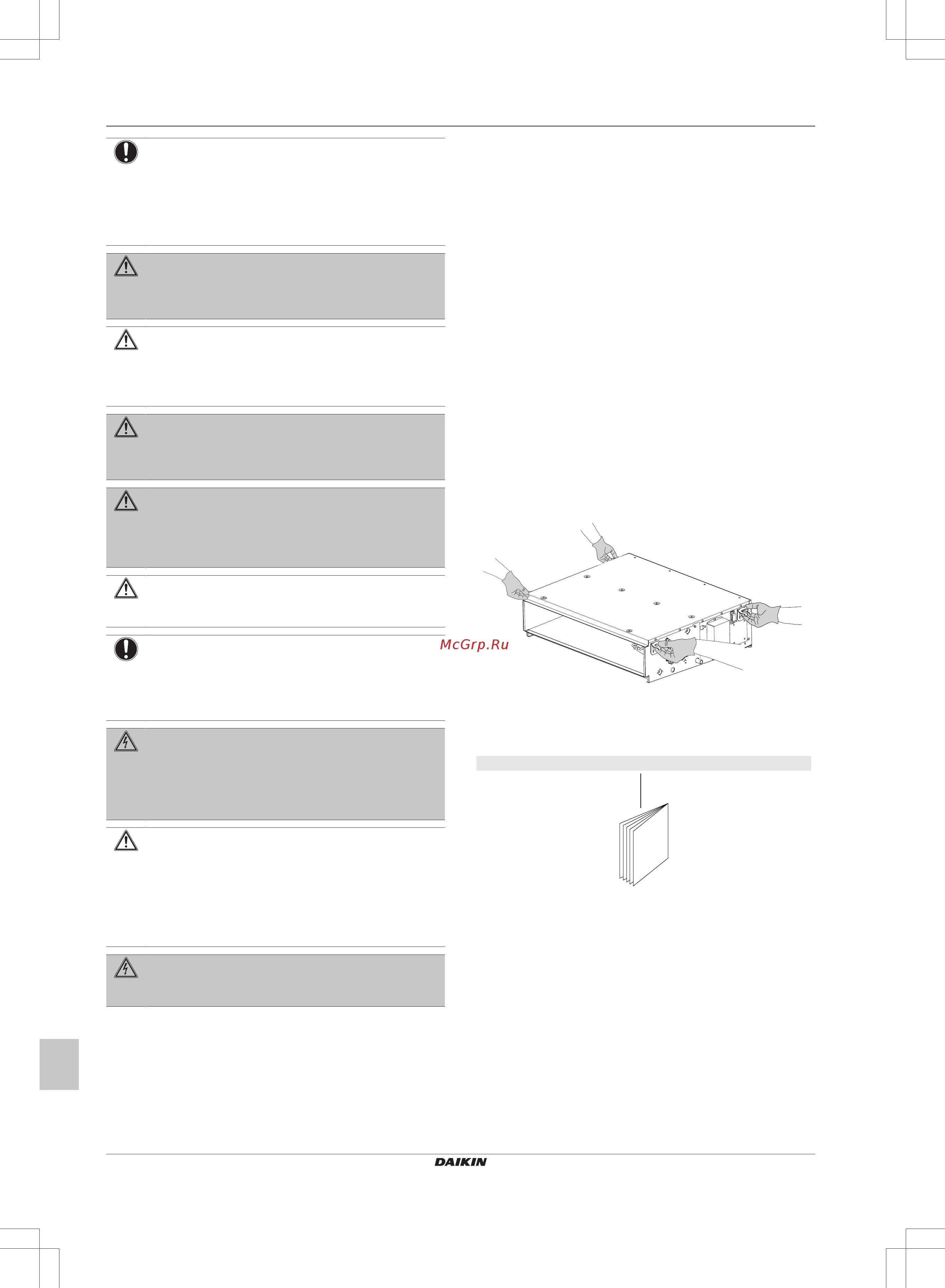

2 Kutu hakkında
Montaj kılavuzu
166
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
BİLDİRİM
Cihazların veya aksesuarların hatalı montajı veya
bağlanması elektrik çarpmasına, kısa devreye, sızıntılara,
yangına veya diğer cihaz hasarlarına neden olabilir.
Yalnızca Daikin tarafından üretilen veya onaylanan
aksesuarları, opsiyonel cihazları ve yedek parçaları
kullanın.
UYARI
Montaj, test ve uygulama malzemelerinin (Daikin
kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili
mevzuata uygun olduğundan emin olun.
DİKKAT
Sistemle ilgili montaj, bakım veya servis çalışmaları
gerçekleştirirken uygun kişisel koruyucu malzeme ve
ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…)
kullanın.
UYARI
Özellikle çocukların oynamasını engellemek için,
ambalajdan çıkan naylon torbaları parçalayarak çöpe atın.
Olası risk: boğulma.
UYARI
Ünitenin küçük hayvanlar tarafından bir sığınak olarak
kullanılmasını önlemek için gerekli önlemleri alın. Küçük
hayvanların elektrikli parçalara temas etmesi arızalara,
dumana veya yangına yol açabilir.
DİKKAT
Ünitenin hava girişine veya alüminyum kanatlarına
KESİNLİKLE dokunmayın.
BİLDİRİM
▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya
cihaz koymayın.
▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve
basmayın.
TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ
▪ Sistemin düzgün topraklandığından emin olun.
▪ Bakım yapmadan önce güç kaynağını kapatın.
▪ Güç kaynağını açmadan önce anahtar kutusu kapağını
takın.
DİKKAT
▪ Montaj yerinin ünitenin ağırlığını taşıyabileceğini kontrol
edin. Kötü montaj tehlikelidir. Aynı zamanda titreşime
veya anormal işletim gürültüsüne neden olabilir.
▪ Yeterli servis alanı sağlayın.
▪ Titreşime neden olabileceği için üniteyi tavana veya
duvara temas edecek şekilde KURMAYIN.
TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ
Fan coil ünitelerini ıslak elle çalıştırmayın. Elektrik
çarpması meydana gelebilir.
2 Kutu hakkında
2.1 Genel bilgi: Kutu hakkında
Aşağıdakileri akılda tutun:
▪ Teslim alındığında ünitede hasar olup olmadığı kontrol
EDİLMELİDİR. Tespit edilen hasarlar derhal hasar servis
yetkilisine rapor EDİLMELİDİR.
▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna getirene kadar ambalajından
çıkarmayın.
▪ Üniteyi içeriye getirirken izlemek istediğiniz yolu önceden
hazırlayın.
2.2 Fan coil ünitesini ambalajından
çıkarmak ve taşımak için
Üniteyi kaldırırken yumuşak malzemeden sapan veya bir halatla
birlikte koruyucu levhalar kullanın. Bu işlem ünitede hasar veya
çizikler oluşmaması içindir.
1 Üniteyi diğer parçalar üzerine, özellikle de drenaj boruları ve ısı
yalıtımı üzerine baskı uygulamadan askı demirinden tutarak
kaldırın.
2.3 Fan coil ünitesinden aksesuarları
çıkarmak için
1×
a
a Montaj kılavuzu
3 Ünite hakkında
3.1 Genel bilgi: Üniteler ve seçenekler
hakkında
Bu bölüm şunlar hakkında bilgi içerir:
▪ Fan coil ünitesinin tanımlanması.
