5 Felszerelés
Szerelési kézikönyv
189
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09

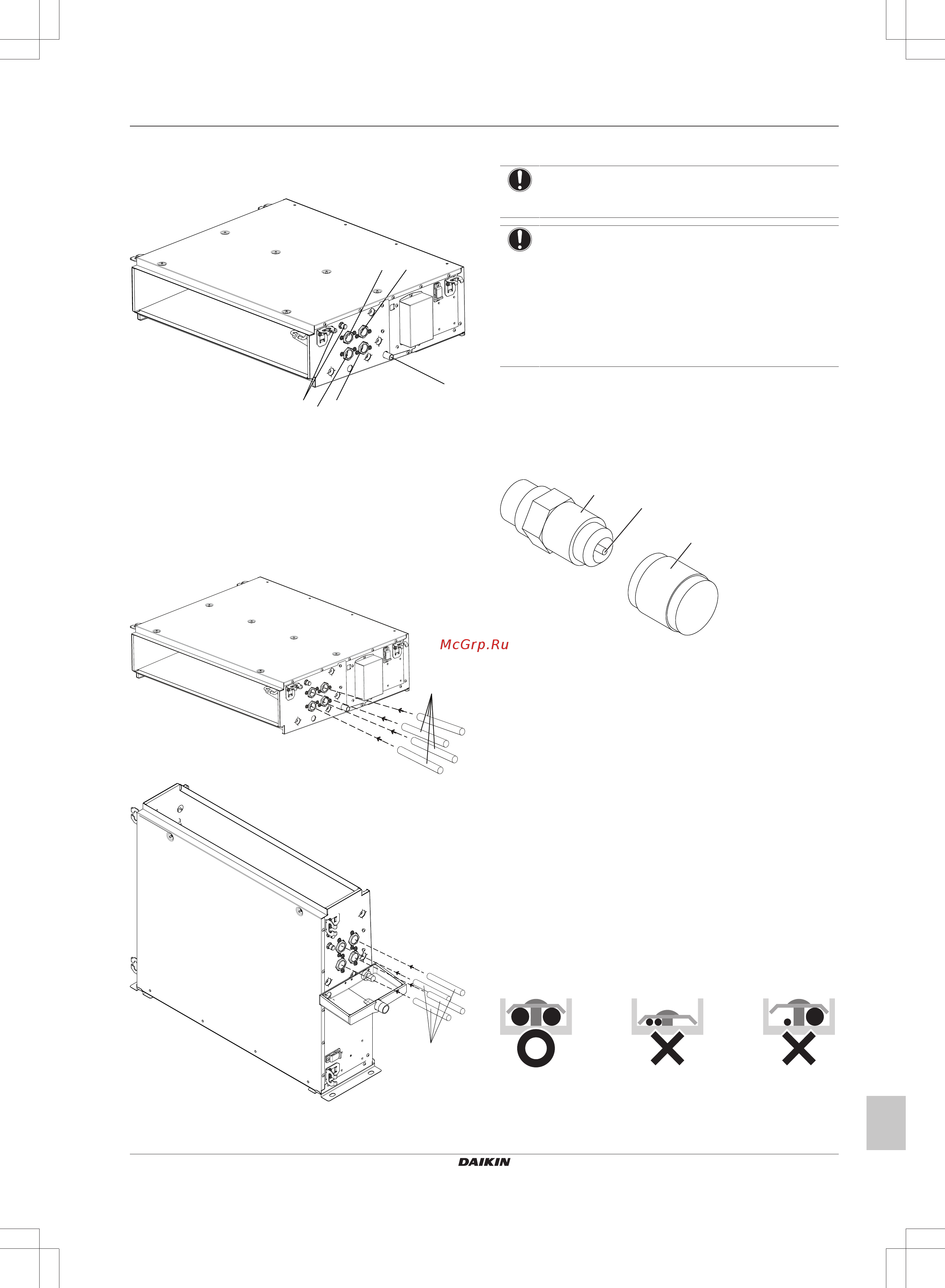

5.3.1 A vízvezetékek csatlakoztatása
1 Csatlakoztassa a klímakonvektor egység vízbemenetét és
vízkimenetét a vízvezetékekhez.
a b
d
c
f
e
a Kondenzvízcső csatlakozása (3/4" csavar)
b Hűtöttvíz-bemenet (3/4" anya BSP)
c Hűtöttvíz-kimenet (3/4" anya BSP)
d Fűtővíz-bemenet (3/4" anya BSP)
e Fűtővíz-kimenet (3/4" anya BSP)
g Légtelenítő szelep
Megjegyzés: 3/4" BSP menetes csövet az egységhez történő
közvetlen csatlakozás esetén.
2 A teljes vízkört, vagyis az összes vezetéket szigetelni kell a
páralecsapódás, valamint a teljesítmény csökkenésének
megelőzése érdekében.
a
a
a Összekötő cső
5.3.2 A vízkör feltöltése
TÁJÉKOZTATÁS
Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű
vizet használjon.
TÁJÉKOZTATÁS
▪ A vízkörben megrekedt levegő meghibásodást okozhat.
Feltöltéskor általában nem lehet a kört tökéletesen
légteleníteni. A maradék levegő a rendszer
működésének kezdeti óráiban az automatikus
légtelenítő szelepeken keresztül távozik. Ezután
szükség lehet víz utántöltésére.
▪ A rendszer kiürítéséhez használja a 193. oldal
"6Beüzemelés" szakaszban leírt speciális funkciót.
1 Nyissa ki a fedelet.
2 Nyomja meg a nyomáscsökkentő szelepet a felesleges levegő
az egység vízköreiből történő kieresztéséhez.
3 Zárja le a fedelet.
4 Ezután szükség lehet víz utántöltésére (de soha nem a
légtelenítő szelepen keresztül).
a
b
c
a Légtelenítő
b Nyomáscsökkentő szelep
c Kupak
5.4 A vezetékek csatlakoztatása
5.4.1 Az elektromos huzalozás
csatlakoztatásának bemutatása
Jellemző munkafolyamat
Az elektromos huzalok bekötése jellemzően a következő
szakaszokból áll:
1 Annak ellenőrzése, hogy a hálózati feszültség megfelel az
egység villamos előírásainak.
2 Elektromos huzalok csatlakoztatása a klímakonvektor
egységhez.
3 Elektromos huzalok csatlakoztatási irányának módosítása (ha
megfelelő).
5.4.2 Irányelvek az elektromos huzalozás
csatlakoztatásához
Amikor ugyanolyan méretű vezetékeket csatlakoztat, az alábbi ábra
alapján csatlakoztassa azokat.
Az elektromos huzalozás csatlakoztatásakor vegye figyelembe az
alábbi megjegyzéseket.
