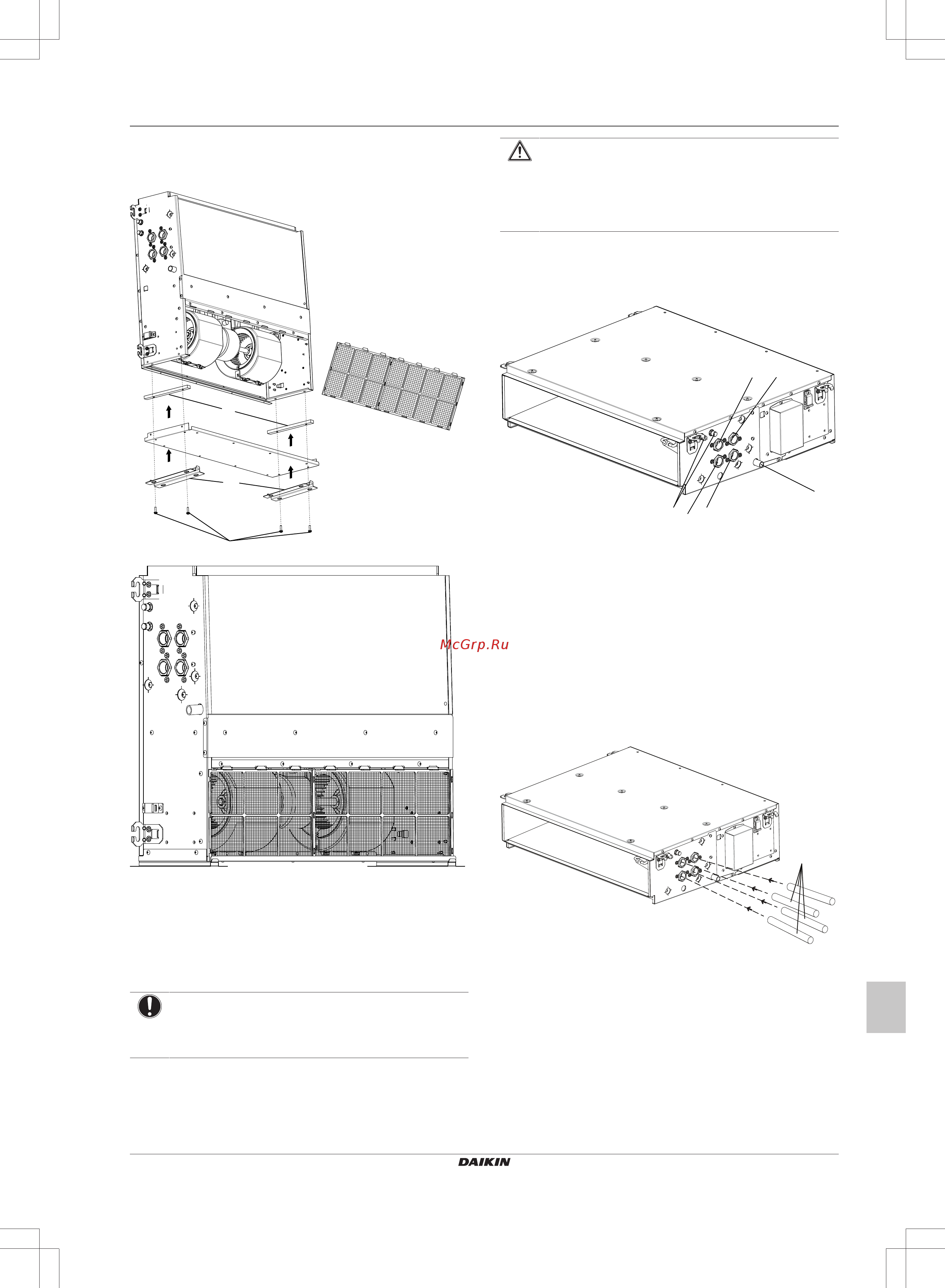

5 Монтаж
Руководство по монтажу
153
FWE03~11D
Фанкойлы
3P443944-5E – 2019.09
6 Установите воздушный фильтр на направляющие,
встроенные в сервисную крышку.
7 Блок готов к вертикальному монтажу.
a
d
e
c
b
a Воздушный фильтр
b Сервисная крышка
c Монтажные ножки
d Винты
e Воздушный фильтр
5.3 Соединение трубопроводов
воды
ПРИМЕЧАНИЕ
Соединяя трубки, не применяйте чрезмерную силу. Это
может привести к деформации трубок. Деформация
трубок может стать причиной сбоев в работе блока.
ПРЕДОСТЕРЕЖЕНИЕ
Регулировать циркуляцию воды по блоку можно только
клапанами. Клапаны должны быть типа NC (normally
closed, т.е. обычно перекрытые), чтобы они
перекрывались, когда блок не работает. Это
предотвращает образование водяного конденсата.
5.3.1 Для соединения трубопроводов воды
1 Подсоедините водяные трубопроводы к патрубкам
фанкойла для подвода и слива воды.
a b
d
c
f
e
a Подсоединение сливного трубопровода (с наружной
резьбой 3/4дюйма)
b Подвод холодной воды (с внутренней резьбой BSP
3/4дюйма)
c Слив холодной воды (с внутренней резьбой BSP
3/4дюйма)
d Подвод воды для обогрева (с внутренней резьбой BSP
3/4дюйма)
e Слив воды для обогрева (с внутренней резьбой BSP
3/4дюйма)
g Клапан выпуска воздуха
Примечание: При подсоединении непосредственно к блоку
пользуйтесь трубкой с наружной резьбой BSP 3/4дюйма.
2 Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать во избежание образования
конденсата и падения производительности.
a
