5 Installatie
Montagehandleiding
64
FWE03~11D
Ventilo-convectoren
3P443944-5E – 2019.09
Let op de punten hieronder voor het aansluiten van de elektrische
bedrading.
▪ Sluit geen draden met een verschillende diameter aan op dezelfde
voedingsklem. Losse draden kunnen oververhitting veroorzaken.
▪ Sluit geen kabels met een verschillende dikte aan op dezelfde
aardklem. Losse aansluitingen kunnen de bescherming aantasten.
▪ Gebruik de voorgeschreven elektrische draad (zie "Specificaties
voor lokale bedrading"op pagina 60). Maak de draad goed vast
op de klem. Draai hem vast met het juiste aanhaalmoment (N·m).
▪ Aanhaalmoment klemmenstrook voeding: 1,44~1,88N·m.
▪ Houd de bedrading netjes zodat ze geen andere onderdelen
belemmeren of het deksel van de klemmenstrook openduwen.
Zorg ervoor dat het deksel goed sluit. Slecht uitgevoerde
aansluitingen kunnen oververhitting veroorzaken of, in het
slechtste geval, kortsluiting of brand.
5.4.3 Elektrische bedrading aansluiten op de
ventilo-convector
Zie de sticker met het bedradingsschema op het deksel van de
klemmenstrook.
OPMERKING
▪ Volg het bedradingsschema (bij de unit geleverd, op
het deksel van de schakelkast).
▪ Zorg ervoor dat de elektrische bedrading goed zit zodat
het servicedeksel nadien weer goed kan worden
aangebracht.
WIRING DIAGRAM
4D121422-1
AC SYSTEM SUPPLY
NEUTRAL
CAPACITOR
PROTECTOR EARTH
EARTH
SELF-OPERATING
THERMAL PROTECTOR
FIELD WIRING
FAN MOTOR
GREEN / YELLOW
FUSE
TERMINAL STRIP
LOWEST SPEED
HIGHEST SPEED
* For the power requirements, refer to the name plate.
L
N
C1
Q1M
M
GRN/YLW
F1U
X1M
1
5
GRN
RED
ORG
BRN
YLW
BLU
GREEN
RED
ORANGE
BROWN
YELLOW
BLUE
NOTE:
GRN
RED
ORG
BRN
YLW
BLU
C1
GRN/YLW
FAN SPEED
SWITCH
X1M
2
1
3
4
5
L
N
L
N
F1U
GRN/YLW
GRN/YLW
M
1~
Q1M
d
c
b
f
a
e

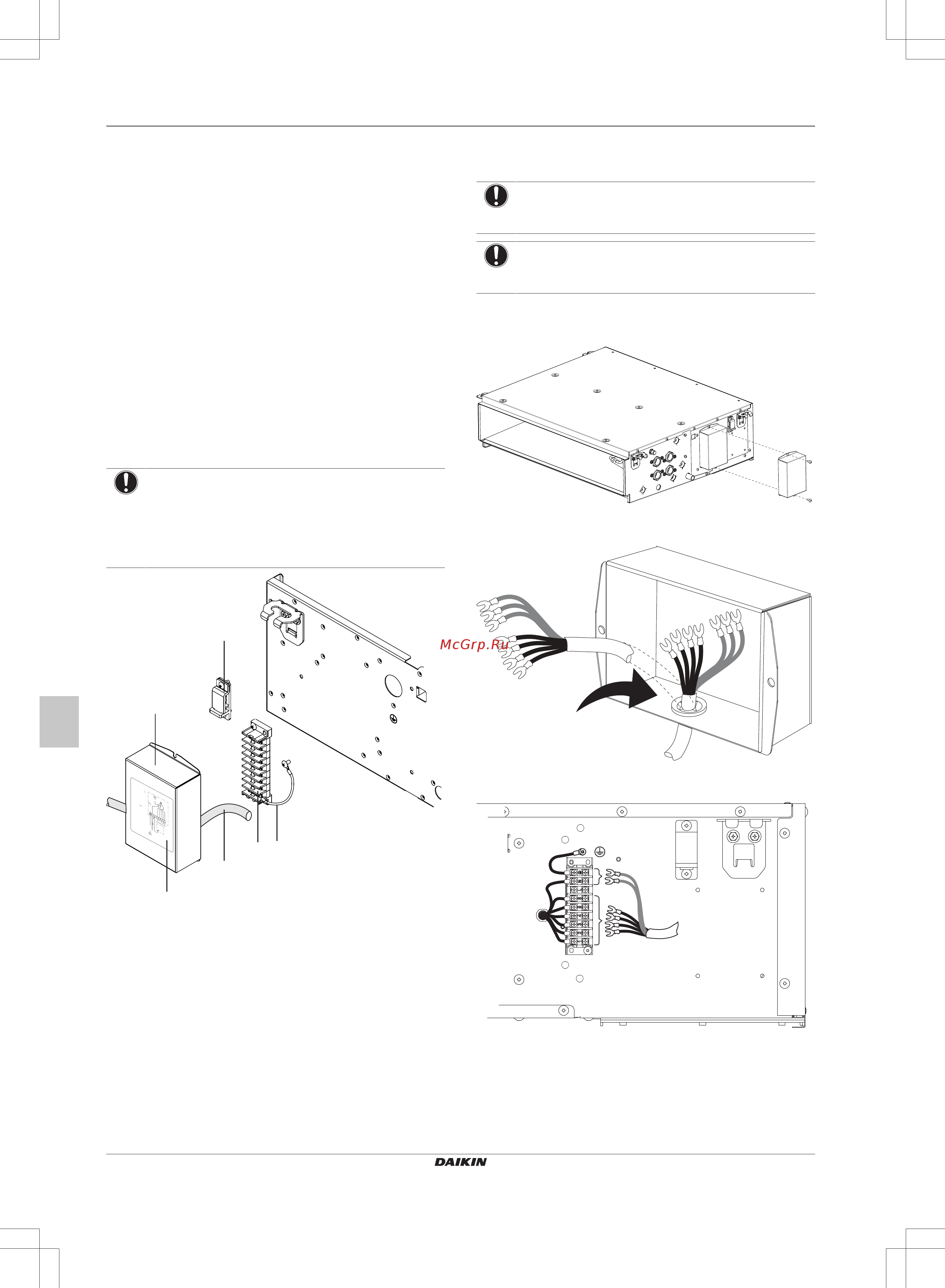

a Deksel klemmenstrook
b Sticker
c Voedingskabel
d Klemmenstrook
e Aardingskabel
f Kabelklem
1 Verwijder het deksel van de klemmenstrook en de kabelklem
van de unit.
2 Sluit de voedingskabel aan op de klemmenstrook.
3 Maak de voedingskabel vast met de kabelklem.
4 Maak het deksel van de klemmenstrook weer vast op de unit.
5.4.4 Elektrische bedrading van kant
veranderen
OPMERKING
De elektrische bedrading kan lokaal naar de andere kant
worden veranderd.
OPMERKING
Let er bij het vastmaken van het deksel van de
klemmenstrook op dat er geen draden worden gekneld.
1 Verwijder het deksel van de klemmenstrook, de klemmenstrook,
de kabelklem, de aardingsdraad en de kabels van de
ventilatormotor.
2 Maak de kabels van de ventilatormotor los van de
kabelklemmen.
3 Verander de richting van de kabels van de ventilatormotor.
