5 Installation
Installationsanleitung
30
FWE03~11D
Ventilator-Konvektoren
3P443944-5E – 2019.09

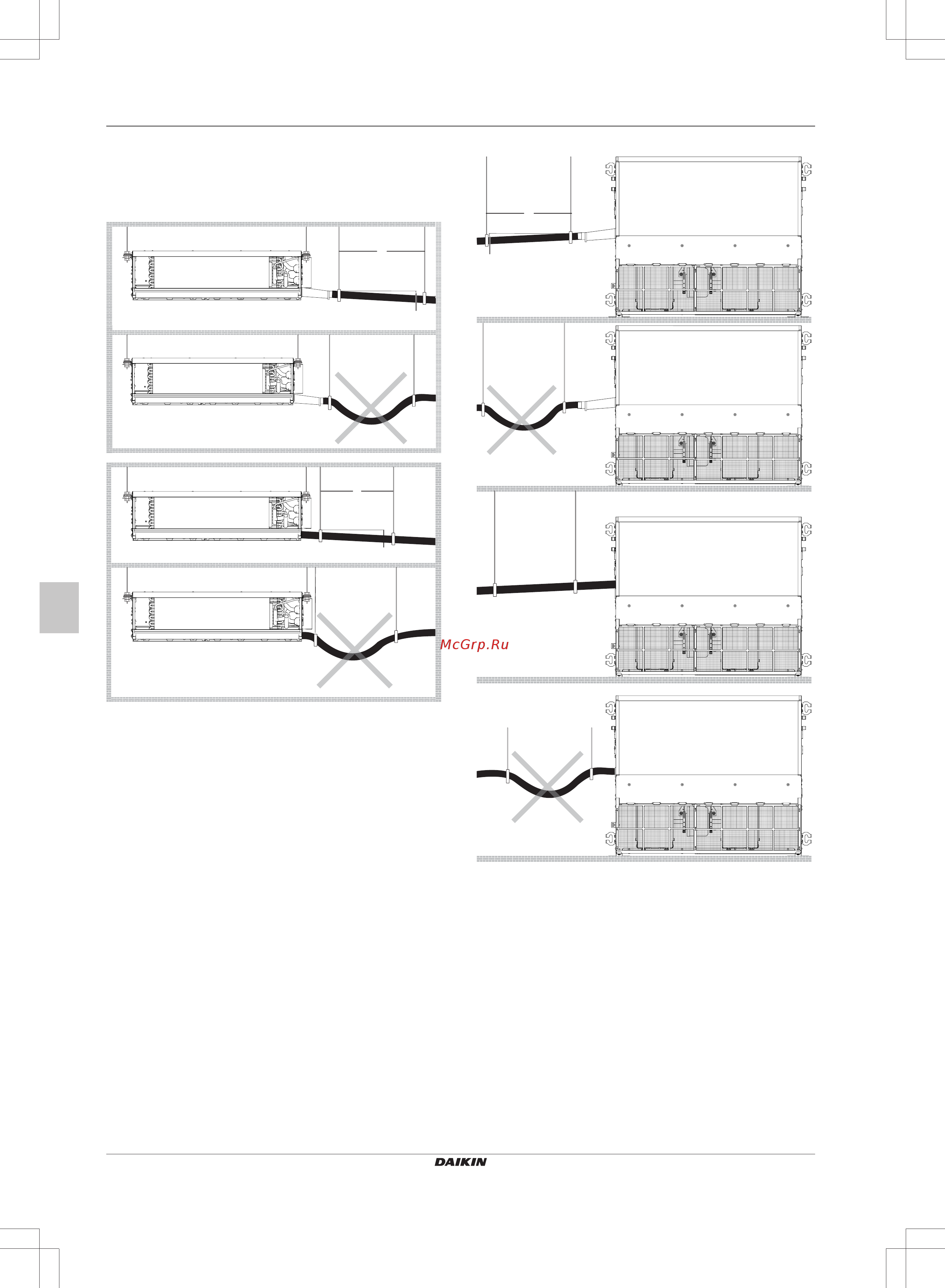

5.5 Abflussrohr anschließen
5.5.1 Abflussrohr an der Einheit anschließen
Horizontale Installation
a
b
a
b
Vertikale Installation
a
b
a Haltestange
b ≥1/100 Gefälle
Verlegen Sie die Leitungen so kurz wie möglich und mit einem
Gefälle von mindestens 1/100, so dass sich keine Luft im Rohr
sammeln kann.
