8 Technische Daten
Installationsanleitung
34
FWE03~11D
Ventilator-Konvektoren
3P443944-5E – 2019.09
8 Technische Daten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).

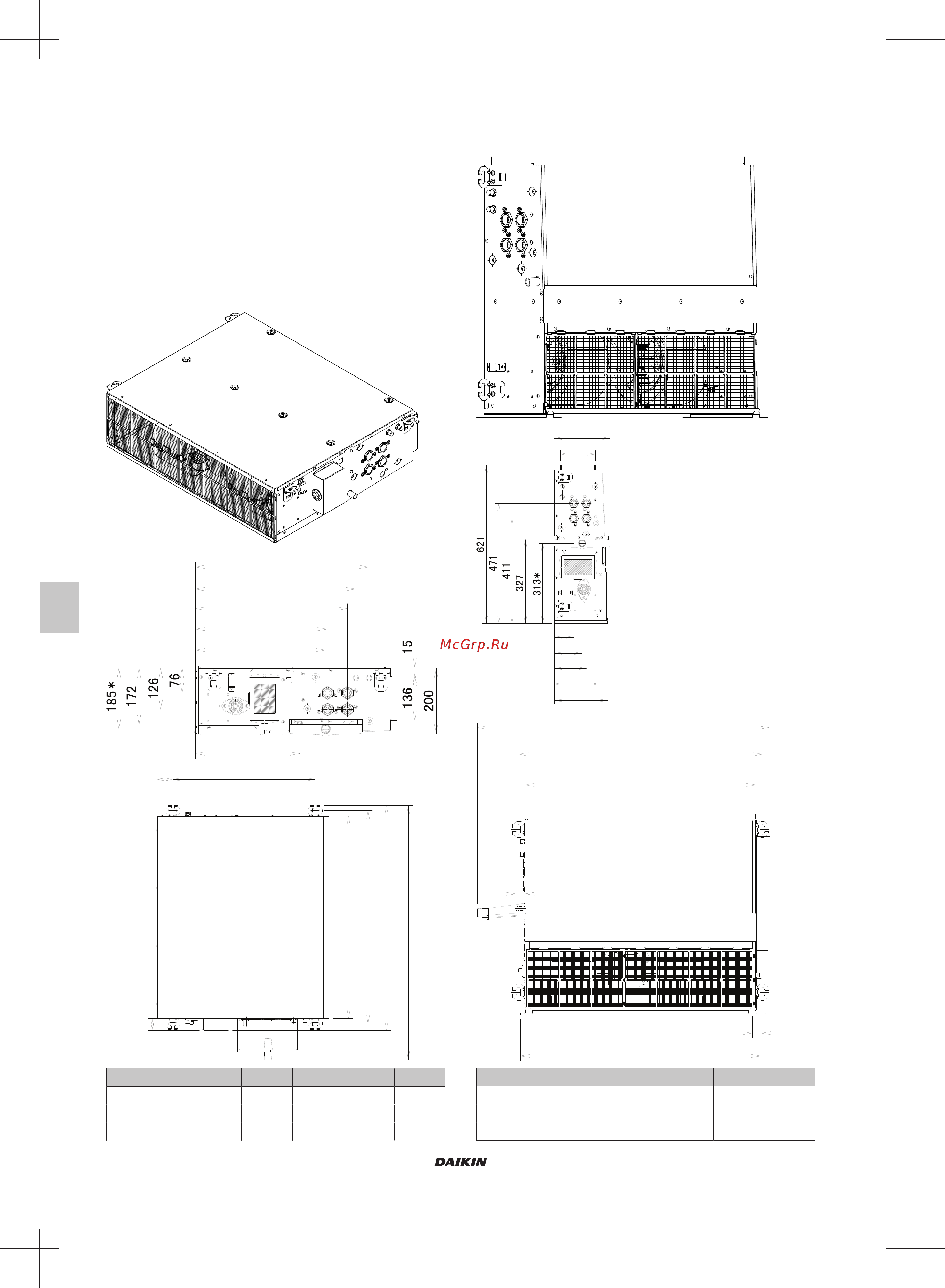

8.1 Abmessungen
Horizontale Ansicht
400
31
316
525
485
394 *
460
505*56
42
A
B*
C
D
Einheiten: mm A B C D
FWE03~05 719 757 799 909
FWE06 919 957 999 1109
FWE07~11 1119 1157 1199 1309
Vertikale Ansicht
136
220
210
76
109 *
126
172
D
27
C
A
B
39
27
Einheiten: mm A B C D
FWE03~05 719 757 909 747
FWE06 919 957 1109 947
FWE07~11 1119 1157 1309 1147
