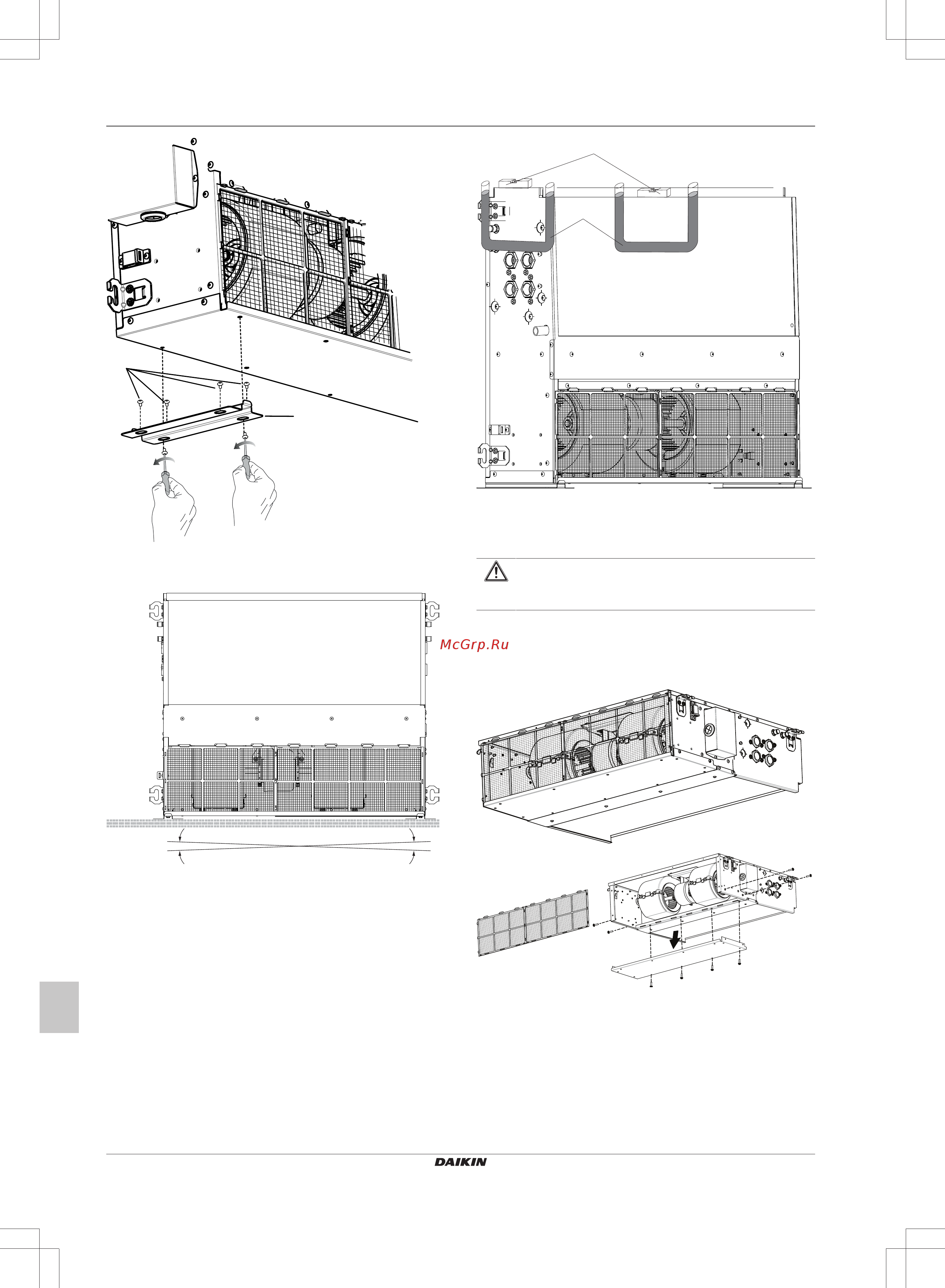

5 Монтаж
Руководство по монтажу
152
FWE03~11D
Фанкойлы
3P443944-5E – 2019.09
a
b
a Монтажная ножка
b Крепежный винт
2 Отрегулируйте положение блока для монтажа.
1/100
a Уровень
b Пластмассовая трубка
3 Проверьте выравнивание блока по горизонтали.
Не устанавливайте блок в наклонном положении. Наклон
блока в сторону, противоположную току конденсата
(сторона сливного трубопровода приподнята), может
привести к протечке воды каплями.
Проверьте выравнивание блока по всем четырем углам с
помощью водяного уровня или пластмассовой трубки,
наполненной водой.
b
a
5.2 Вертикальный монтаж вместо
горизонтального
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь в том, что блок выровнен по всем
направлениям.
Замена горизонтального монтажа вертикальным производится в
изложенном далее порядке.
1 Снимите воздушный фильтр.
2 Отвернув винты, снимите сервисную крышку с блока.
a
b
3 Вставьте резиновую подпорку (входит в комплект
принадлежностей) в зазор между боковой панелью и
нижними фланцами.
4 Установите снятую сервисную крышку на нижнюю сторону
блока.
5 Подсоедините к сервисной крышке 2 монтажные ножки из
комплекта принадлежностей для вертикального монтажа,
закрепив их 4 винтами из того же комплекта.
