5 Installation
Manuel d'installation
42
FWE03~11D
Ventilo-convecteurs
3P443944-5E – 2019.09
REMARQUE
L'équipement décrit dans ce manuel peut provoquer des
parasites électroniques générés par les radiofréquences.
Cet équipement est conforme aux spécifications qui sont
prévues pour assurer une protection raisonnable contre
ces interférences. Toutefois, il n'y a aucune garantie que
les interférences ne se produiront pas dans une installation
en particulier.
Il est dès lors recommandé d'installer l'équipement et les
fils électriques à une certaine distance des installations
audio, ordinateurs, etc
AVERTISSEMENT
Tous les câbles et éléments à prévoir sur place DOIVENT
être installés par un électricien agréé et doivent être
conformes à la législation en vigueur.
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Un commutateur principal ou d'autres moyens de
débranchement ayant une séparation de contact sur tous
les pôles DOIT être intégré dans le câblage fixe en
fonction de la législation correspondante.
Caractéristiques électriques
FWE-D
Phase 1N~
Fréquence 50Hz
Plage de tension 220~240V
Tolérance de tension ±10%
Courant de fonctionnement
maximal
0,46A
Fusible de protection contre les
surintensités
16A
Spécifications pour le câblage sur site
Fil Taille (mm²) Longueur
Câblage
d'alimentation
H05VV-U3G
(a)(b)
Conforme à la
législation
applicable, ≤4,0
—
Câblage de la
transmission de
l'unité et de la
télécommande
Fil gainé 2
conducteurs
(c)
0,75~1,25 ≤500m
(d)
(a)
Uniquement en cas de tuyaux protégés. Utilisez le
H07RN-F en l'absence de protection.
(b)
Faites passer le câblage électrique par un tube de
protection de manière à le protéger des influences
externes.
(c)
Utilisez du fil à double isolation pour la télécommande
(épaisseur de la gaine ≥1mm) ou faites passer les fils à
travers une paroi ou un conduit de manière à ce que
l'utilisateur ne puisse pas entrer en contact avec eux.
(d)
La longueur sera la longueur étendue totale dans un
système avec commande de groupe.
5 Installation
5.1 Montage du ventilo-convecteur
INFORMATIONS
L'espacement entre le plafond et l'unité doit être de
≥10mm et l'espace d'aspiration doit être ≥150mm.
INFORMATIONS
Toutes les pièces ci-dessus ne sont pas fournies avec
l'unité. Pour toute installation autre que l'installation
standard, demandez conseil à votre revendeur le plus
proche.

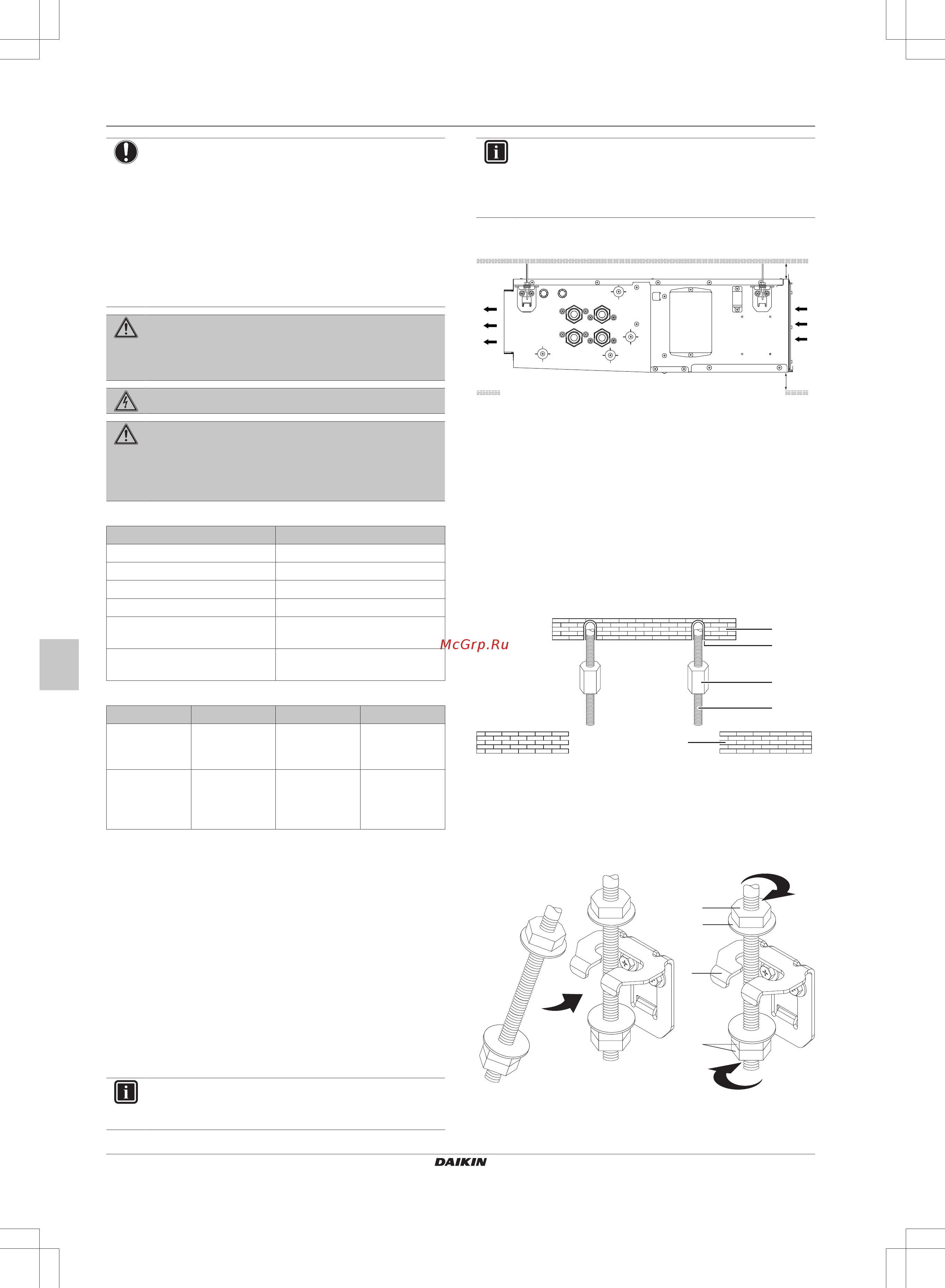

5.1.1 Installation horizontale
10≤
10≤
1 Pratiquez l'ouverture d'installation requise dans le plafond à un
endroit approprié.
Il peut être nécessaire de renforcer le cadre du plafond
suspendu de manière à maintenir le plafond à niveau et à
l'empêcher de vibrer. Consulter le constructeur pour plus de
détails.
2 Installez les boulons de suspension. Utilisez des boulons de
taille W3/8 ou M10. Utilisez des ancrages pour les plafonds
existants et un insert noyé, des ancrages noyés ou d'autres
pièces non fournies pour les nouveaux plafonds afin de
renforcer le plafond de manière à ce qu'il puisse supporter le
poids de l'unité. Reportez-vous au patron pour identifier les
points à renforcer. Ajustez l'écartement par rapport au plafond
avant de continuer.
a
b
c
d
e
a Dalle de plafond
b Ancrage
c Écrou long ou tendeur à lanterne
d Boulon de suspension
e Plafond suspendu
3 Installez l'unité de manière temporaire.
Fixez le support de suspension au boulon de suspension.
Fixez bien l'unité.
a
b
c
d
a Ecrou (non fourni)
b Rondelle (non livrée)
c Support de suspension
d Double écrou (à fournir)
