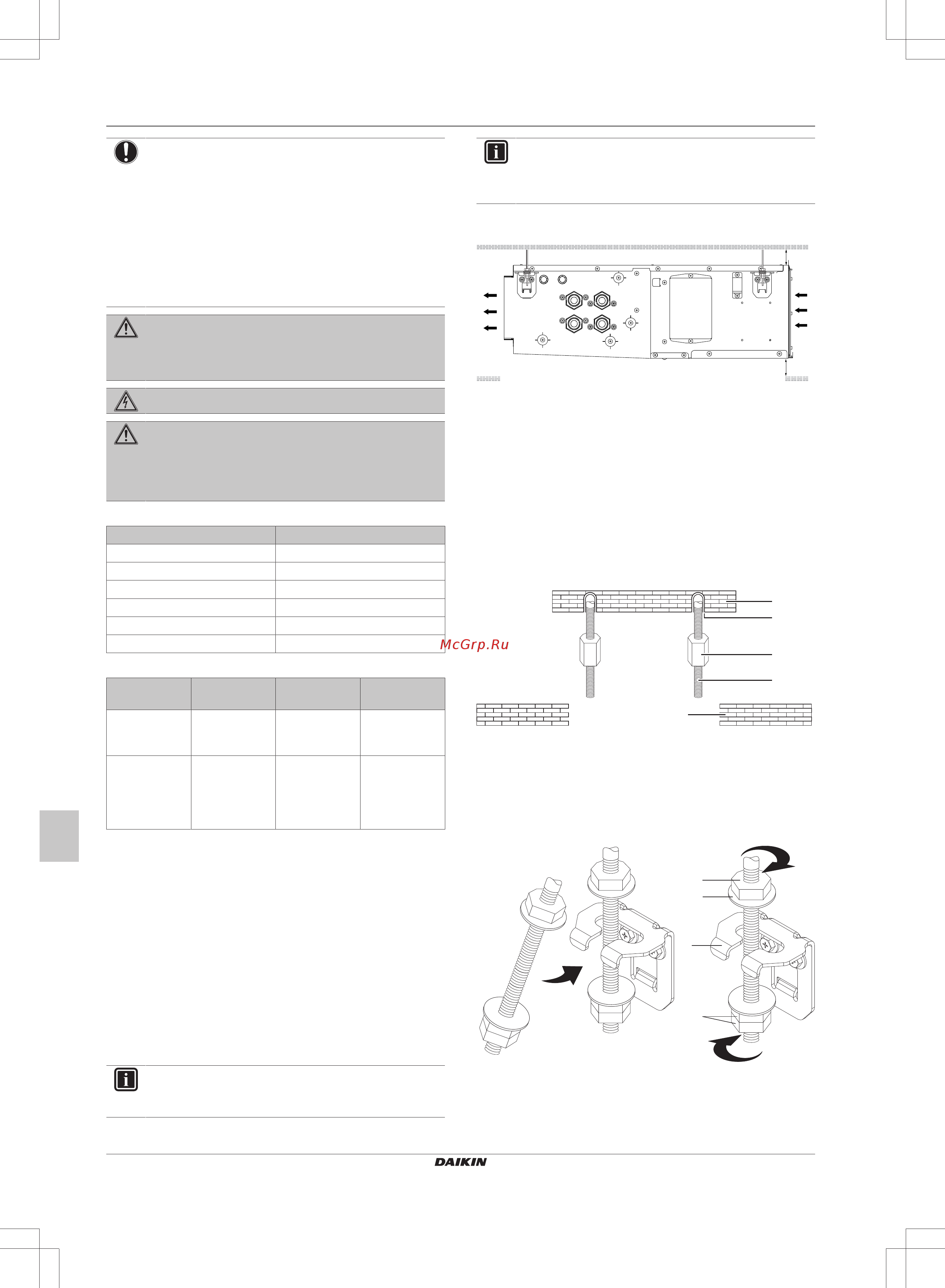

5 Installazione
Manuale d'installazione
96
FWE03~11D
Ventilconvettori
3P443944-5E – 2019.09
NOTA
L'apparecchiatura descritta nel presente manuale potrebbe
causare disturbi elettromagnetici generati dall'energia a
radio frequenza. L'apparecchiatura è conforme alle
specifiche concepite per garantire una protezione
ragionevole contro tale interferenza. Ciononostante, non
esistono garanzie che escludano tale interferenza in una
particolare installazione.
Si consiglia pertanto di installare l'apparecchiatura e i cavi
elettrici assicurando una distanza adeguata dalle
apparecchiature stereo, dai personal computer, ecc.
AVVERTENZA
Tutti i collegamenti in loco e i componenti DEVONO essere
installati da un elettricista qualificato e DEVONO essere
conformi alle normative vigenti.
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
AVVERTENZA
In conformità alla legislazione applicabile, i cavi fissi
DEVONO essere dotati di un interruttore generale o
comunque di altri dispositivi per lo scollegamento che
dispongano della separazione dei contatti in tutti i poli.
Caratteristiche elettriche
FWE-D
Fase 1N~
Frequenza 50Hz
Range di tensioni 220~240V
Tolleranza sulla tensione ±10%
Corrente di esercizio massima 0,46A
Fusibile di sovracorrente 16A
Specifiche per i collegamenti elettrici in loco
Cavo Dimensione
(mm²)
Lunghezza
Cablaggio di
alimentazione
H05VV-U3G
(a)(b)
Secondo la
legislazione
applicabile ≤ 4,0
—
Cablaggio del
comando a
distanza e di
trasmissione
dell'unità
Filo protetto da
guaina a 2
conduttori
(c)
0,75~1,25 ≤500m
(d)
(a)
Solo in caso di tubazioni protette. In assenza di
protezione, utilizzare H07RN-F.
(b)
Fare correre il cablaggio elettrico attraverso una
canalina per proteggerlo dalle sollecitazioni esterne.
(c)
Utilizzare un cavo a doppio isolamento per il
telecomando (spessore guaina: ≥ 1mm) oppure far
passare i cavi dietro una parete o in una canalina, per
evitare che l'utilizzatore vi entri in contatto.
(d)
Questo valore rappresenta la lunghezza totale in un
sistema dotato di controllo del gruppo.
5 Installazione
5.1 Montaggio del ventilconvettore
INFORMAZIONI
Lo spazio tra il soffitto e l'unità deve essere ≥ 10mm e lo
spazio di aspirazione deve essere ≥ 150 mm.
INFORMAZIONI
Tutte le parti sopra indicate sono da reperire in loco. Per
eseguire installazioni diverse da quella standard,
contattare il rivenditore di zona per ricevere assistenza.
5.1.1 Installazione orizzontale
10≤
10≤
1 Sul soffitto, realizzare l'apertura necessaria per l'installazione in
una posizione idonea.
Potrebbe essere necessario rinforzare l'intelaiatura del contro
soffitto per mantenere il soffitto in piano ed evitare che possa
vibrare. Per ulteriori ragguagli, consultare il costruttore.
2 Installare i bulloni di sospensione. Utilizzare bulloni W3/8 o
M10. Usare tasselli ad espansione per i soffitti esistenti, mentre
per i nuovi soffitti utilizzare tasselli incassati, dispositivi di
ancoraggio incassati o altri componenti non forniti a corredo,
per rinforzare il soffitto affinché possa sopportare il peso
dell'unità. Fare riferimento a tale sagoma per individuare i punti
che devono essere rinforzati. Prima di proseguire, è necessario
regolare la distanza dal soffitto.
a
b
c
d
e
a Soletta del soffitto
b Dispositivo di ancoraggio
c Dado lungo o tenditore girevole
d Bullone di sospensione
e Contro soffitto
3 Installare provvisoriamente l'unità.
Montare la staffa di sostegno sul bullone di sospensione.
Fissare saldamente l'unità.
a
b
c
d
a Dado (da reperire in loco)
b Rondella (da reperire in loco)
c Staffa di sostegno
d Dado doppio (da reperire in loco)
