7 Mantenimiento y servicio técnico
Manual de instalación
86
FWE03~11D
Unidades fan coil
3P443944-5E – 2019.09
6.2 Lista de comprobación antes de la
puesta en servicio
Tras haber instalado la unidad, debe comprobar los siguientes
puntos en primer lugar. Una vez que haya comprobado todos los
puntos, debe cerrar la unidad. Después de cerrar la unidad,
enciéndala.
Instalación
Compruebe que la unidad está fijada correctamente para
evitar ruidos y vibraciones anormales cuando ponga en
marcha la unidad.
Drenaje
Asegúrese de que el drenaje fluya sin problemas.
Posible consecuencia: El agua de condensación puede
gotear.
Tensión de alimentación
Compruebe la tensión de alimentación del panel de
alimentación local. La tensión DEBE corresponderse con
la de la etiqueta de identificación de la unidad.
Cableado de conexión a tierra
Asegúrese de que los cables para la toma de tierra se
han conectado correctamente y de que los terminales de
la toma de tierra están apretados.
Fusibles, interruptores automáticos o dispositivos de
protección
Compruebe que los fusibles, interruptores automáticos u
otros dispositivos de protección instalados localmente son
del tamaño y tipo especificados en "4.4 Preparación del
cableado eléctrico"en la página77. Asegúrese de que no
se ha puenteado ningún fusible ni dispositivo de
protección.
Cableado interno
Compruebe visualmente la caja de componentes
eléctricos y el interior de la unidad por si existieran cables
sueltos o componentes eléctricos dañados.
Daños en el equipo
Compruebe en el interior de la unidad si hay
componentes dañados o tubos aplastados.
Entrada y salida de aire
Compruebe que la entrada y la salida de aire NO están
obstruidas por hojas de papel, cartones o cualquier otro
objeto.
7 Mantenimiento y servicio
técnico
AVISO
El mantenimiento DEBE llevarlo a cabo un instalador
autorizado o un agente de servicios.
Recomendamos realizar el mantenimiento, al menos, una
vez al año. No obstante, la ley puede exigir intervalos de
mantenimiento más cortos.
7.1 Cómo limpiar el filtro de aire
Cuándo
▪ Límpielo cada 6 meses. Si el aire de la habitación está muy
contaminado, aumente la frecuencia de limpieza.
▪ Si es imposible limpiar la suciedad, cambie el filtro de aire por uno
original.
Cómo
1 Corte el suministro eléctrico.

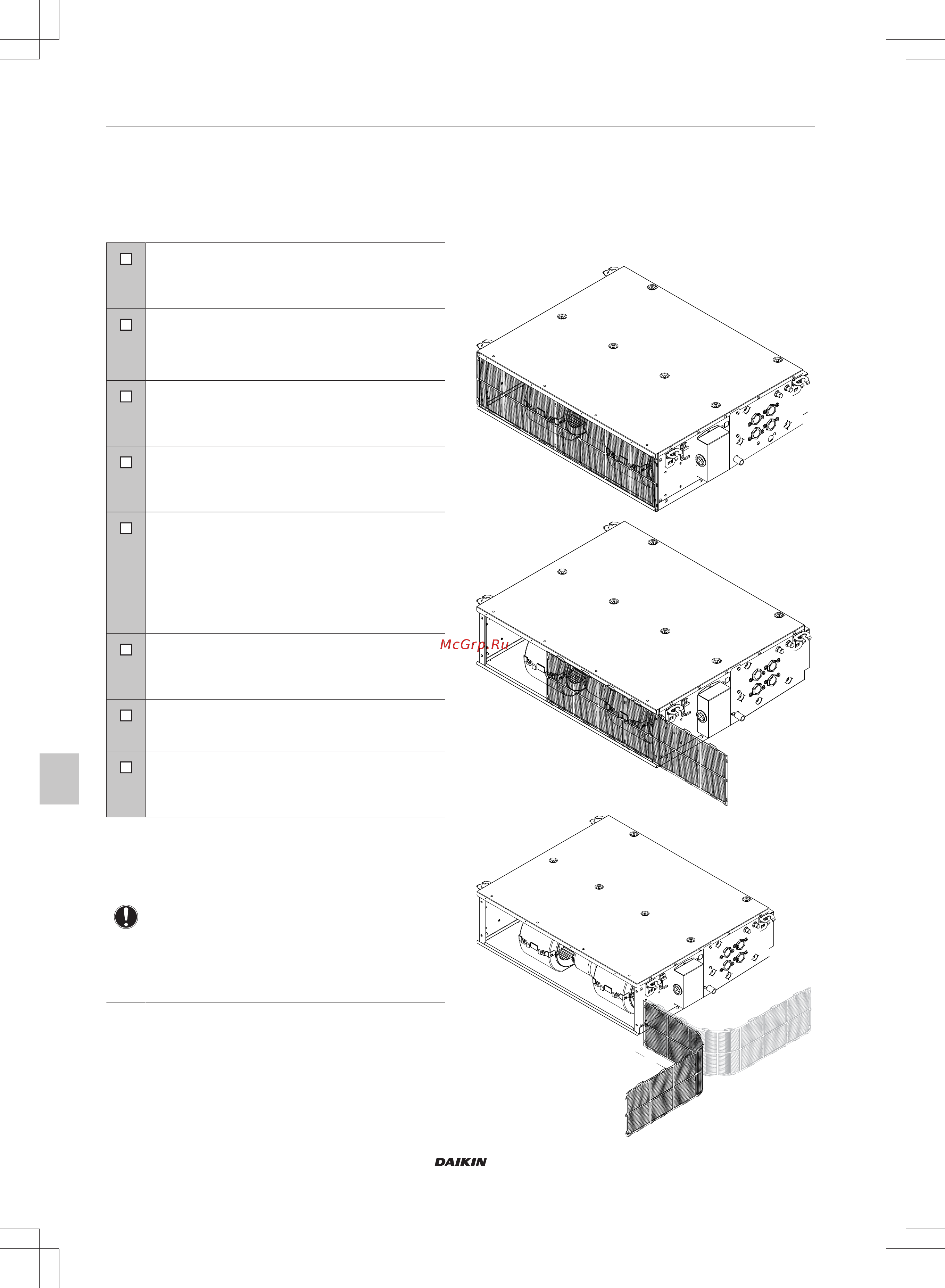

2 El filtro de aire puede instalarse en 1 o 2 posiciones del
producto (lateral e inferior). Retire el filtro deslizándolo tal como
se muestra a continuación.
Instalación horizontal
Retire el filtro deslizándolo.
min.
200 mm
*
