5 Installation
Manuel d'installation
46
FWE03~11D
Ventilo-convecteurs
3P443944-5E – 2019.09
Ne connectez pas des câbles d'épaisseurs différentes à la borne
d'alimentation. Un raccord mal serré peut entraîner une
surchauffe.
Ne pas raccorder des câbles de sections différentes à une même
borne de terre. Un raccord mal serré peut détériorer la protection.
Utilisez le fil électrique spécifié (reportez-vous à "Spécifications
pour le câblage sur site"à la page42). Connectez correctement le
câble à la borne. Utilisez le couple de serrage approprié (N·m).
Couple de serrage du bornier d'alimentation: 1,44~1,88N·m.
Gardez le câblage propre afin que les fils n'obstruent pas les
autres appareils et ne forcent pas le couvercle des bornes à
s'ouvrir. S'assurer que le couvercle se ferme correctement. Des
raccords incomplets peuvent entraîner une surchauffe et, dans le
pire des cas, une décharge électrique ou un incendie.

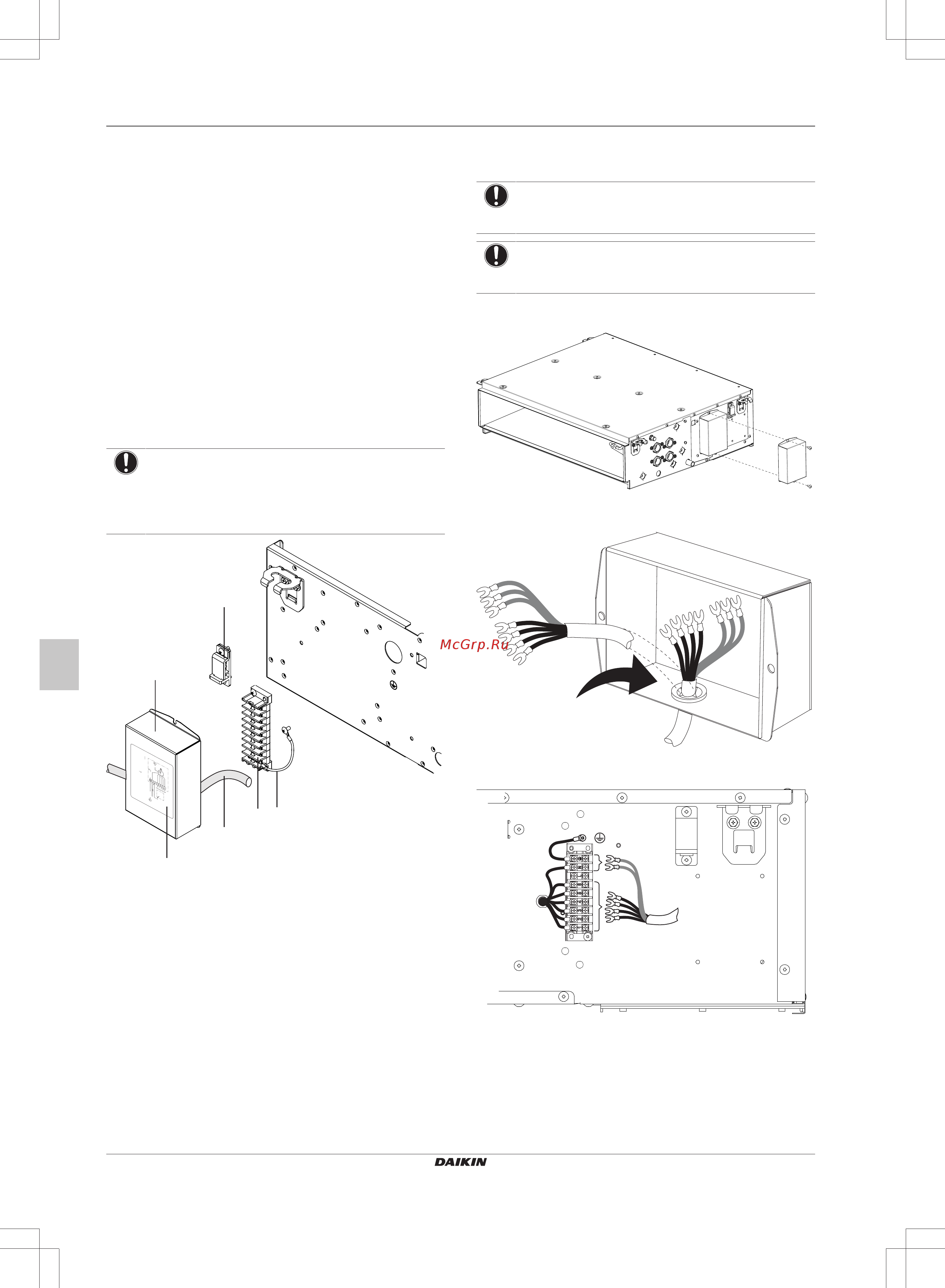

5.4.3 Raccordement du câblage électrique sur
le ventilo-convecteur
Reportez-vous à l'étiquette de schéma de câblage sur le couvercle
de bornes.
REMARQUE
Respectez le schéma de câblage électrique (fourni
avec l'unité, situé sur le couvercle du coffret électrique).
Assurez-vous que le câblage électrique ne gêne PAS
la remise en place correcte du couvercle d'entretien.
WIRING DIAGRAM
4D121422-1
AC SYSTEM SUPPLY
NEUTRAL
CAPACITOR
PROTECTOR EARTH
EARTH
SELF-OPERATING
THERMAL PROTECTOR
FIELD WIRING
FAN MOTOR
GREEN / YELLOW
FUSE
TERMINAL STRIP
LOWEST SPEED
HIGHEST SPEED
* For the power requirements, refer to the name plate.
L
N
C1
Q1M
M
GRN/YLW
F1U
X1M
1
5
GRN
RED
ORG
BRN
YLW
BLU
GREEN
RED
ORANGE
BROWN
YELLOW
BLUE
NOTE:
GRN
RED
ORG
BRN
YLW
BLU
C1
GRN/YLW
FAN SPEED
SWITCH
X1M
2
1
3
4
5
L
N
L
N
F1U
GRN/YLW
GRN/YLW
M
1~
Q1M
d
c
b
f
a
e
a Couvercle borne
b Etiquette
c Câble d'alimentation
d Barrette de raccordement
e Fil de terre
f Support de câbles
1 Retirez le couvercle de bornes et le support de câbles de
l'unité.
2 Connectez le câble d'alimentation électrique au bornier.
3 Fixez le câble d'alimentation électrique avec le support de
câbles.
4 Refixez le couvercle des bornes à l'unité.
5.4.4 Changement du sens du câblage
électrique
REMARQUE
Le sens du câblage électrique peut être modifié du côté
opposé sur place.
REMARQUE
Lors de la mise en place du couvercle de bornes, veillez à
ne pincer aucun fil.
1 Retirez le couvercle des bornes, la borne, le support de câble,
le fil de terre et les câbles du moteur de ventilateur.
2 Dégagez les câbles du moteur de ventilateur des supports de
câbles.
3 Changez la direction des câbles du moteur de ventilateur.
4 Fixez les câbles sur la plaque de séparation. Veillez à ce que
les câbles inutilisés soient bien fixés avec un serre-câble dans
la nouvelle position.
