7 Onderhoud en service
Montagehandleiding
68
FWE03~11D
Ventilo-convectoren
3P443944-5E – 2019.09

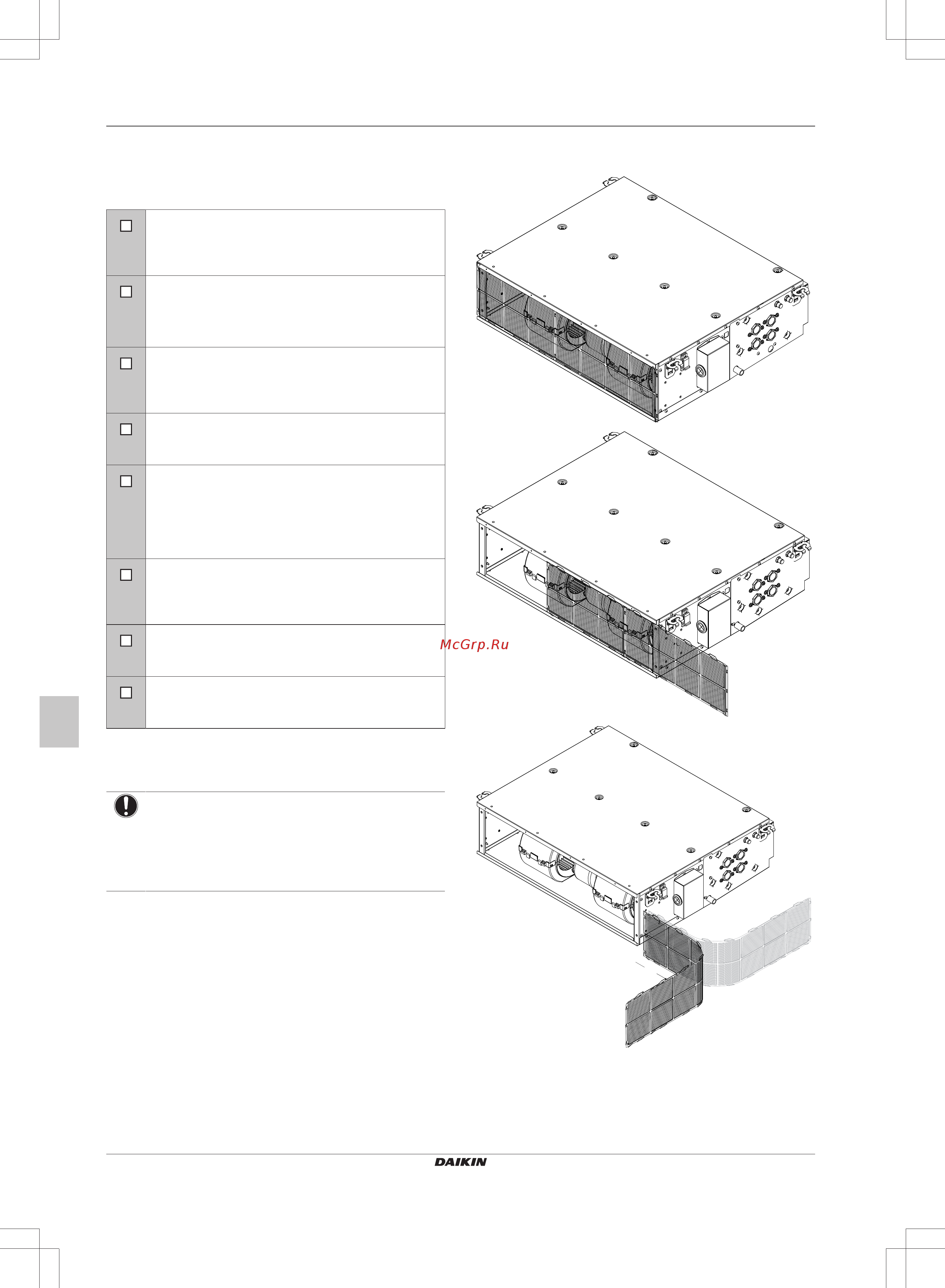

6.2 Checklist voor de inbedrijfstelling
Controleer na de installatie van de unit eerst de hierna vermelde
punten. Sluit de unit nadat alle controles zijn uitgevoerd. Start de unit
nadat u ze gesloten hebt.
Installatie
Controleer of de unit correct is geïnstalleerd om
abnormale geluiden en trillingen te voorkomen bij het
opstarten van de unit.
Afvoer
De afvoer moet vlot stromen.
Mogelijk gevolg: Er kan condenswater naar beneden
druppelen.
Voedingsspanning
Controleer de voedingsspanning op het lokale
voedingspaneel. De spanning MOET overeenstemmen
met de spanning op het identificatieplaatje van de unit.
Aardingsbedrading
Controleer of de aardingskabels goed zijn aangesloten en
de aardingsklemmen stevig zijn vastgemaakt.
Zekeringen, stroomonderbrekers of beveiligingen
Controleer of de zekeringen, de stroomonderbrekers of de
lokaal geïnstalleerde beveiligingen van het in
"4.4 Elektrische bedrading voorbereiden" op pagina 59
vermelde type en grootte zijn. Controleer of er geen
zekering of beveiliging is overbrugd.
Interne bedrading
Controleer of er geen losse aansluitingen of beschadigde
elektrische componenten in de elektrische
componentenkast en binnenin de unit zichtbaar zijn.
Beschadigde onderdelen
Controleer de binnenkant van de unit op beschadigde
onderdelen of platgedrukte leidingen.
Luchtinlaat/-uitlaat
Controleer of de luchtinlaat en -uitlaat van de unit NIET
belemmerd is door papier, karton of iets anders.
7 Onderhoud en service
OPMERKING
Dit onderhoud MOET worden uitgevoerd door een erkend
installateur of een servicetechnicus.
Laat het onderhoud minstens één keer per jaar uitvoeren.
De geldende wetgeving kan evenwel kortere
onderhoudsintervallen vereisen.
7.1 Luchtfilter reinigen
Wanneer
▪ Eens om de 6 maand reinigen. Reinig vaker als de lucht in de
kamer heel sterk vervuild is.
▪ Als het vuil niet meer verwijderd kan worden, moet u het luchtfilter
vervangen met een origineel onderdeel.
Hoe
1 Schakel de voeding uit.
2 Het luchtfilter kan op 1 van 2 plaatsen op dit product worden
geïnstalleerd (zijkant en onderkant). Schuif het filter zoals
hierna afgebeeld om het te verwijderen.
Horizontale installatie
Schuif het filter om het te verwijderen.
min.
200 mm
*
