8 Dati tecnici
Manuale d'installazione
107
FWE03~11D
Ventilconvettori
3P443944-5E – 2019.09

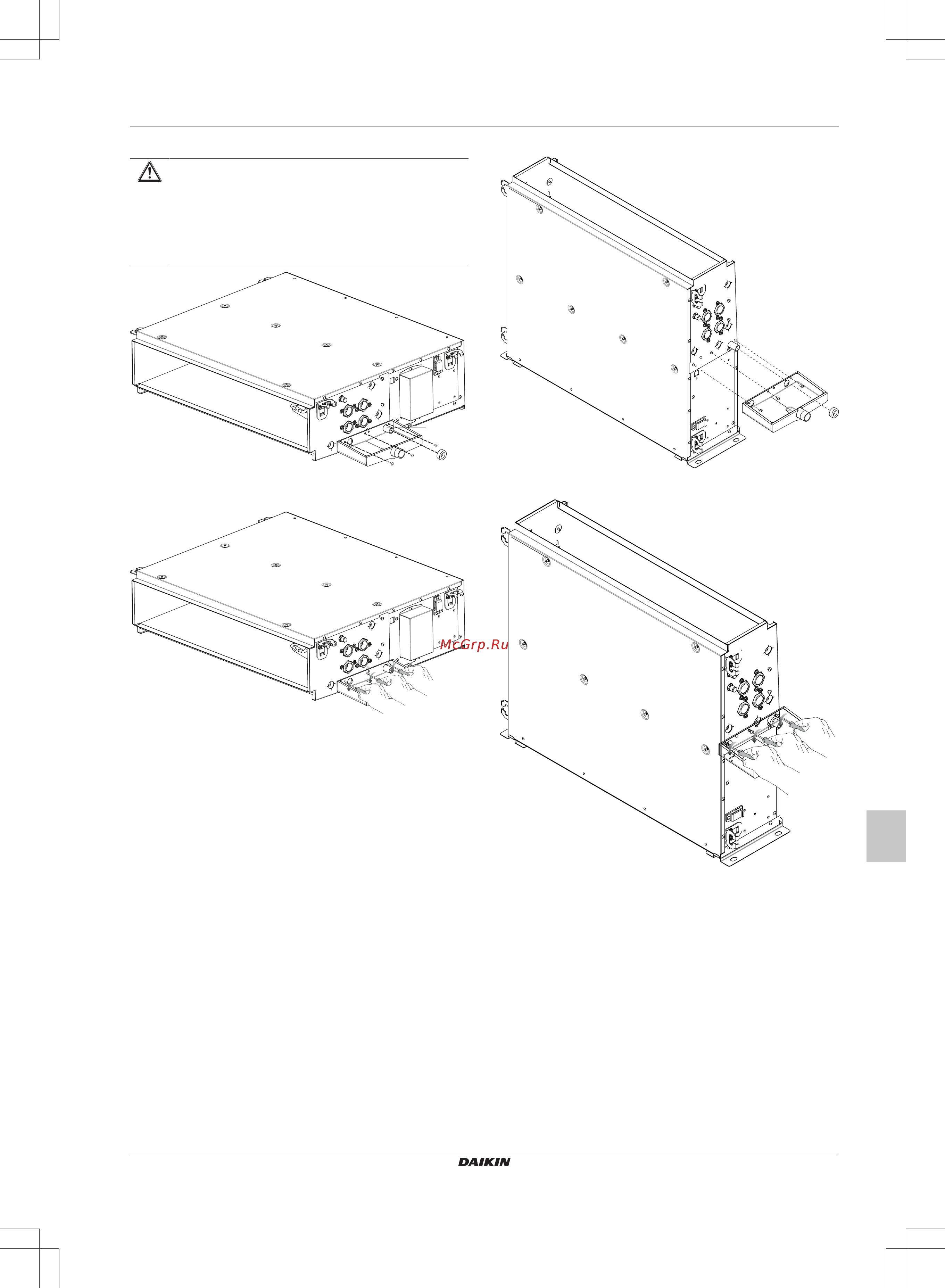

Vaschetta di drenaggio regolabile (orizzontale)
ATTENZIONE
Assicurarsi di montare la gomma della presa di drenaggio
dopo aver installato la vaschetta aggiuntiva. In caso
contrario, può verificarsi un gocciolamento dovuto alla
condensa nell'unità principale o nei tubi dell'acqua o
all'ostruzione del filtro dell'aria o dello scarico, con
conseguenti danni all'oggetto interessato.
a
b
a Gomma della presa di drenaggio
b Presa di drenaggio aggiuntiva
Vaschetta di drenaggio regolabile (verticale)
a
b
a Gomma della presa di drenaggio
b Presa di drenaggio aggiuntiva
