7 Mantenimiento y servicio técnico
Manual de instalación
87
FWE03~11D
Unidades fan coil
3P443944-5E – 2019.09
Instalación vertical

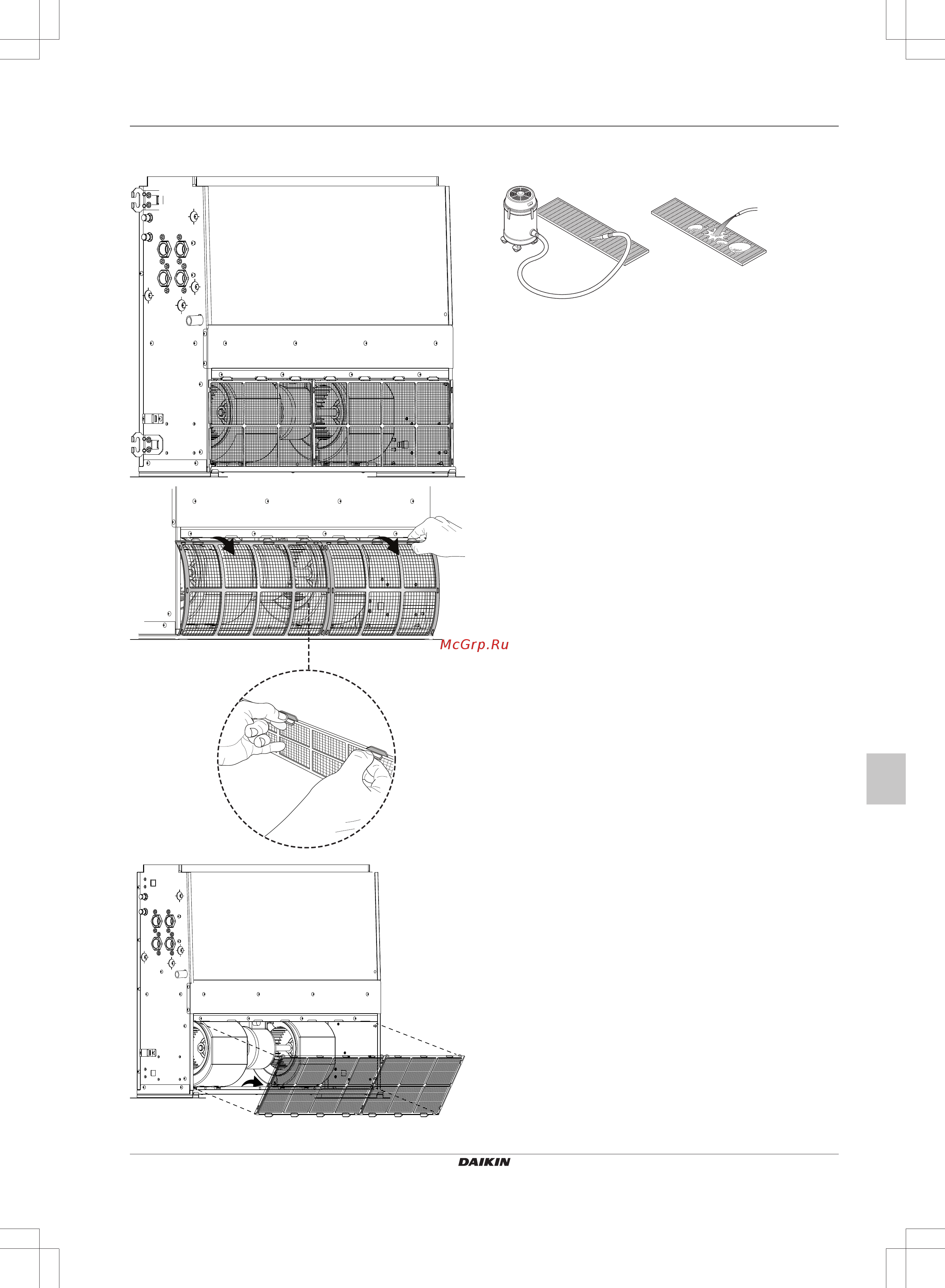

Presione las pestañas del filtro y tire de él hacia atrás.
min. 70 mm
*
3 Utilice una aspiradora o lave el filtro del aire con agua. Cuando
el filtro del aire esté muy sucio, utilice un cepillo suave y
detergente neutro.
4 Vuelva a colocar el filtro de aire en su posición original.
