8 Datos técnicos
Manual de instalación
88
FWE03~11D
Unidades fan coil
3P443944-5E – 2019.09
8 Datos técnicos
▪ Hay disponible un subconjunto de los datos técnicos más
recientes en el sitio web regional Daikin (accesible al público).
▪ Hay disponible un conjunto completo de los datos técnicos más
recientes en el Daikin Business Portal (autenticación necesaria).

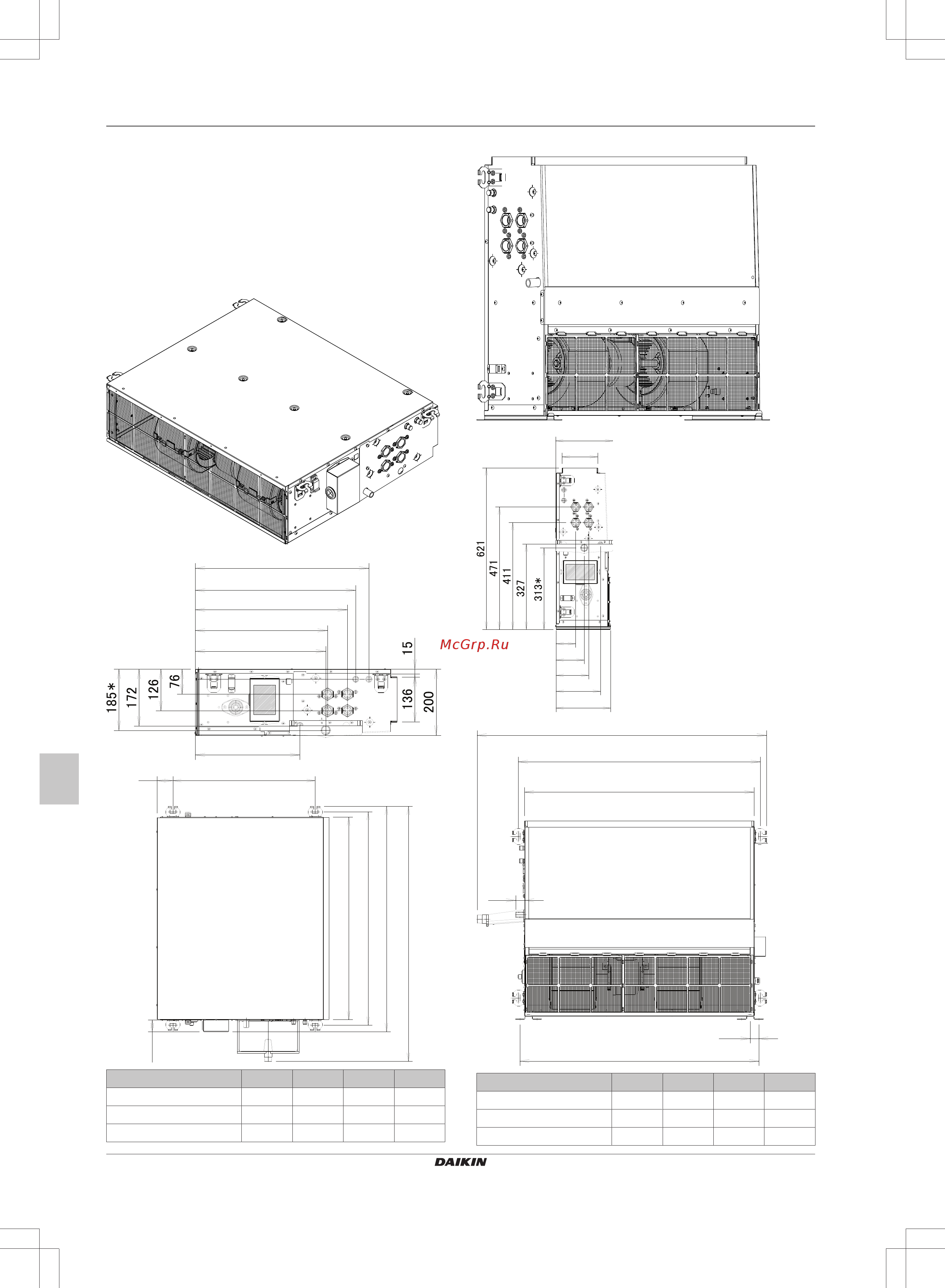

8.1 Dimensiones
Vista horizontal
400
31
316
525
485
394 *
460
505*56
42
A
B*
C
D
Unidad: mm A B C D
FWE03~05 719 757 799 909
FWE06 919 957 999 1109
FWE07~11 1119 1157 1199 1309
Vista vertical
136
220
210
76
109 *
126
172
D
27
C
A
B
39
27
Unidad: mm A B C D
FWE03~05 719 757 909 747
FWE06 919 957 1109 947
FWE07~11 1119 1157 1309 1147
