7 Karbantartás és szerelés
Szerelési kézikönyv
194
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09
Tápfeszültség
Ellenőrizze a tápfeszültséget a helyi áramforráspanelen. A
feszültségnek meg KELL egyeznie az egység
adattábláján feltüntetett feszültséggel.
Földelés
Ellenőrizze, hogy a földelővezetékek megfelelően
csatlakoznak-e, és a földcsatlakozók meg vannak-e
szorítva.
Biztosítékok, hálózati megszakítók vagy
védőberendezések
Ellenőrizze, hogy a biztosítékok, a megszakítók vagy a
helyben felszerelt védőberendezések értéke és típusa
megfelel-e a 185. oldal "4.4 Az elektromos huzalozás
előkészítése" fejezetben megadottaknak. Ellenőrizze,
hogy nincs-e biztosíték vagy védőberendezés kiiktatva.
Belső huzalozás
Szemrevételezéssel ellenőrizze, hogy nincsenek-e az
elektromos dobozban és a berendezésben laza
csatlakozások vagy sérült elektromos alkatrészek.
Sérült berendezés
Ellenőrizze, hogy nincsenek-e az egységben sérült
alkatrészek vagy deformált csövek.
Levegőbemenet/-kimenet
Ellenőrizze, hogy az egység levegőbemenetét vagy -
kimenetét NEM torlaszolják-e el papírok, csomagolóanyag
vagy bármi más.
7 Karbantartás és szerelés
TÁJÉKOZTATÁS
A karbantartást a meghatalmazott üzembe helyezőnek
vagy szakképzett szerelőnek KELL elvégezni.
A karbantartást legalább évente egyszer ajánlott elvégezni.
Előfordulhat azonban, hogy a vonatkozó szabályozások
rövidebb karbantartási időszakokat írnak elő.

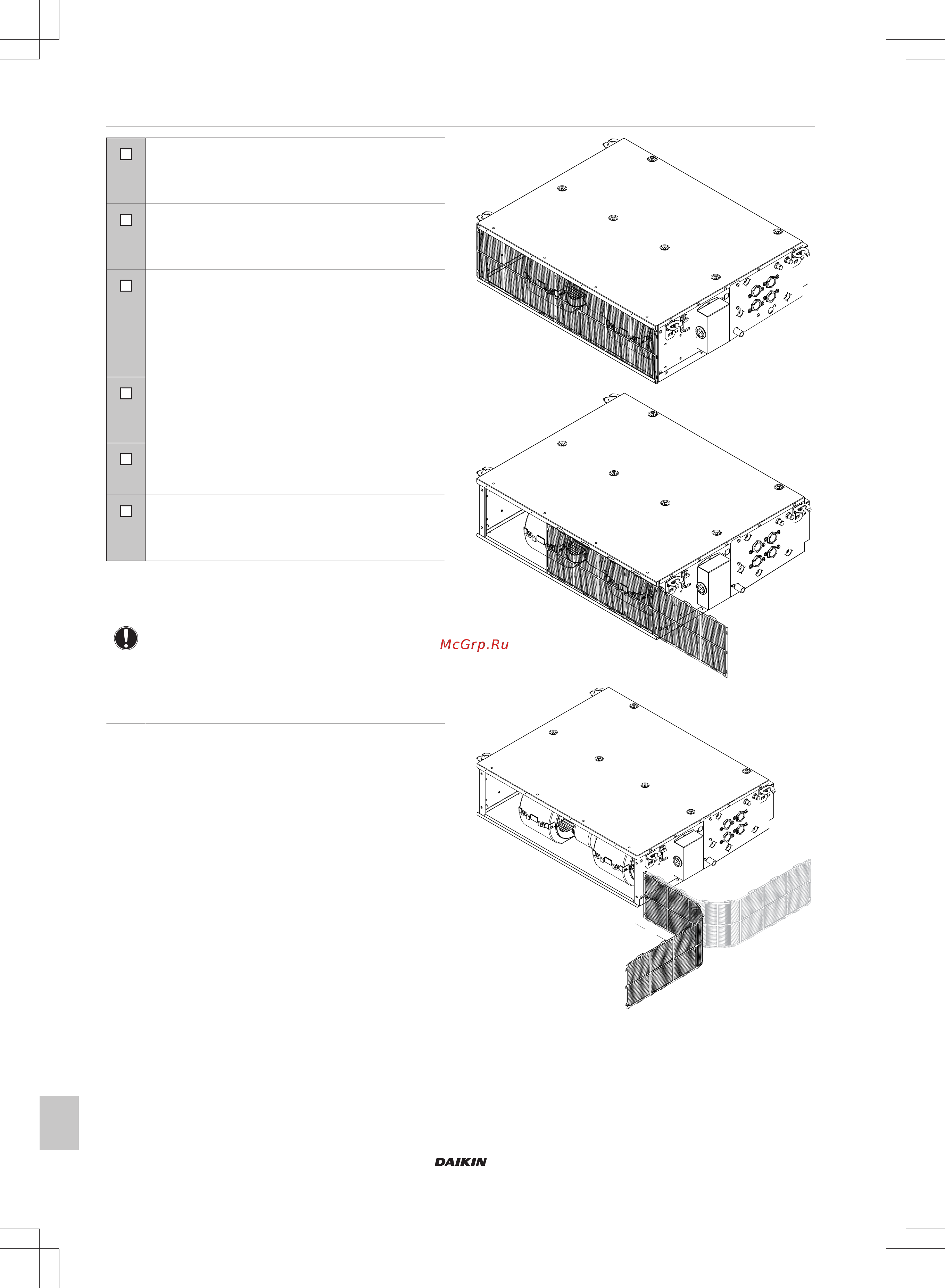

7.1 A levegőszűrő tisztítása
Mikor
▪ Tisztítsa meg 6 havonta. Ha a helyiség levegője erősen
szennyezett, növelje a tisztítás gyakoriságát.
▪ Ha már nagyon elszennyeződött, akkor ki kell cserélni a
levegőszűrőt azopcionális berendezésre.
Hogyan
1 Kapcsolja ki a tápellátást.
2 A levegőszűrő a termék 2 kijelölt helye közül 1-re szerelhető fel
(oldalra vagy alulra). A szűrőt az alább látható módon
csúsztassa ki.
Vízszintes beszerelés
A szűrőt csúsztassa ki.
min.
200 mm
*
