8 | Монтаж трубопроводов
Руководство по применению для установщика
101
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
При необходимости откачки в случае демонтажа или перемещения системы
см. дополнительную информацию в «15.2 Порядок откачка
хладагента» [4256].
8.5.6 Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта

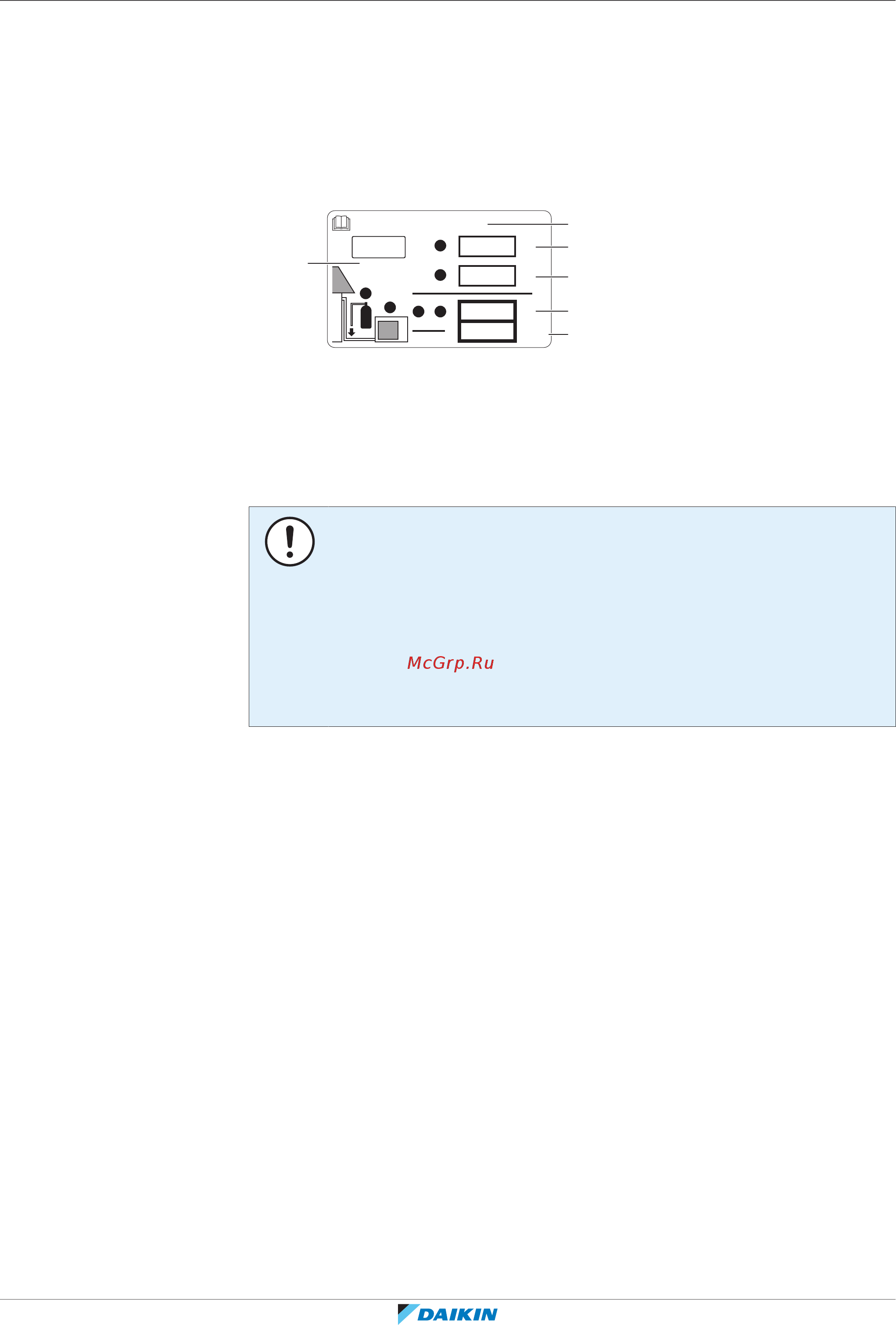

1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей), отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см. паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в отношениивыбросов
фторированных парниковых газов, общее количество заправленного
хладагента указывается как в весовых единицах, так и в эквиваленте CO
2.
Формула расчета объема выбросов парниковых газов в тоннах эквивалента
CO
2
: Значение GWP хладагента × общее количество заправленного хладагента [в
кг]/1000
Используется значение GWP, указанное в табличке с информацией о заправке
хладагентом.
2 Наклейте этикетку с внутренней стороны наружного агрегата возле
жидкостного и газового запорных вентилей.
8.6 Присоединение трубопроводов воды
8.6.1 Подсоединение трубопровода воды
Подготовка к подсоединению трубопровода воды
Убедитесь в том, что наружный и внутренний агрегаты установлены.
Типовая последовательность действий
Подсоединение трубопровода воды обычно включает следующие этапы.
1 Подсоединение трубопровода воды к внутреннему агрегату.
2 Подсоединение трубопровода рециркуляции.
3 Подсоединение сливного шланга к сливу.
4 Заполнение контура воды.
5 Заполнение резервуара горячей воды бытового потребления.
6 Изоляция трубопровода воды.
