Daikin EHVH08S23EJ6V [120/288] Подключение электрооборудования
![Daikin EHVH08S23EJ6V [120/288] Подключение электрооборудования](/views2/1749731/page120/bg78.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
120
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Модель
резервного
нагревателя
Мощность
резервного
нагревателя
Источник
электропитан
ия
Максимальный
рабочий ток
Z
max
*3V 3кВт 1N~230В 13A
(a)
0,34Ω
*6V 2кВт 1N~230В
(b)
9A —
4кВт 1N~230В
(b)
17A
(c)(a)
0,22Ω
6кВт 1N~230В
(b)
26A
(c)(a)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a)
Данное оборудование соответствует требованиям EN/IEC61000‑3‑11 (Европейский/
международный технический стандарт, устанавливающий пределы по изменениям
напряжения, колебаниям напряжения и мерцанию в низковольтных системах
электропитания для оборудования с номинальным током ≤75А) при условии, что
полное сопротивление системы Z
sys
меньше или равно Z
max
в точке подключения
линии электропитания пользователя к системе общего пользования. Установщик или
пользователь оборудования несет ответственность за подключение только к системе
электроснабжения, сопротивление которого Z
sys
меньше или равно Z
max
. При
необходимости для этого следует проконсультироваться с оператором
распределительной сети.
(b)
6V
(c)
Оборудование соответствует требованиям EN/IEC61000-3-12 (Европейский/
международный технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным током в каждой фазе >16А
и ≤75А).
(d)
6T1

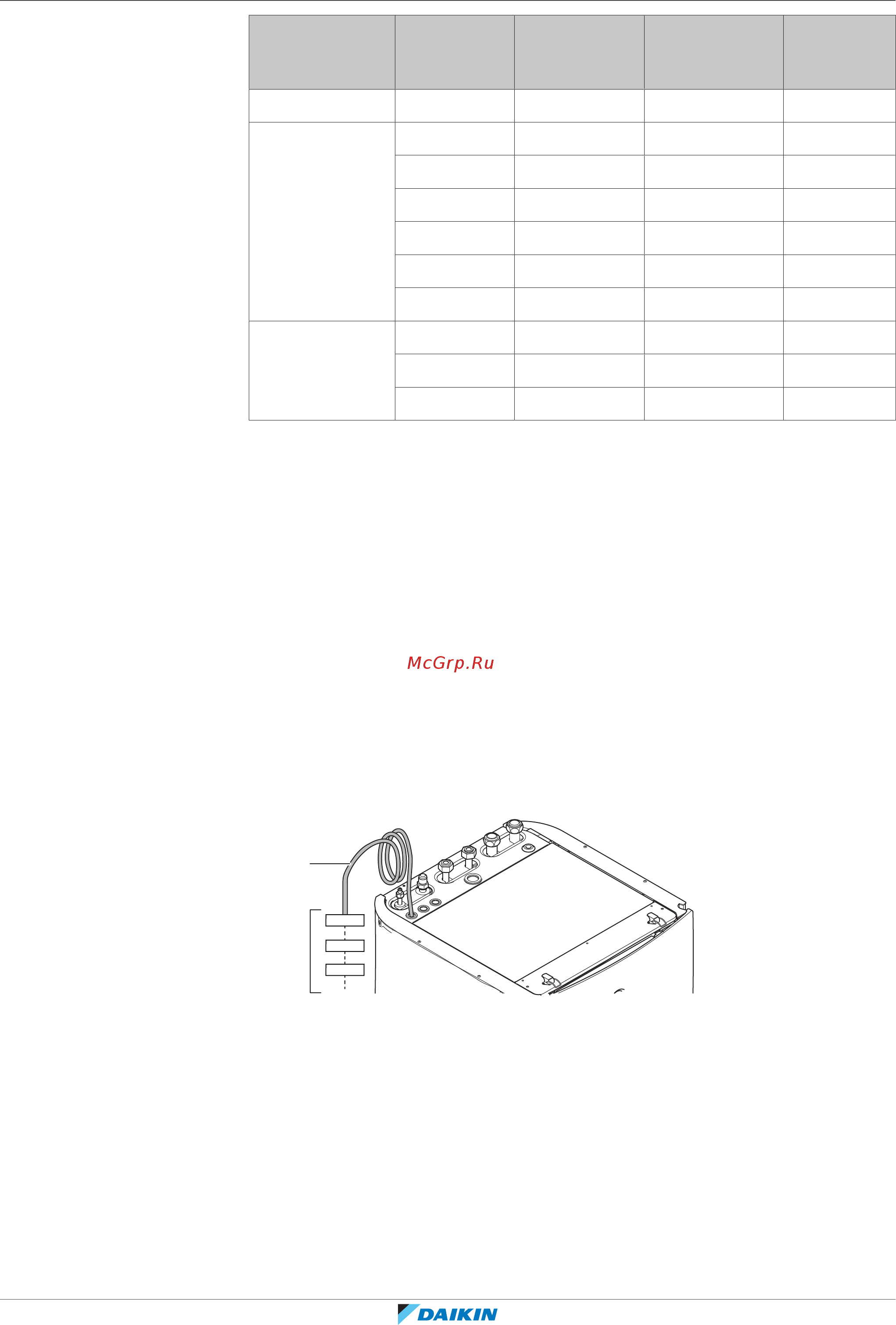

Подключите источник электропитания резервного нагревателя следующим
образом:
X6M
F1B
Q1DI
a
b
a Установленный на заводе-изготовителе кабель, который подключен к контактору резервного
нагревателя в распределительной коробке (K1M)
b Внешняя электропроводка (см. таблицу ниже)
