8 | Монтаж трубопроводов
Руководство по применению для установщика
94
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
▪ После завершения работы с запорным вентилем затяните крышку штока и
проверьте на предмет утечки хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона жидкости 13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом, оснащенным стержнем
нажатия на вентиль, поскольку сервисное отверстие относится к
ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не забудьте плотно
закрыть его крышку и проверить, нет ли протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9

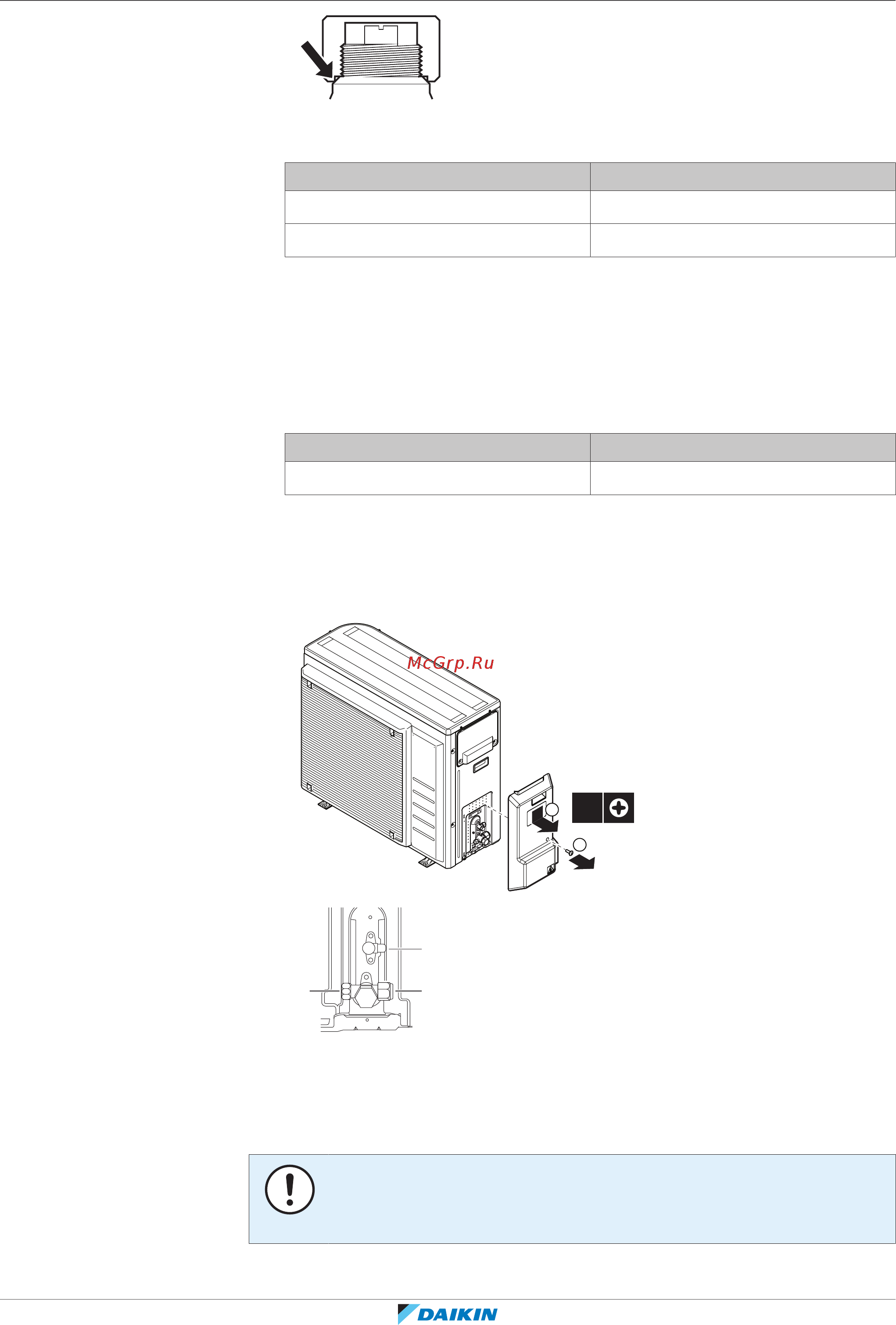

8.3.8 Подсоединение трубопровода хладагента к наружному блоку
1 Соедините патрубок жидкого хладагента внутреннего блока с
жидкостным запорным вентилем наружного блока.
1×
1
2
a
b
c
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего блока с
запорным вентилем газообразного хладагента наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.
