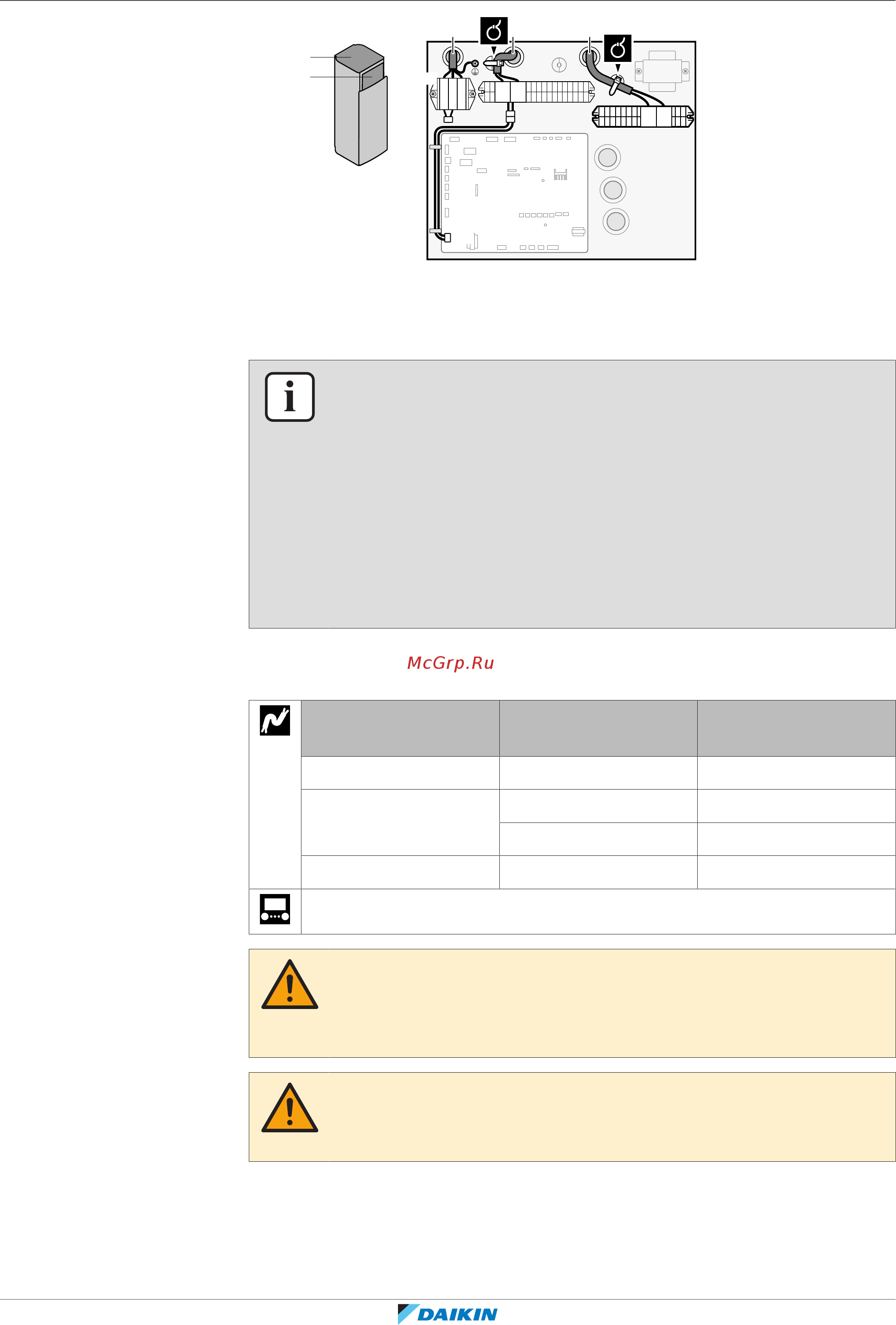

Daikin EHVH08S23EJ6V [119/288] Подключение электрооборудования
![Daikin EHVH08S23EJ6V [119/288] Подключение электрооборудования](/views2/1749731/page119/bg77.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
119
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным энергосбережением
подсоедините X11Y к X11YB. Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6 зависит от типа подачи
электропитания с предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему агрегату:
▪ если подача электропитания с предпочтительным энергосбережением
прерывается в активном режиме ИЛИ
▪ если не допускается потребление энергии внутренним агрегатом при подаче
электропитания с предпочтительным энергосбережением в активном
режиме.
9.3.2 Подсоединение электропитания к резервному нагревателю
Модель резервного
нагревателя
Электропитание Провода
*3V 1N~ 230В 2+GND
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к отдельному источнику питания
и ДОЛЖЕН защищаться защитными устройствами согласно действующему
законодательству.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен, всегда подключайте
электропитание резервного нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность резервного
нагревателя может быть разной. Проверьте, чтобы электропитание
соответствовало мощности резервного нагревателя согласно таблице ниже.
