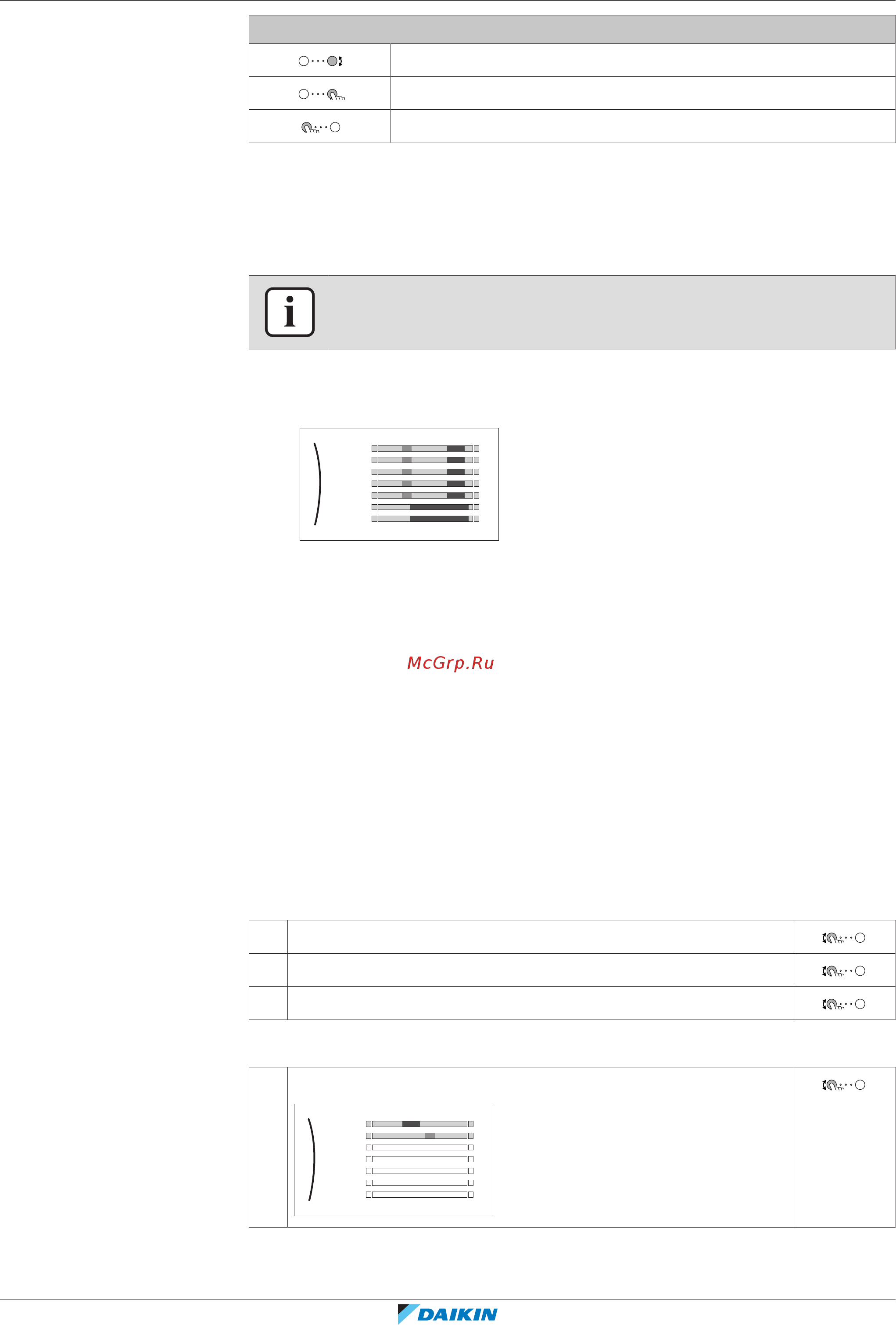

10 | Конфигурирование
Руководство по применению для установщика
147
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Возможные действия на этом экране
Изменение значения.
Переход к следующей настройке.
Подтверждение изменений и продолжение.
10.3.7 Экран расписания: Пример
В этом примере показывается, как задать расписание температуры в
помещении в режиме нагрева для основной зоны.
ИНФОРМАЦИЯ
Другие расписания программируются аналогично.
Программирование расписания: обзор
Пример: Вы хотите запрограммировать следующее расписание:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
Предварительные условия: Расписание температуры в помещении доступно
только в том случае, если управление комнатным термостатом активно. Если
управление температурой воды на выходе активно, вы можете
запрограммировать расписание основной зоны.
1 Перейдите к расписанию.
2 (необязательный пункт) Удалите все еженедельное расписание или
расписание для какого-либо выбранного дня.
3 Запрограммируйте расписание для Понедельник.
4 Скопируйте расписание на другие рабочие дни.
5 Запрограммируйте расписание для Суббота и скопируйте его на
Воскресенье.
6 Дайте расписанию наименование.
Для перехода к расписанию
1 Перейдите к [1.1]: Помещение > Расписание.
2 Задайте для планирования Да.
3 Перейдите к [1.2]: Помещение > Расписание нагрева.
Для удаления еженедельного расписания
1 Выберите наименование текущего расписания.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
