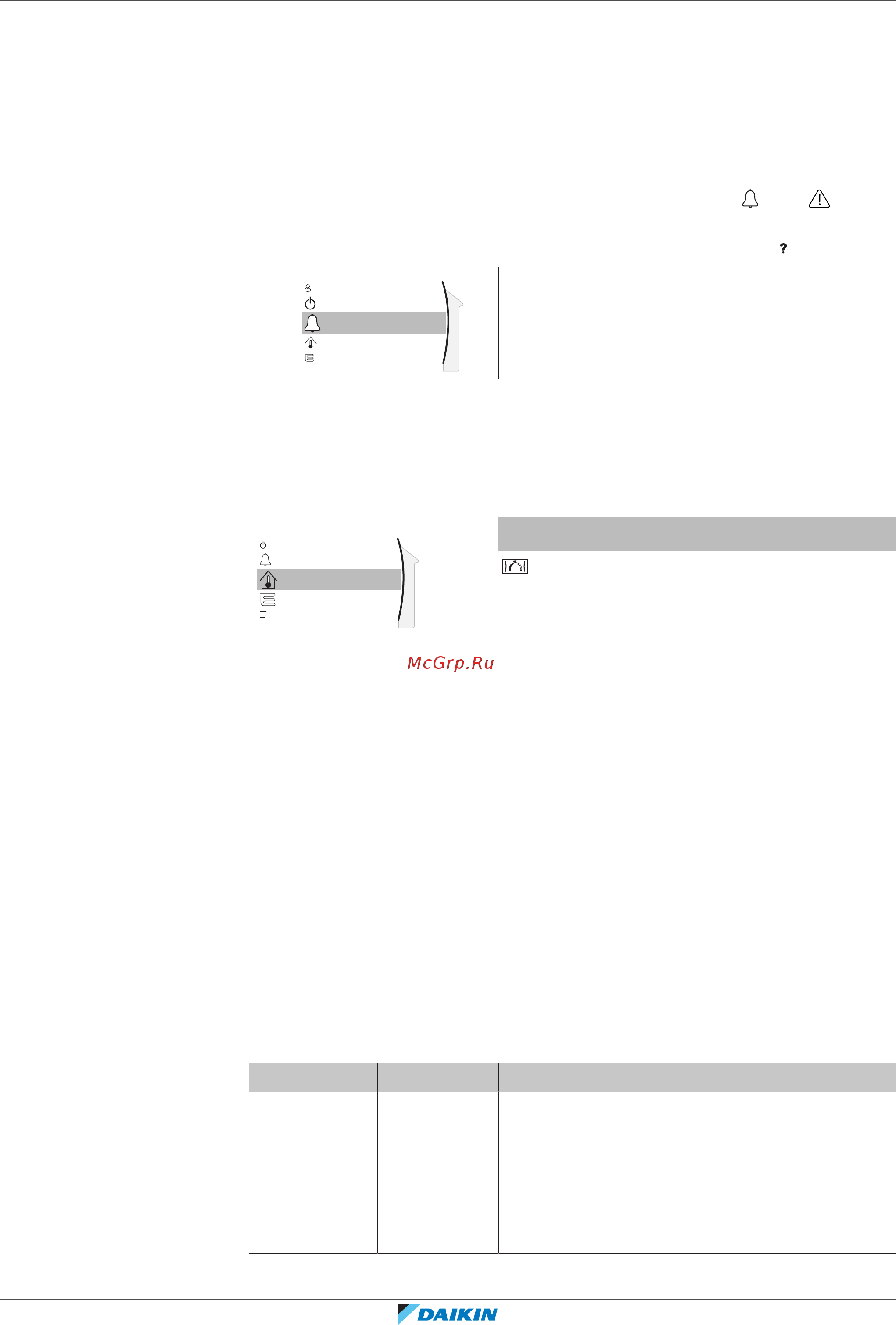

10 | Конфигурирование
Руководство по применению для установщика
157
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
10.5 Меню настроек
Вы можете задавать дополнительные настройки, используя экран главного
меню и его подменю. Здесь представлены самые важные настройки.
10.5.1 Неисправности
В случае сбоя на главном экране отображается значок или . Чтобы
посмотреть код ошибки, откройте экран меню и перейдите к [0] Сбой. Для
отображения дополнительной информации об ошибке нажмите .
0
Сбой
Помещение
Эксплуатация
Пользоват.профиль
Главная зона
10.5.2 Помещение
Обзор
Данное подменю содержит следующие пункты:
1
Помещение
Главная зона
Сбой
Эксплуатация
Дополнительная зона
[1] Помещение
Экран уставок
[1.1] Расписание
[1.2] Расписание нагрева
[1.3] Расписание охлаждения
[1.4] Антиобледенение
[1.5] Диапазон уставки
[1.6] Калибровка датчика комнатной
температуры
[1.7] Калибровка датчика комнатной
температуры
Экран уставок
Управление температурой в помещении основной зоны производится с
экрана уставок [1] Помещение.
См. раздел «10.3.5Экран уставок» [4145].
Расписание
Укажите, как производится управление температурой в помещении — по
расписанию или нет.
# Код Описание
[1.1] Отсутствует Расписание:
▪ Нет: температурой в помещении управляет
сам пользователь.
▪ Да: управление температурой в помещении
производится по расписанию и может быть
изменено пользователем.
