6 | Руководство по применению
Руководство по применению для установщика
35
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат для
основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если используемый
комнатный термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения между
запросом на нагрев или охлаждение.
Преимущества
▪ Беспроводной. Внешний комнатный термостат Daikin имеется в
беспроводном варианте.
▪ Эффективность. Хотя внешний комнатный термостат отправляет только
сигналы ВКЛ/ВЫКЛ, он предназначен специально для системы
тепловогонасоса.
▪ Комфорт. При нагреве теплыми полами беспроводной внешний комнатный
термостат благодаря измерению влажности в помещении исключает
образование конденсата на полу в режиме охлаждения.
Конвекторы теплового насоса

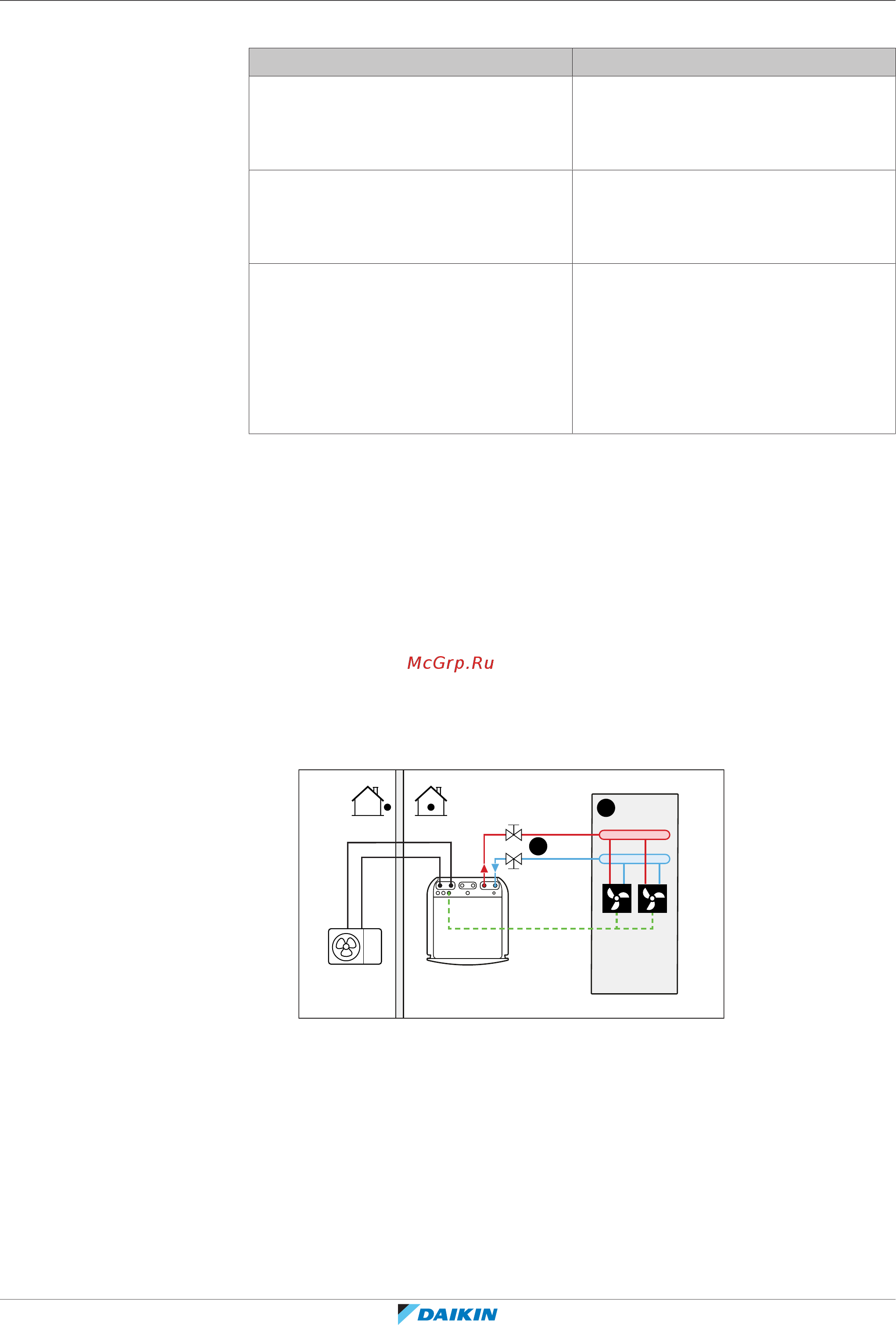

Настройка
a
A
B
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Конвекторы тепловогонасоса (+ пульты управления)
▪ Конвекторы теплового насоса непосредственно подсоединены к
внутреннему агрегату.
▪ Нужная температура в помещении устанавливается с пульта дистанционного
управления конвекторов тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения отправляется на один
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
