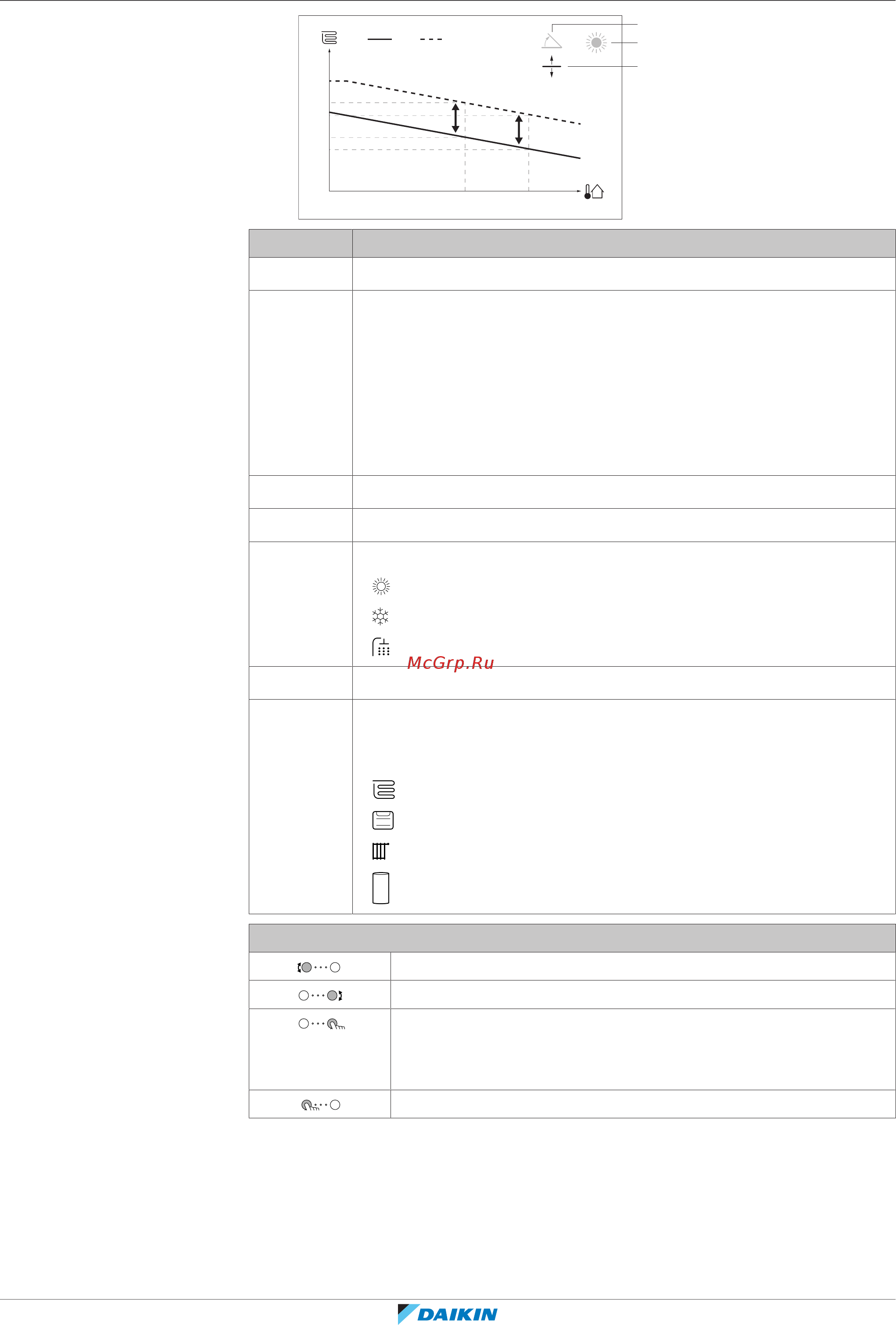

10 | Конфигурирование
Руководство по применению для установщика
154
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для примера):
▪ Если изменен наклон, то новая предпочтительная температура
в точке X1 увеличится на большую величину, чем
предпочтительная температура в точке X2.
▪ Если изменено смещение, то новая предпочтительная
температура в точке X1 увеличится на такую величину, что и
предпочтительная температура в точке X2.
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2, Y3,
Y4
Примеры нужной температуры в резервуаре или температуры
воды на выходе. Значок соответствует нагревательному прибору
для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового потребления
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и перейдите к
смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
10.4.4 Использование кривых зависимости от погоды
Выполните настройку кривых метеозависимости следующим образом:
