9 | Подключение электрооборудования
Руководство по применению для установщика
110
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08

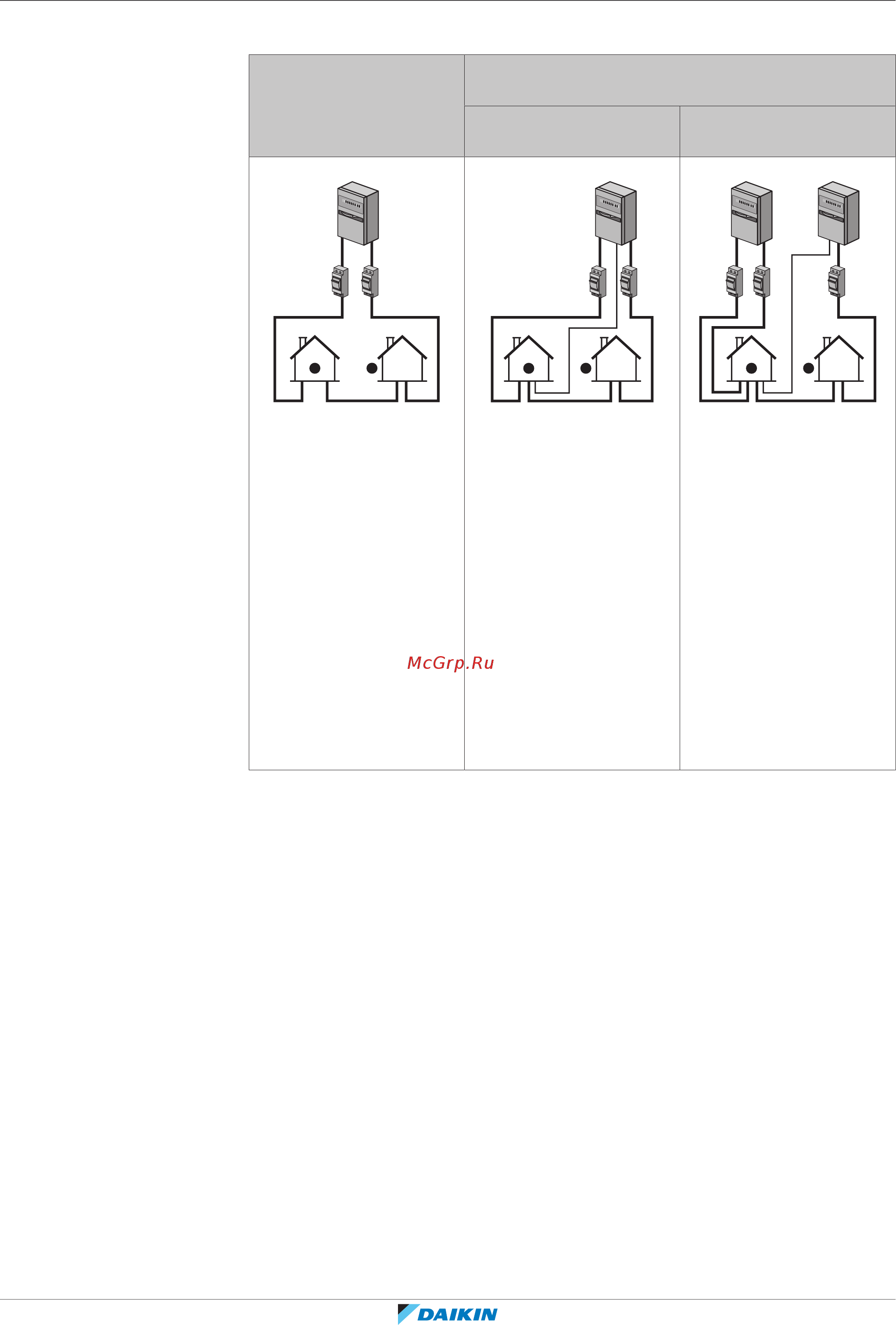

9.1.6 Обзор электрических соединений за исключением внешних приводов
Нормальное
электропитание
Подача электропитания с предпочтительным
энергосбережением
Электропитание НЕ
прервано
Электропитание
прервано
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
Во время активации
энергосберегающего
источника
электропитания
электропитание НЕ
прерывается. Наружный
агрегат выключается
устройством
управления.
Примечание: Компания
по электроснабжению
должна постоянно
обеспечивать
потребление энергии
внутренним агрегатом.
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Во время активации
энергосберегающего
источника
электропитания
электропитание
прерывается компанией
по электроснабжению
немедленно или через
некоторое время. В этом
случае внутренний
агрегат должен питаться
от отдельного
нормального источника
питания.
a Нормальное электропитание
b Подача электропитания с предпочтительным
энергосбережением
1 Электропитание наружного агрегата
2 Электропитание и соединительный кабель внутреннего
агрегата
3 Питание резервного нагревателя
4 Подача электропитания с предпочтительным
энергосбережением (беспотенциальный контакт)
5 Обычный источник электропитания (для питания платы
внутреннего агрегата в случае прерывания
энергосберегающего источника электропитания)
