8 | Монтаж трубопроводов
Руководство по применению для установщика
92
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08

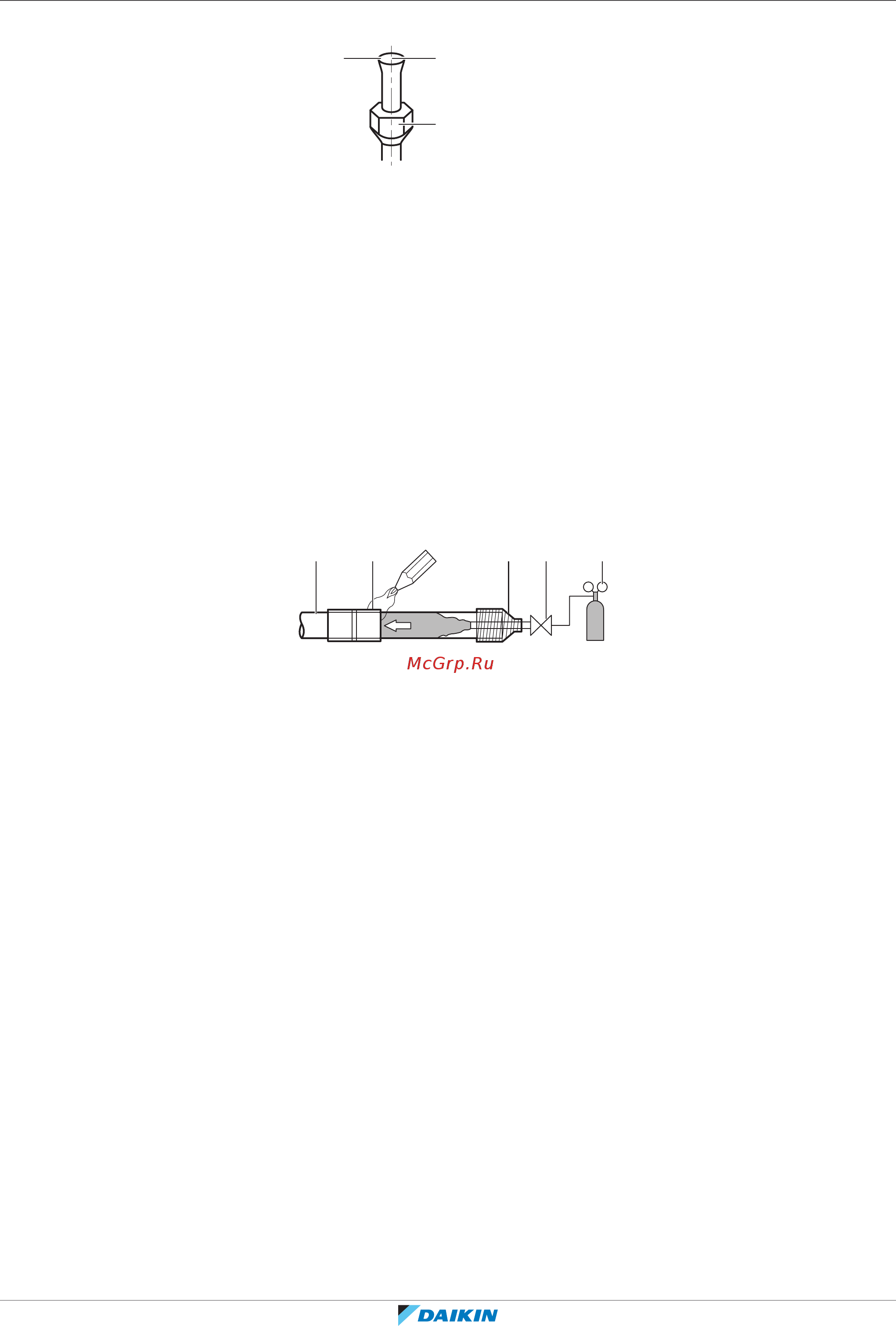

5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.
c Проверьте, установлена ли накидная гайка.
8.3.6 Пайка концов трубок
На внутреннем и наружном агрегате имеются соединения с накидными
гайками. Оба конца соединяются без припайки. При необходимости припайки
имейте в виду следующее:
▪ Продувка азотом при пайке препятствует образованию большого количества
оксидированной пленки на внутренней поверхности трубок. Эта пленка
оказывает отрицательное воздействие на клапаны и компрессоры в системе
циркуляции хладагента и препятствует нормальной работе этой системы.
▪ Азот должен подаваться под давлением 20кПа (0,2бар) (этого достаточно,
чтобы он начал проступать на поверхности), при этом необходимо
установить редукционный клапан.
a b c d e
f
f
a Трубопровод хладагента
b Детали, подвергаемые пайке
c Изолирующая обмотка
d Ручной клапан
e Редукционный клапан
f Азот
▪ НЕ пользуйтесь антиоксидантами при пайке трубных соединений.
Остатки могут засорить трубки и вызвать поломку оборудования.
▪ НЕ пользуйтесь флюсом при пайке медного трубопровода хладагента.
Используйте твердый припойный сплав на основе фосфорной меди (BCuP),
для которого не нужен флюс.
Флюс оказывает на трубки циркуляции хладагента исключительно вредное
воздействие. Например, если используется флюс на основе хлора, он
вызовет коррозию трубки, а если во флюсе содержится фтор, то он ухудшит
характеристики масла, используемого в контуре.
▪ Во время пайки обеспечьте термозащиту соседних поверхностей (напр.,
изоляционным пеноматериалом).
8.3.7 Применение запорного клапана с сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали, необходимые
для эксплуатации запорного вентиля.
