10 | Конфигурирование
Руководство по применению для установщика
151
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08

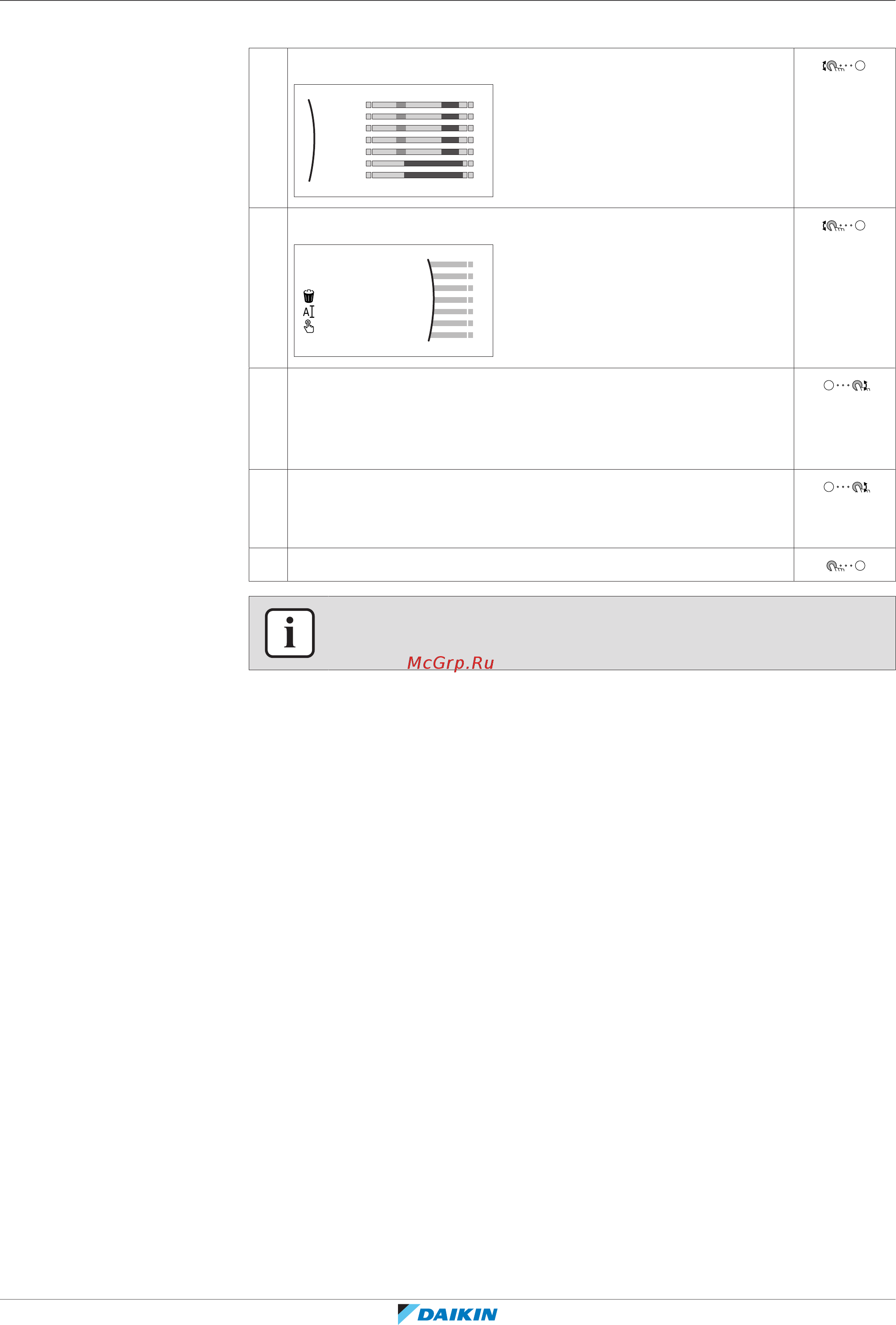

Для переименования расписания
1 Выберите наименование текущего расписания.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
2 Выберите Переименовать.
Удалить
Переименовать
Выбрать
3 (необязательный пункт) Чтобы удалить название текущего
расписания, найдите в списке символов символ ← и
нажмите его, чтобы удалить предыдущий символ. Удалите
таким образом все символы в названии расписания.
4 Чтобы дать название текущему расписанию, ищите нужные
символы в списке символов и подтверждайте их. В
названии расписания может быть максимум 15символов.
5 Подтвердите новое наименование.
ИНФОРМАЦИЯ
Не все расписания можно переименовать.
10.4 Кривая зависимости от погоды
10.4.1 Что такое кривая зависимости от погоды?
Работа в погодозависимом режиме
Если блок работает в погодозависимом режиме, то нужная температура воды
на выходе или температура в резервуаре определяется автоматически на
основе температуры снаружи. Для этого к нему подключается датчик
температуры, установленный на северной стене здания. При снижении или
повышении температуры снаружи блок сразу же скомпенсирует ее
изменение. Таким образом, блок сможет повышать или снижать температуру
воды на выходе или в резервуаре без ожидания сигнала от термостата. За счет
более быстрого реагирования исключаются большие скачки температуры в
помещении и температуры воды в точках ее отбора.
Преимущество
При работе в погодозависимом режиме снижается энергопотребление.
Кривая метеозависимости
Блок производит компенсацию изменения температуры на основе кривой
метеозависимости. Эта кривая определяет требуемую температуру в
резервуаре или воды на выходе при разных температурах снаружи. Поскольку
