6 | Руководство по применению
Руководство по применению для установщика
49
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
▪ Самостоятельно тепловой насос поддерживает горячую воду бытового
потребления на уровне не более 55°C (50°C при низкой наружной
температуре). Встроенное в тепловой насос электрическое сопротивление
может увеличить эту температуру. Однако потребление энергии при этом
увеличивается. Чтобы не включался электронагреватель, рекомендуем
установить нужную температуру в резервуаре ГВБП ниже 55°C.
▪ Чем выше наружная температура, тем выше производительность
тепловогонасоса.
- Если стоимость электроэнергии днем и ночью одинакова, мы
рекомендуем производить нагрев резервуара ГВБП днем.
- Если стоимость электроэнергии ночью ниже, мы рекомендуем
производить нагрев резервуара ГВБП ночью.
▪ Если тепловойнасос нагревает горячую воду бытового потребления, он не
может обогревать помещение. При необходимости одновременного
нагрева горячей воды бытового потребления и помещения рекомендуем
нагревать горячую воду бытового потребления ночью, когда требуется
меньшее отопление помещения.
6.4.3 Настройка и конфигурация –резервуар ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар ГВБП
несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно использовать
следующие источники энергии:
- Термодинамический цикл тепловогонасоса
- Электрический резервный нагреватель
▪ Более подробные сведения об оптимизации энергопотребления при
нагреве горячей воды бытового потребления приведены в разделе
«10Конфигурирование» [4136].

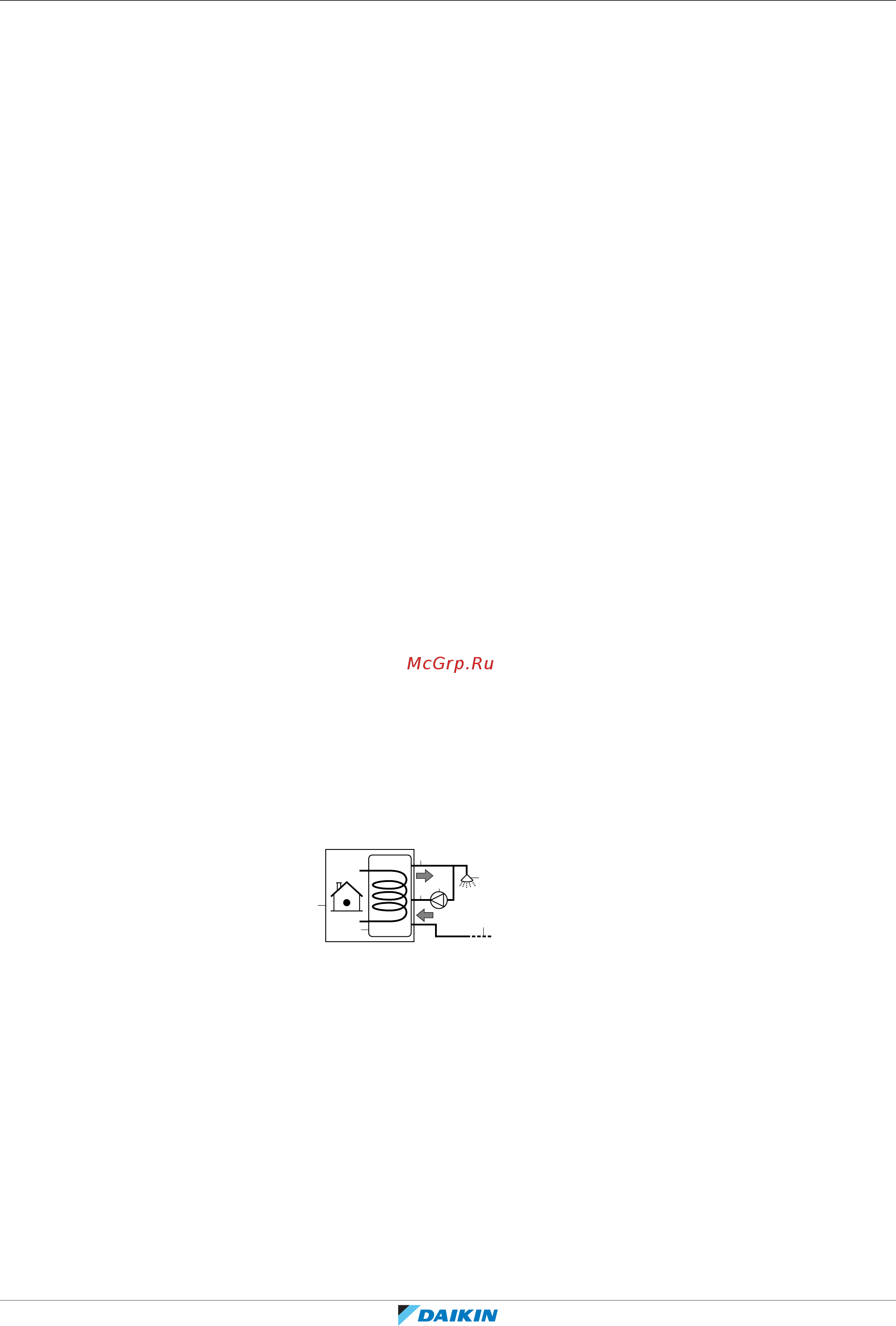

6.4.4 Насос ГВБП для быстрого нагрева воды
Настройка
f
a
g
h
i
c
b
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «9.3.5 Подключение
насоса горячей воды бытового потребления» [4124].
Подробнее о подключении рециркуляционного соединения см. в разделе
«8.6.4Подсоединение трубопроводов рециркуляции» [4103].
