Daikin EHVH08S23EJ6V [74/288] Монтаж агрегата
![Daikin EHVH08S23EJ6V [74/288] Монтаж агрегата](/views2/1749731/page74/bg4a.png)
7 | Монтаж агрегата
Руководство по применению для установщика
74
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008D

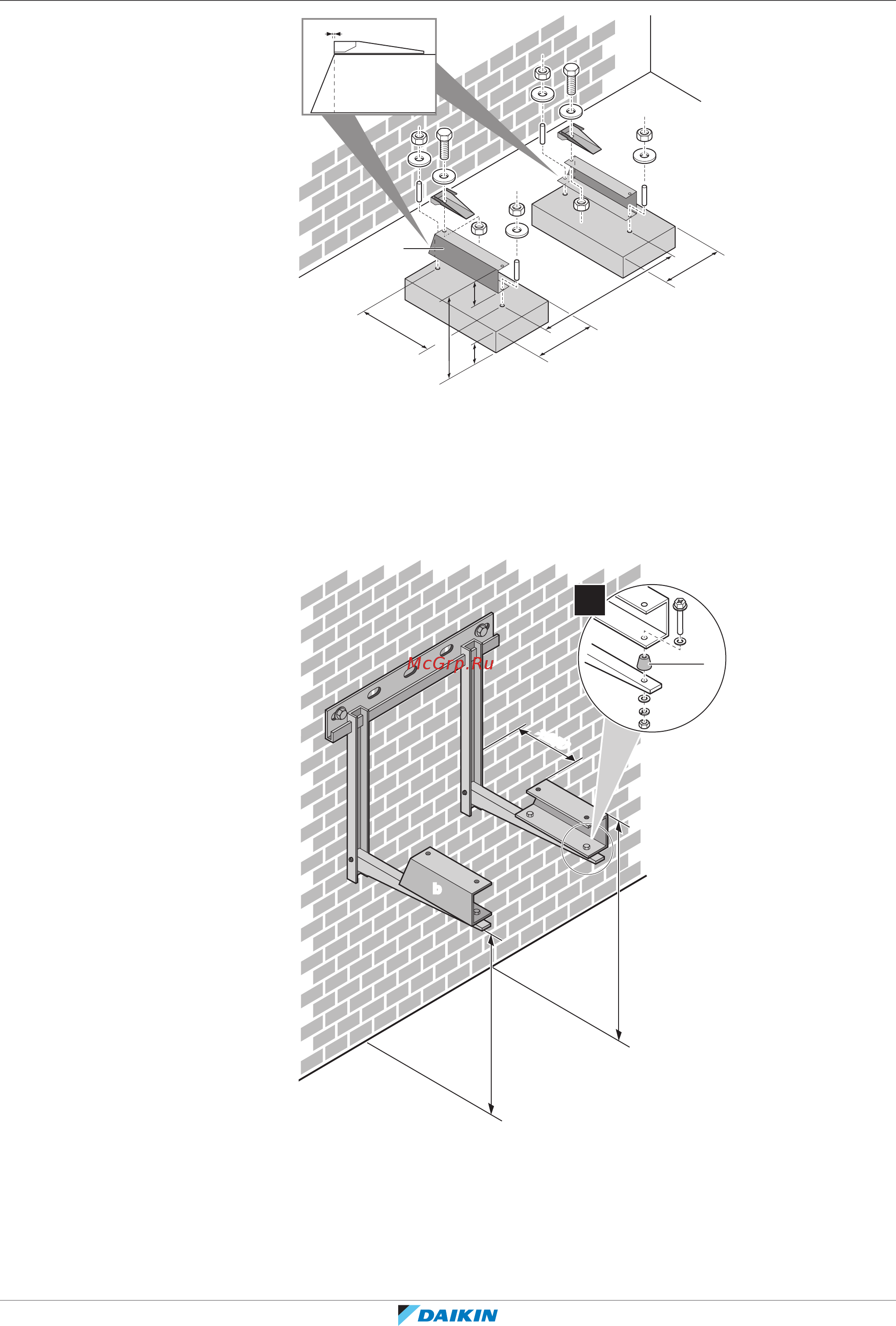

Вариант 4: на кронштейнах на стене с использованием дополнительного
комплекта EKFT008D
Дополнительный комплект EKFT008D рекомендуется для регионов с
обильными снегопадами.
>250
>300
>250
(mm)
a
b
c
4×
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008D
c Противовибрационная резина (приобретается на месте)
