7 | Монтаж агрегата
Руководство по применению для установщика
70
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
▪ «7.2.5 Опускание распределительной коробки на внутренний
агрегат» [470]
▪ «7.4.4Подсоединение сливного шланга к сливу» [479]
▪ Если требуется доступ к распределительной коробке высокого
напряжения
2×
T25

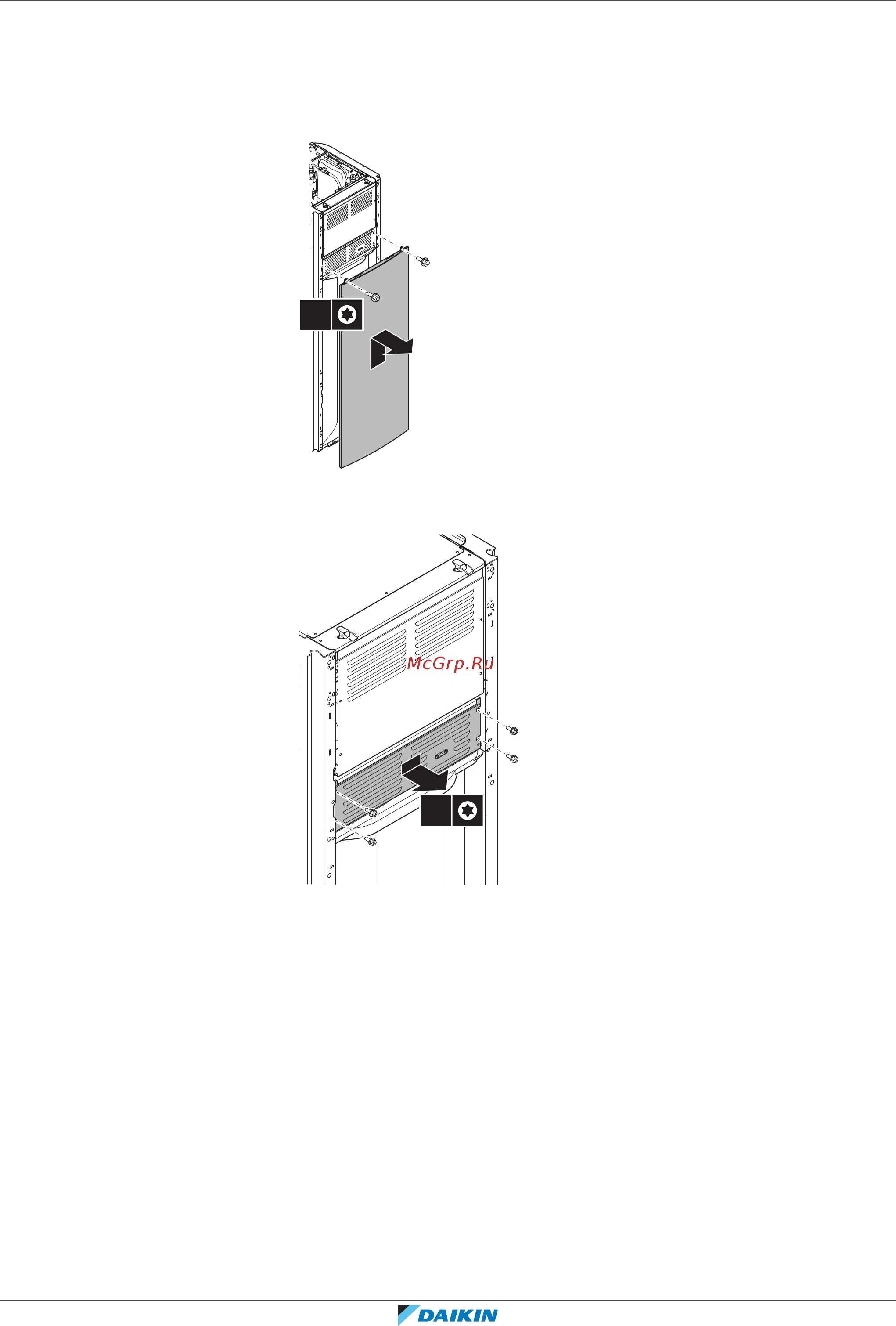

5 Если нужен доступ к высоковольтным компонентам, то снимите крышку
высоковольтной распределительной коробки.
4×
T25
7.2.5 Опускание распределительной коробки на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части внутреннего
агрегата. Для облегчения доступа спереди сместите распределительную
коробку на агрегате вниз следующим образом:
Предварительные условия: Панель интерфейса пользователя и передняя
панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите ее с петель.
