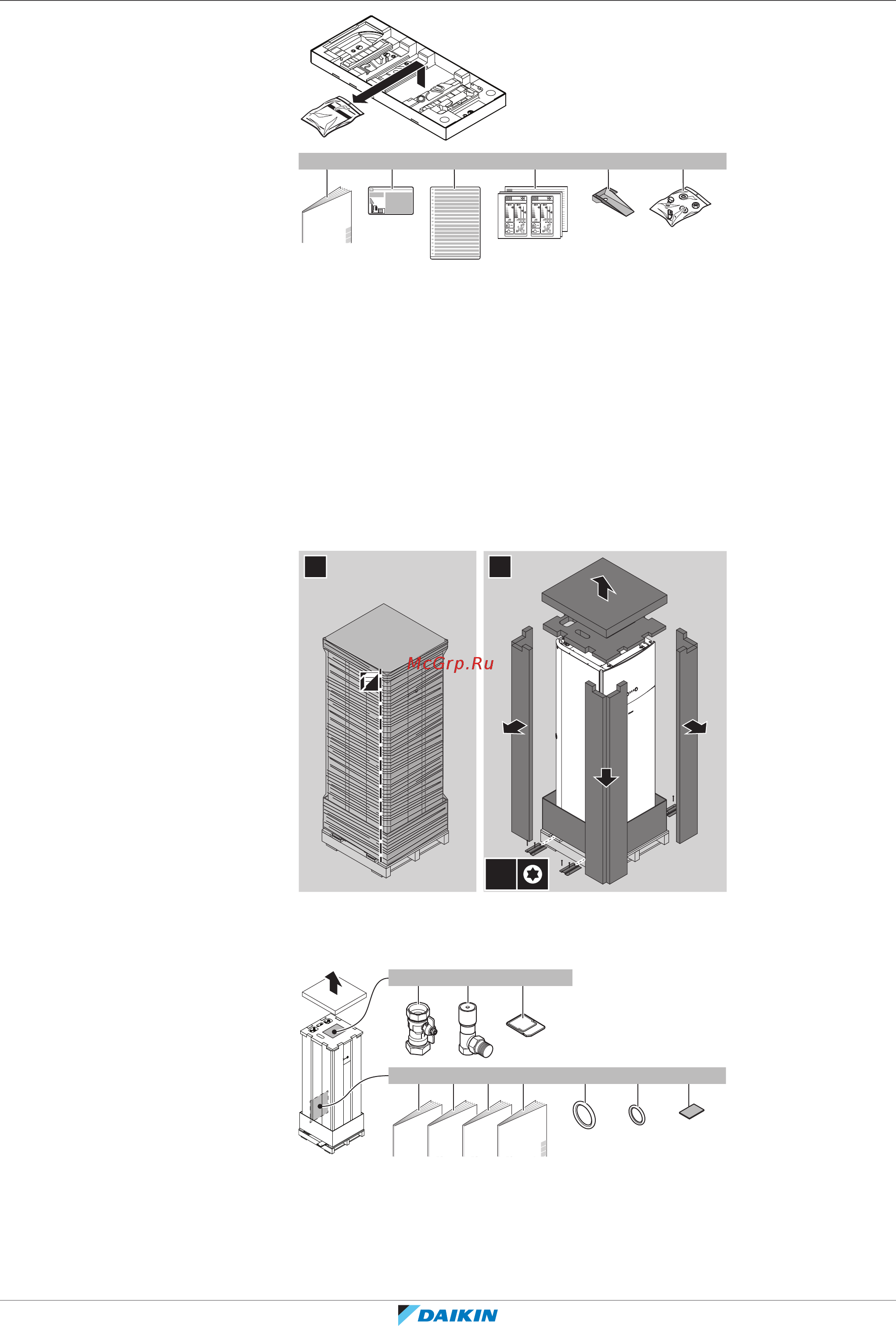

4 | Информация о блоке
Руководство по применению для установщика
24
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов на нескольких языках
d Маркировка класса энергоэффективности
e Плата для монтажа агрегата
f Болты, гайки, шайбы, пружинные шайбы и зажим проводов
4.3 Внутренний блок
4.3.1 Чтобы распаковать внутренний агрегат
1 2
8×
4.3.2 Снятие аксессуаров с внутреннего блока
1×2×
4×
1×
4× 1×
1× 1× 1× 1×
a b c
h i jd e f g
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Модуль беспроводной связи
d Общие правила техники безопасности
e Приложение по дополнительному оборудованию
f Руководство по монтажу внутреннего агрегата
g Руководство поэксплуатации
h Уплотнительные кольца для запорных клапанов (контур воды для нагрева помещения)
