8.2.4 Изменение предварительного давления в расширительном баке

ПРИМЕЧАНИЕ

Регулировка предварительного давления в расширительном баке должна

выполняться только лицензированным монтажником.

Стандартное предварительное давление в расширительном баке составляет

1 бар. Если предварительное давление требуется изменить, то примите во

внимание следующие указания.

▪ Для создания предварительного давления в расширительном баке

используйте только осушенный азот.

▪ Создание в расширительном баке ненадлежащего давления приведет к

сбоям в работе системы.

Изменение предварительного давления в расширительном баке производится

путем выпуска или повышения давления азота через клапан Шредера в

расширительном баке.

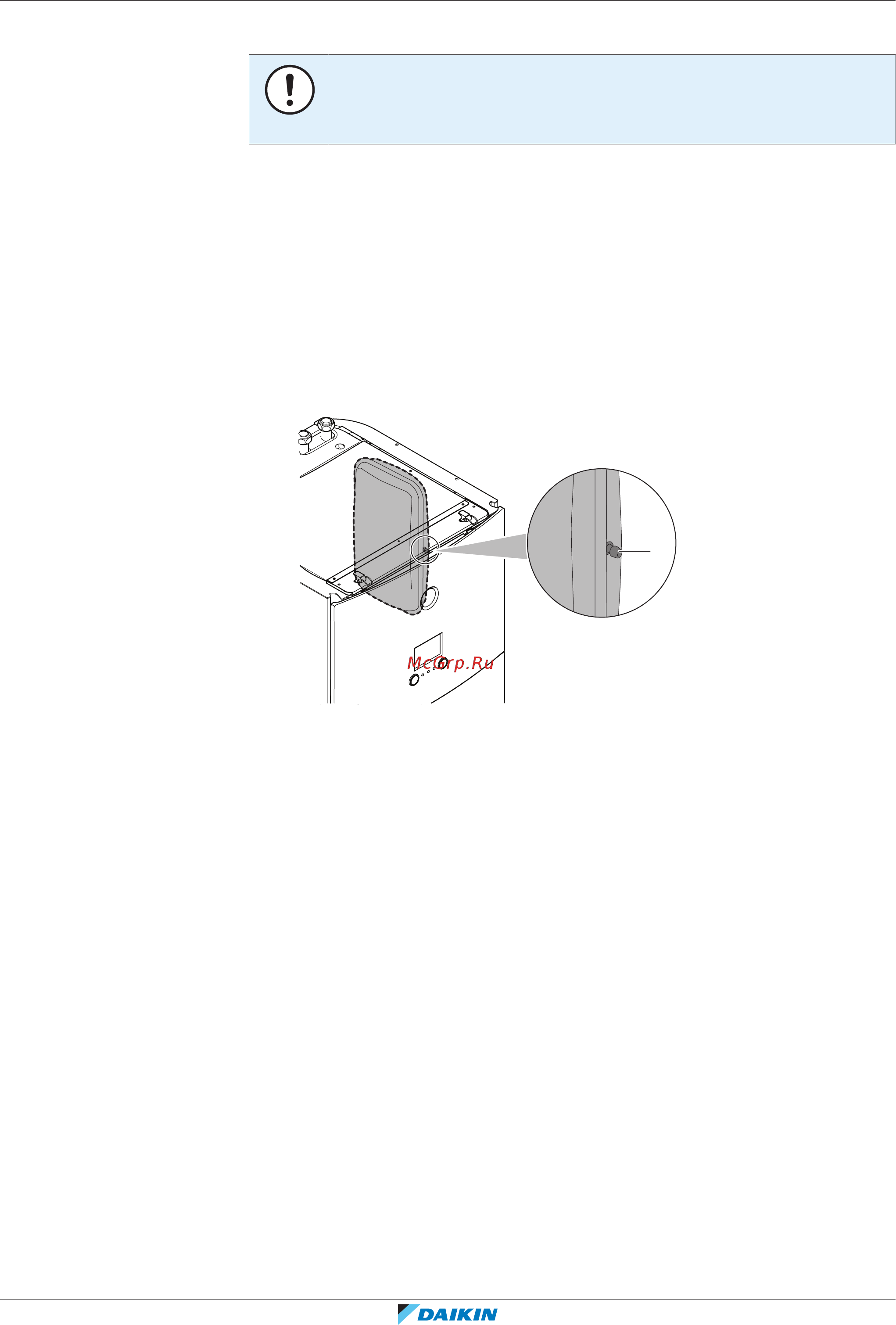

a Клапан Шредера

8.2.5 Проверка объема воды: примеры

Пример 1

Внутренний агрегат установлен на 5 м ниже самой высокой точки в контуре

циркуляции воды. Общий объем воды в контуре составляет 100л.

Никаких действий или корректировки не требуется.

Пример 2

Внутренний агрегат установлен в самой высокой точке в контуре циркуляции

воды. Общий объем воды в контуре составляет 250л.

Действия:

▪ Поскольку общий объем воды (250л) превышает объем воды по умолчанию

(200л), предварительное давление необходимо понизить.

▪ Требуемое предварительное давление:

Pg = (0,3+(H/10))бар = (0,3+(0/10))бар = 0,3бар.

▪ Соответствующий максимальный объем воды при давлении 0,3 бар

составляет 290 л. (См. график в разделе «Максимальный объем

воды» [486]).

▪ Поскольку 250литров меньше, чем 290литров, расширительный бак готов к

установке.
