8 | Монтаж трубопроводов
Руководство по применению для установщика
97
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
8.4.4 Проведение вакуумной сушки

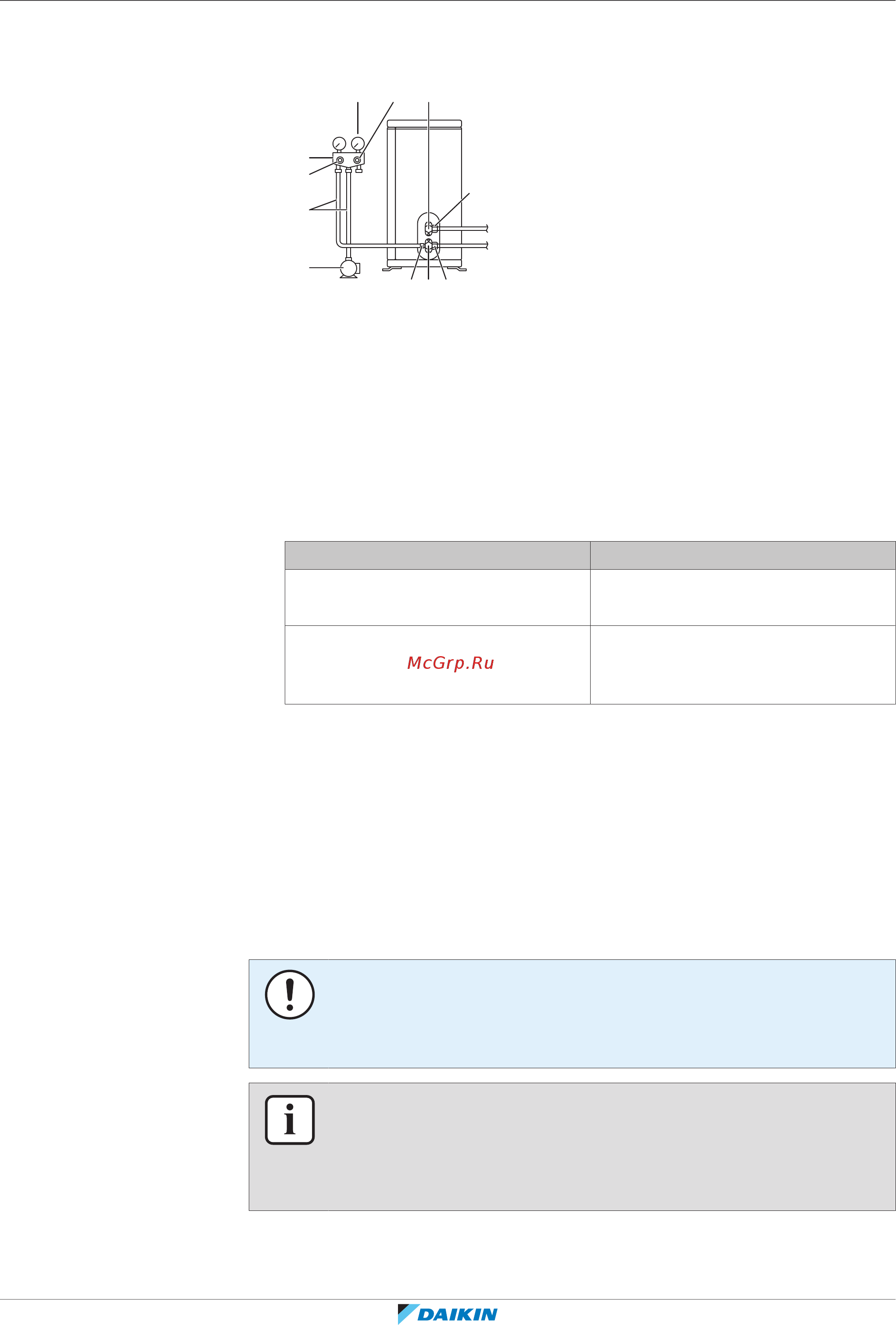

Соедините вакуумный насос и коллектор следующим образом:
a d
j
b
f
e
c
g h i
h
a Датчик давления
b Манометрический коллектор
c Клапан низкого давления (Lo)
d Клапан высокого давления (Hi)
e Заправочные шланги
f Вакуумный насос
g Сервисный порт
h Крышки вентилей
i Запорный вентиль газа
j Запорный вентиль жидкости
1 Вакуумируйте систему до тех пор, пока давление в коллекторе не
составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует влага.
Переходите к следующему
действию.
3 Откачивайте из системы воздух, как минимум, в течение 2 часов до тех
пор, пока в трубопроводе не установится контрольное давление −0,1МПа
(−1бар).
4 После выключения насоса проверяйте давление, как минимум, в течение
1часа.
5 Если необходимая глубина вакуума НЕ была достигнута или вакуум НЕ
удерживался в течение 1часа, сделайте следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после прокладки трубопроводов
хладагента и выполнения вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке компрессора.
ИНФОРМАЦИЯ
После открытия запорного вентиля давление в трубопроводе хладагента может
НЕ подняться. Это может произойти, например, потому, что
терморегулирующий вентиль наружного агрегата закрыт. Однако это НЕ мешает
нормальной работе агрегата.
