8 | Монтаж трубопроводов

Руководство по применению для установщика

102

ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F

4P629086-1 – 2020.08

8.6.2 Меры предосторожности при подсоединении трубопровода воды

8.6.3 Для соединения трубопроводов воды

ПРИМЕЧАНИЕ

При соединении трубопроводов НЕ прилагайте чрезмерную силу. Деформация

труб может стать причиной неправильной работы агрегата.

Для облегчения технического обслуживания предусмотрены два запорных

клапана и один перепускной клапан избыточного давления. Установите

запорные клапаны на входе и выходе воды для нагрева помещения. Чтобы

обеспечить минимальный расход (и предотвратить возникновение

избыточного давления), установите перепускной клапан избыточного

давления на выходе воды для нагрева помещения.

1 Установите запорные клапаны на трубопроводах воды для нагрева

помещения.

2 Наверните гайки внутреннего агрегата на запорном клапане.

3 Подсоедините трубопроводы входа и выхода горячей воды бытового

потребления к внутреннему агрегату.

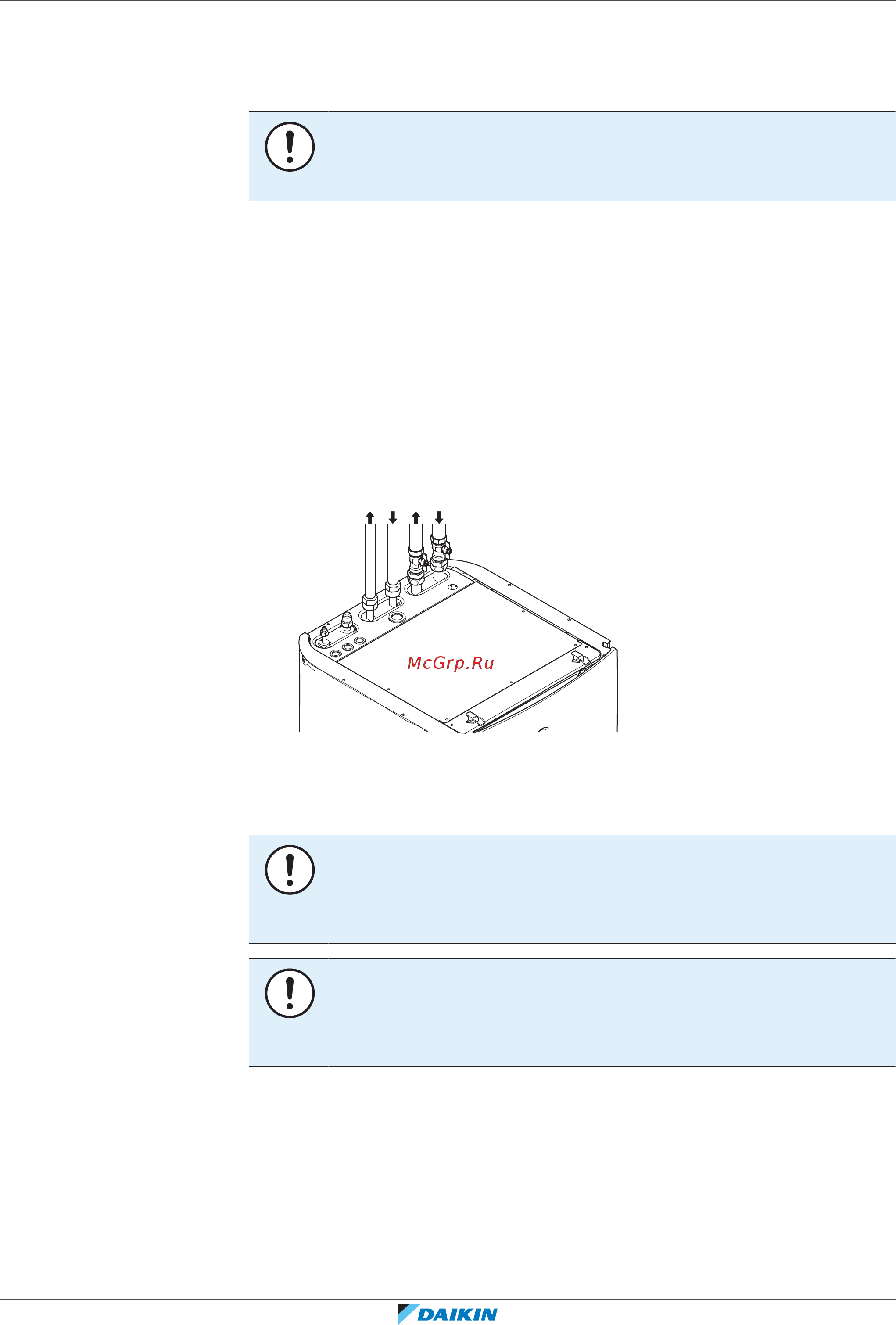

c d a b

a ВЫХОДНОЙ патрубок воды для нагрева/охлаждения помещения (резьбовое соединение, 1")

b ВХОДНОЙ патрубок воды для нагрева/охлаждения помещения (резьбовое соединение, 1")

c ВЫХОДНОЙ патрубок горячей воды бытового потребления (резьбовое соединение, 3/4")

d ВХОДНОЙ патрубок холодной воды бытового потребления (подача холодной воды) (резьбовое

соединение, 3/4")

ПРИМЕЧАНИЕ

Рекомендуется установить запорные клапаны на соединения входа холодной

воды бытового потребления и выхода горячей воды бытового потребления. Эти

запорные клапаны приобретаются на месте.

ПРИМЕЧАНИЕ

Во избежание повреждения находящихся рядом предметов в случае утечки

воды рекомендуется во время длительного отсутствия закрывать запорные

клапаны на входе холодной воды бытового потребления.
