6 | Руководство по применению
Руководство по применению для установщика
56
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08

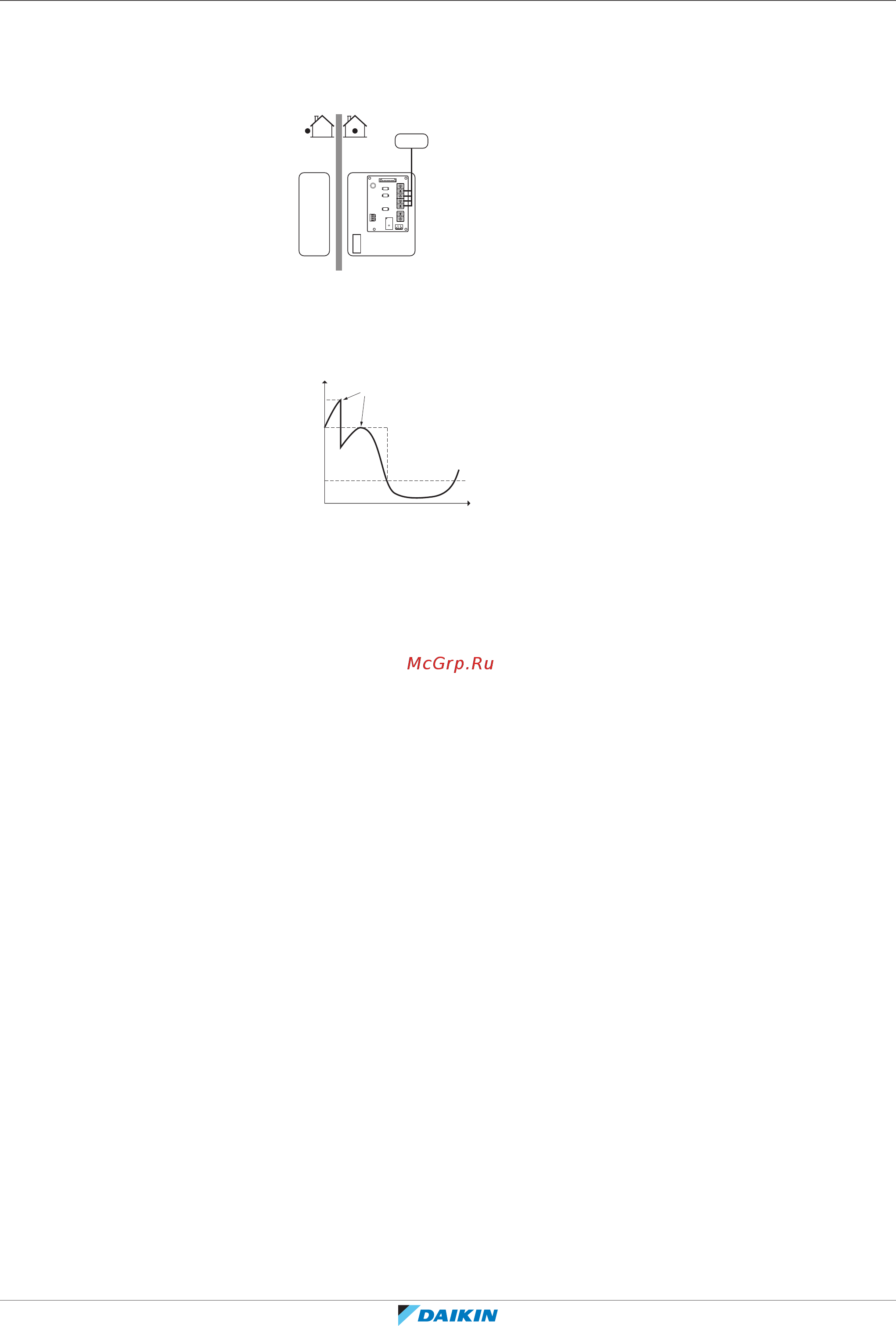

Через систему управления энергопотреблением (приобретается на месте)
происходит активация определенного уровня ограничения потребления
энергии. Пример: Для ограничения максимальной потребляемой мощности
во всем доме (освещение, бытовые электроприборы, нагрев помещения…).
a
b
A B
C
1
2
3
4
5
A8P
A Наружный агрегат
B Внутренний агрегат
C Система управления энергопотреблением
a Активация ограничения потребления энергии (4 цифровых входа
b Резервный нагреватель
P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное оборудование
EKRP1AHTA).
▪ Для активации соответствующего уровня ограничения потребления энергии
используется максимум четыре цифровых входа:
- DI1 = наибольшее ограничение (наименьшее потребление энергии)
- DI4 = наименьшее ограничение (наибольшее потребление энергии)
▪ Спецификация цифровых входов
- DI1: S9S (ограничение 1)
- DI2: S8S (ограничение 2)
- DI3: S7S (ограничение 3)
- DI4: S6S (ограничение 4)
▪ Более подробную информацию см. на электрической схеме.
Конфигурирование
▪ Через интерфейс пользователя установите настройки управления
потреблением энергии в [9.9] (описание всех настроек приведено в разделе
«Управление потреблением энергии» [4211]):
- Выберите ограничение посредством цифровых входов.
- Выберите тип ограничения (мощность в кВт или ток в А).
- Выберите нужный уровень ограничения потребления энергии,
соответствующий каждому цифровому входу.
