Daikin EHVH08S23EJ6V [261/288] Схема трубопроводов внутренний блок

16 | Технические данные

Руководство по применению для установщика

261

ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F

4P629086-1 – 2020.08

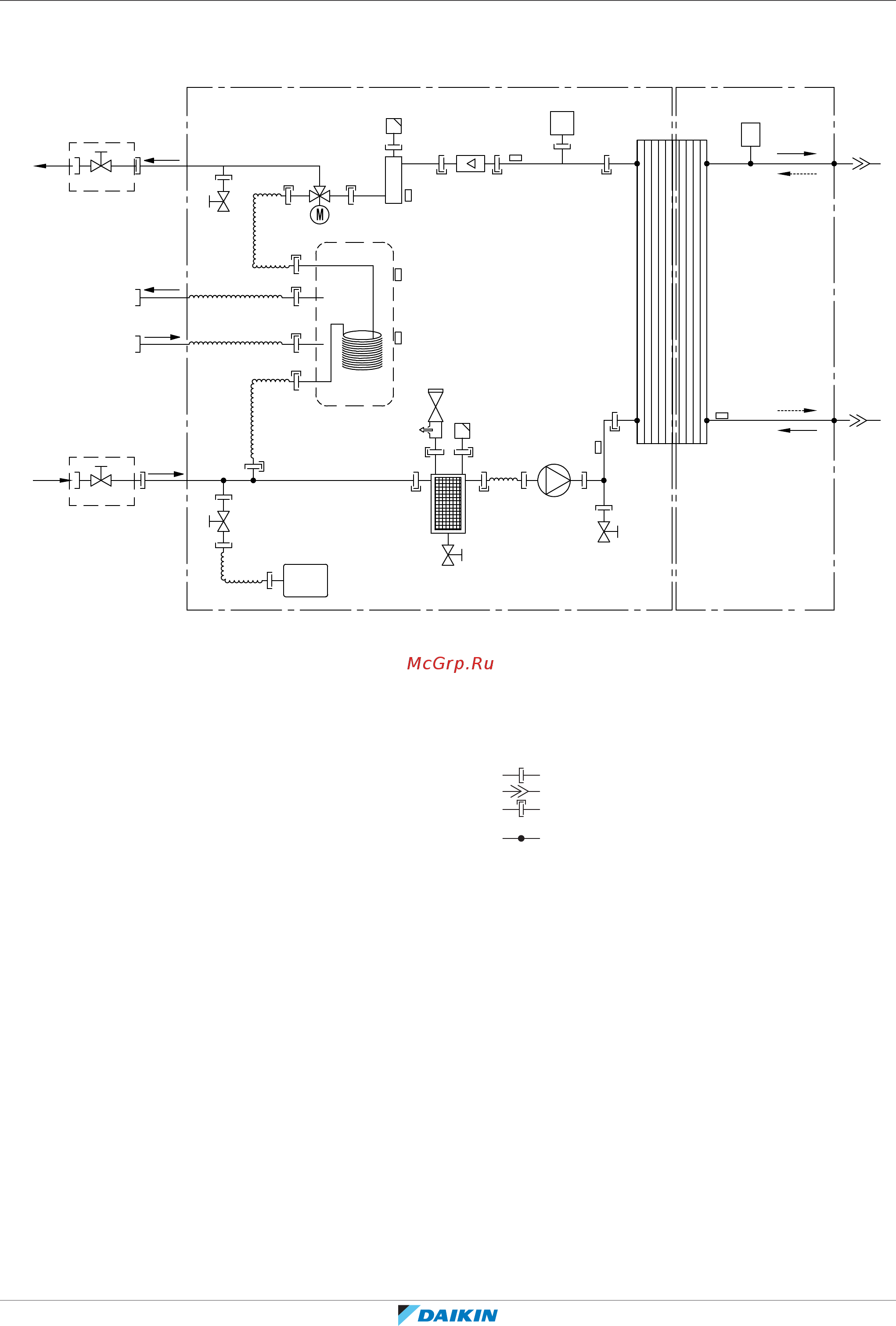

16.2 Схема трубопроводов: Внутренний блок

3D111411

B1PW

M3S

B2PR

R3T

R8T

R2T

R1T

R5T

R4T

A Сторона воды B1PW Датчик давления воды в контуре нагрева помещения

B Сторона хладагента B2PR Датчик давления хладагента

C Устанавливается по месту M3S 3-ходовой клапан (нагрев помещения/горячая вода бытового

потребления)

a1 ВХОД воды для нагрева помещения R1T Термистор (теплообменник— ВЫХОД воды)

a2 ВЫХОД воды для нагрева помещения R2T Термистор (резервный нагреватель— ВЫХОД воды)

b1 Горячая вода бытового потребления: ВХОД холодной воды R3T Термистор (жидкий хладагент)

b2 Горячая вода бытового потребления: ВЫХОД горячей воды R4T Термистор (теплообменник— ВХОД воды)

c1 ВХОД газообразного хладагента (режим нагрева; конденсатор) R5T, R8T Термистор (резервуар)

c2 ВЫХОД жидкого хладагента (режим нагрева; конденсатор) Резьбовое соединение

d1 ВХОД жидкого хладагента (режим охлаждения; испаритель) Соединение с накидной гайкой

d2 ВЫХОД газообразного хладагента (режим охлаждения;

испаритель)

Быстроразъемное соединение

e Пластинчатый теплообменник Паяное соединение

f Запорный клапан для обслуживания (если установлен)

g Расширительный бак

h Магнитный фильтр/пылеотделитель

i Предохранительный клапан

j Выпуск воздуха

k Дренажный клапан

l Насос

m Датчик расхода

n Резервный нагреватель
