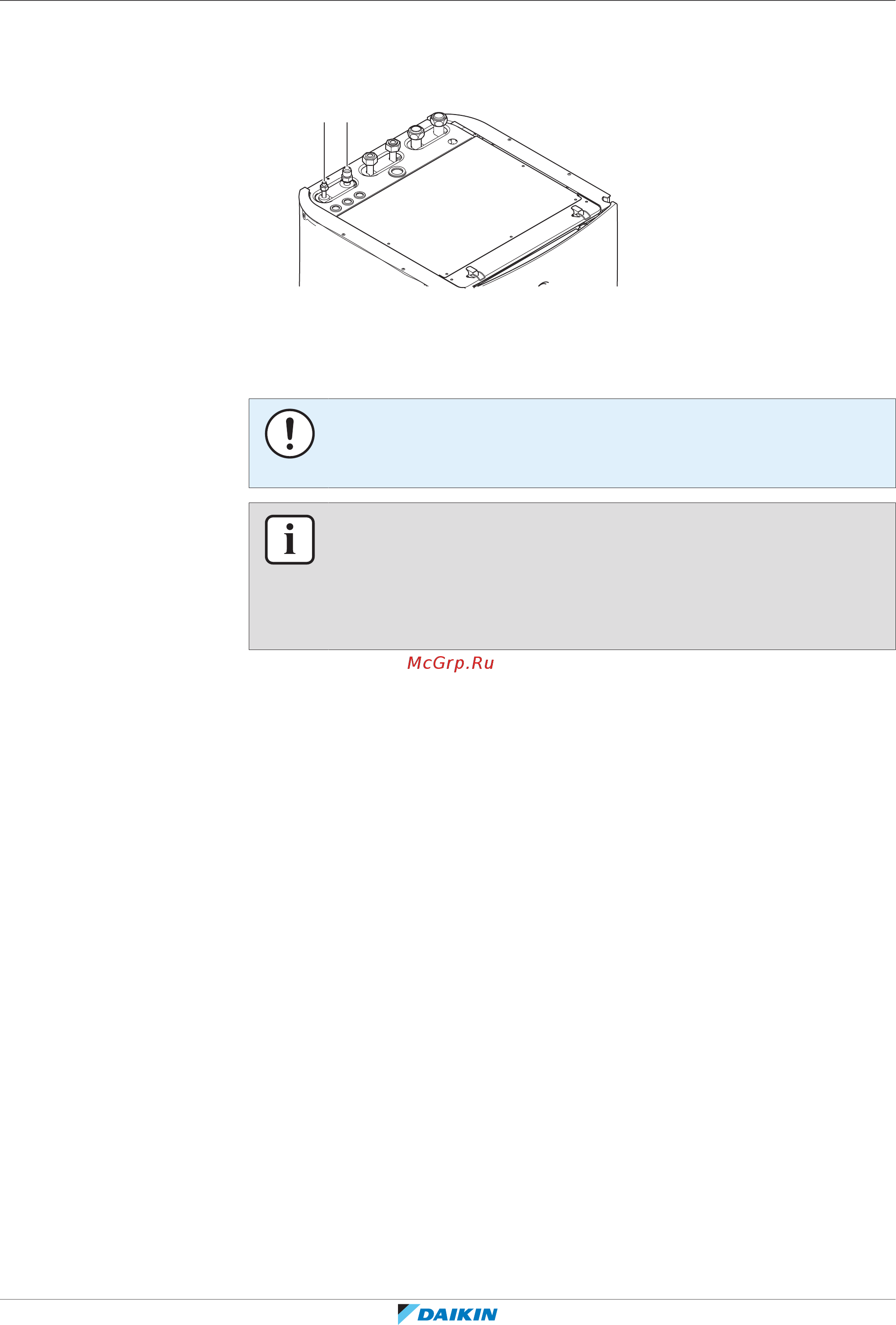

8.3.9 Соединение трубопровода хладагента с внутренним агрегатом

1 Подсоедините жидкостный запорный клапан наружного агрегата к

соединению жидкого хладагента внутреннего агрегата.

a Соединение жидкого хладагента

b Соединение газообразного хладагента

2 Подсоедините газовый запорный клапан наружного агрегата к

соединению газообразного хладагента внутреннего агрегата.

ПРИМЕЧАНИЕ

Рекомендуется прокладывать трубопровод хладагента между внутренним и

наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

ИНФОРМАЦИЯ

Если пространство для монтажа внутреннего агрегата ограничено, можно

установить дополнительный комплект колен трубопроводов (EKHVTC), чтобы

упростить подключение к патрубкам газообразного и жидкого хладагента

внутреннего агрегата. Порядок монтажа приведен в инструкции к комплекту

колен трубопроводов.

8.4 Проверка трубопровода хладагента

8.4.1 Проверка трубопровода хладагента

Трубопроводы хладагента внутри наружного блока проходят заводскую

проверку на герметичность. Проверять нужно только трубопроводы

хладагента, проложенные снаружи наружного блока.

Приступая к проверке трубопроводов хладагента

Убедитесь в том, что трубопроводы подсоединены к наружному и

внутреннему блокам.

Типовая последовательность действий

Проверка трубопроводов хладагента, как правило, подразделяется на

следующие этапы:

1 Проверка трубопроводов хладагента на герметичность.

2 Вакуумная осушка для полного удаления влаги, воздуха и азота из

трубопроводов хладагента.

Если существует вероятность присутствия влаги в трубопроводе хладагента

(например, в трубопровод могла проникнуть вода), выполните изложенную

ниже процедуру вакуумной осушки, чтобы удалить влагу.
