8 | Монтаж трубопроводов
Руководство по применению для установщика
84
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c d
e f
g f h
i
i
i
i
j k
89°C
75°C

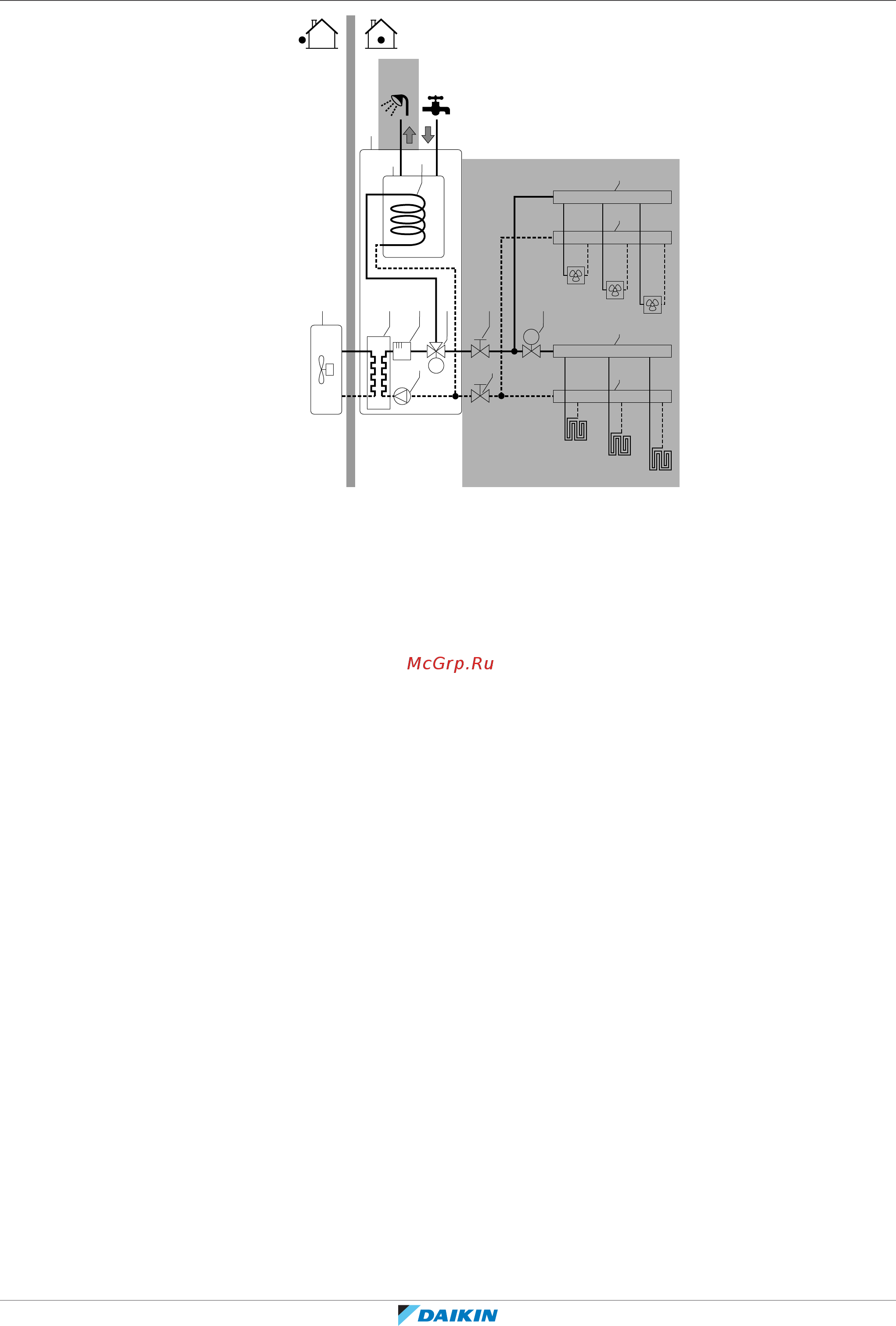

a Наружный агрегат h 2-ходовой клапан с электроприводом
(приобретается по месту установки)
b Внутренний агрегат i Коллектор
c Теплообменник j Резервуар горячей воды бытового
потребления
d Резервный нагреватель k Змеевик теплообменника
e Насос FCU1...3 Блок фанкойла (дополнительный)
(приобретается по месту установки)
f Запорный вентиль FHL1...3 Контур подогрева полов
(приобретается по месту установки)
g 3-ходовой клапан с электроприводом T Комнатный термостат (дополнительно)
(приобретается по месту)
▪ Слив: нижние точки. На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить полный слив воды
из контура циркуляции.
▪ Слив клапан сброса давления. Чтобы вода не капала из блока,
подсоедините сливной шланг к сливу надлежащем образом. См. раздел
«7.4.4Подсоединение сливного шланга к сливу» [479].
▪ Воздушные клапаны. Во всех верхних точках системы должны быть
установлены воздушные клапаны, которые также должны быть легко
доступны для обслуживания. Во внутреннем агрегате имеется два
автоматических клапан выпуска воздуха. Проследите за тем, чтобы эти
клапаны НЕ были затянуты слишком сильно, чтобы сохранялась
возможность автоматического выпуска воздуха из контура воды.
▪ Оцинкованные детали. Ни в коем случае не используйте в водяном контуре
оцинкованные детали. Поскольку во внутреннем водяном контуре агрегата
применяются медные трубы, то может начаться активная коррозия.
▪ Нелатунные металлические трубы. Используя нелатунные металлические
трубы, изолируйте надлежащим образом латунные и нелатунные
материалы, чтобы они НЕ контактировали друг с другом. Это предотвратит
гальваническую коррозию.
▪ Клапан: время переключения. При использовании в контуре циркуляции
воды 2-ходового или 3-ходового клапана максимальное время
переключения этого клапана должно составлять 60секунд.
