8 | Монтаж трубопроводов
Руководство по применению для установщика
85
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
▪ Резервуар горячей воды бытового потребления: емкость. Во избежание
застоя воды необходимо, чтобы емкость хранения резервуара горячей воды
бытового потребления соответствовала дневному потреблению горячей
воды.
▪ Резервуар горячей воды бытового потребления: обслуживание после
монтажа. Сразу же после установки резервуар горячей воды бытового
потребления необходимо промыть чистой водой. Эту процедуру нужно
повторять не менее одного раза в день первые 5 дней после установки.
▪ Резервуар горячей воды бытового потребления: периоды простоя. В
случае отсутствия потребления горячей воды в течение долгого времени
оборудование перед использованием НЕОБХОДИМО промыть чистой водой.
▪ Резервуар горячей воды бытового потребления: дезинфекция. Функция
дезинфекции резервуара горячей воды бытового потребления описана в
разделе «10.5.6Резервуар» [4187].
▪ Термостатные смесительные клапаны. В соответствии с действующими
нормативами может потребоваться установка термостатных смесительных
клапанов.
▪ Гигиенические мероприятия. Установка должна проводиться в
соответствии с действующими нормативами и может потребовать
дополнительных гигиенических мероприятий.
▪ Рециркуляционный насос. В соответствии с действующими нормативами
может потребоваться соединить рециркуляционный насос между точкой
подачи горячей воды и рециркуляционным соединением резервуара
горячей воды бытового потребления.
c
d

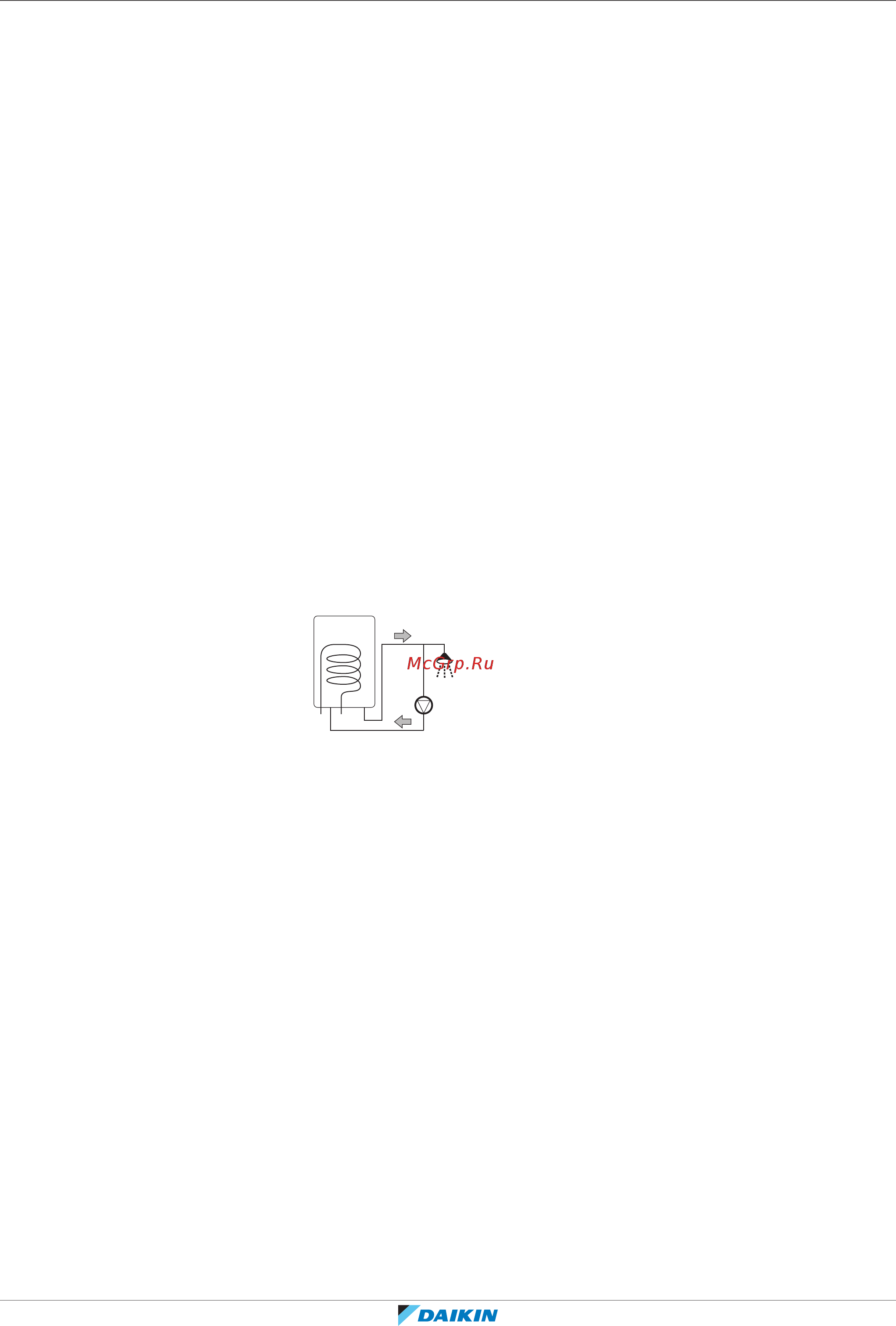

a b
a Рециркуляционное соединение
b Соединение горячей воды
c Душ
d Рециркуляционный насос
▪ Клапан расширительного бака. Клапан расширительного бака (если
установлен) ДОЛЖЕН быть открыт.
8.2.2 Формула расчета предварительного давления в расширительном баке
Предварительное давление (Pg) в баке зависит от перепада высоты установки
(H):
Pg=0,3+(H/10) (бар)
8.2.3 Проверка объема и расхода воды
Внутренний агрегат оснащен расширительным баком емкостью 10 литров,
давление в котором на заводе-изготовителе предварительно повышается до
значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем воды.
▪ Может потребоваться регулировка предварительного давления в
расширительном баке.
