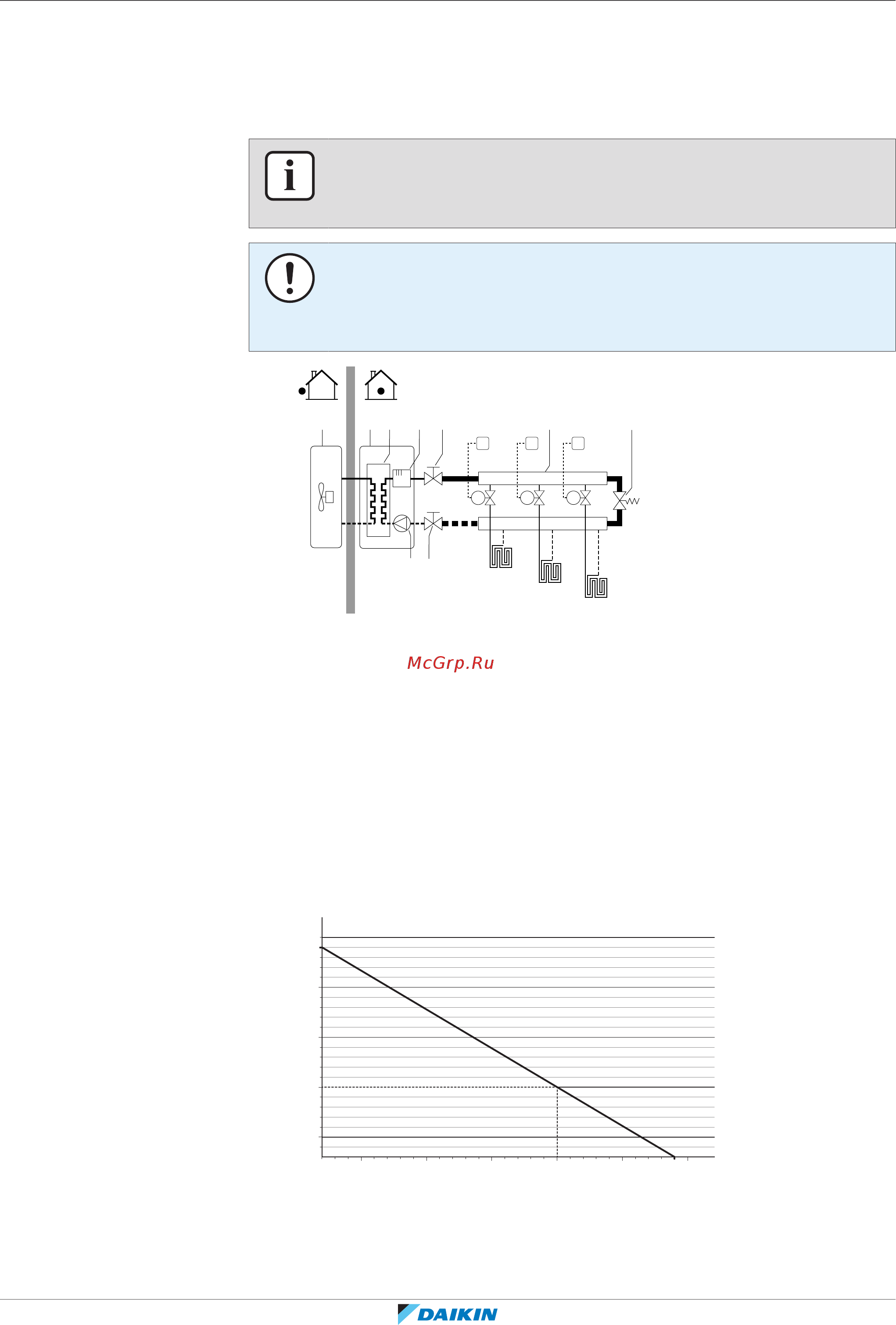

8 | Монтаж трубопроводов
Руководство по применению для установщика
86
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Минимальный объем воды
Для EHVH* нет требований к минимальному объему воды.
Для EHVX* проверьте, чтобы общий объем воды в системе был не менее
10литров.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и помещений с высокой
тепловой нагрузкой может потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/охлаждения помещения
контролируется дистанционно управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при закрытых клапанах.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
fdcba
f
g h
e
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g Коллектор (приобретается на месте)
h Перепускной клапан избыточного давления (поставляется в качестве дополнительного
оборудования)
FHL1...3 Контур подогрева полов (приобретается по месту установки)
T1...3 Отдельный комнатный термостат (дополнительное оборудование)
M1...3 Отдельный клапан с электроприводом для контура управления FHL1...3 (приобретается по месту
установки)
Максимальный объем воды
С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
a Предварительное давление (бар)
b Максимальный объем воды (л)
Пример: максимальный объем воды и предварительное давление в
расширительном баке
