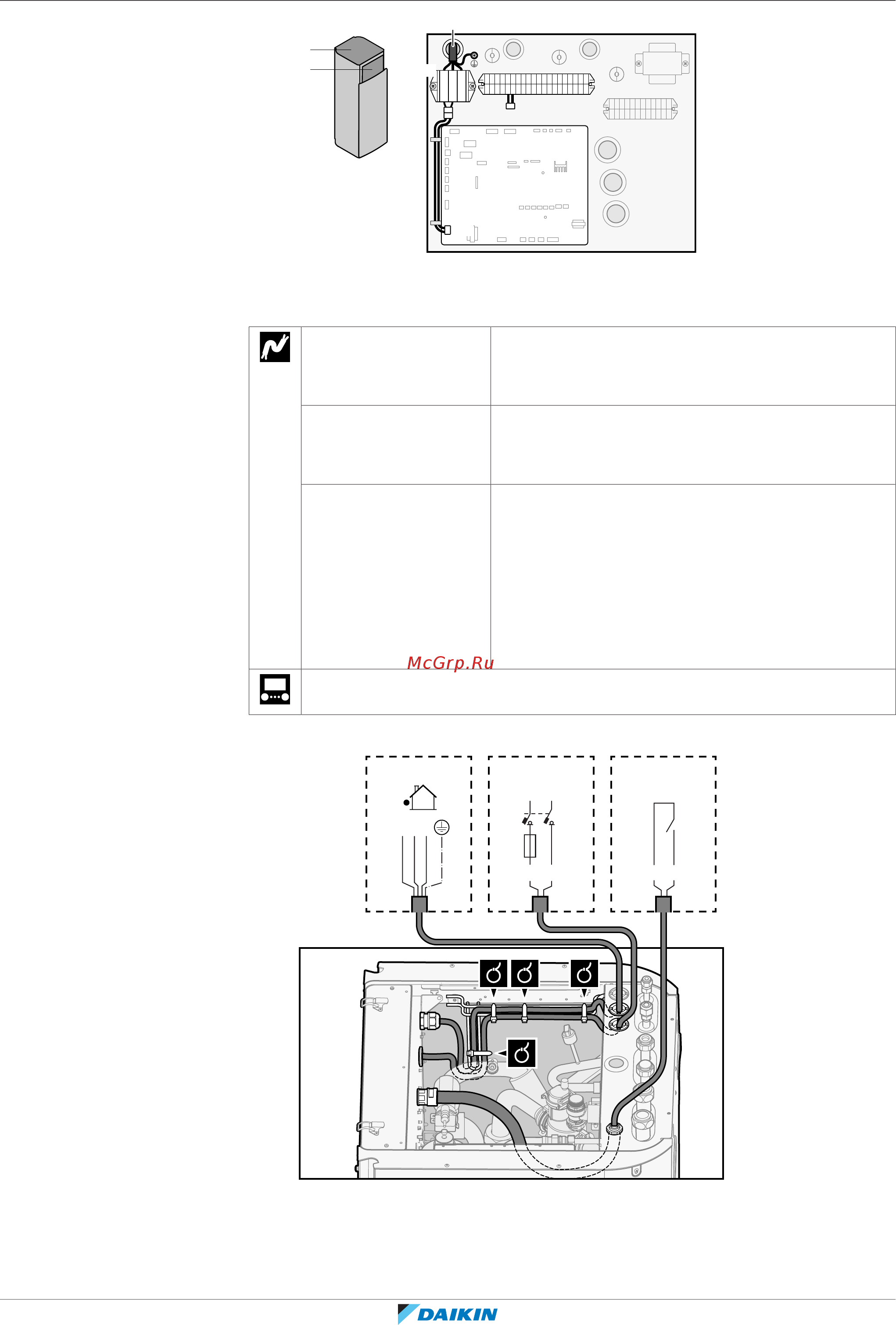

9 | Подключение электрооборудования
Руководство по применению для установщика
118
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
B
A
B
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X1M
a
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Соединительный
кабель (=основное
электропитание)
Провода: (3+GND)×1,5мм²
Источник
электропитания по
обычному тарифу
Провода: 1N
Максимальный рабочий ток: 6,3А
Контакт подачи
электропитания по
льготному тарифу
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному тарифу:
обнаружение 16Впост. тока (напряжение
подается с печатной платы). Сухой контакт
должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
