Daikin EHVH08S23EJ6V [98/288] Заправка хладагентом

8 | Монтаж трубопроводов

Руководство по применению для установщика

ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W

Daikin Altherma 3 R F

4P629086-1 – 2020.08

8.4.5 Изоляция трубопроводов хладагента

После завершения проверки на утечки и осушки вакуумированием,

необходимо изолировать трубы. Следует учитывать следующие положения.

▪ Обязательно изолируйте трубы жидкостных и газовых линий (для всех

блоков).

▪ Используйте термостойкий вспененный теплоизолятор, который может

противостоять температуре 70°C для трубопроводов жидкого хладагента и

температуре 120°C для трубопроводов газообразного хладагента.

▪ Усильте изоляцию на трубопроводах хладагента в соответствии с

климатическими особенностями места установки.

ПРИМЕЧАНИЕ

Рекомендуется прокладывать трубопровод хладагента между внутренним и

наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

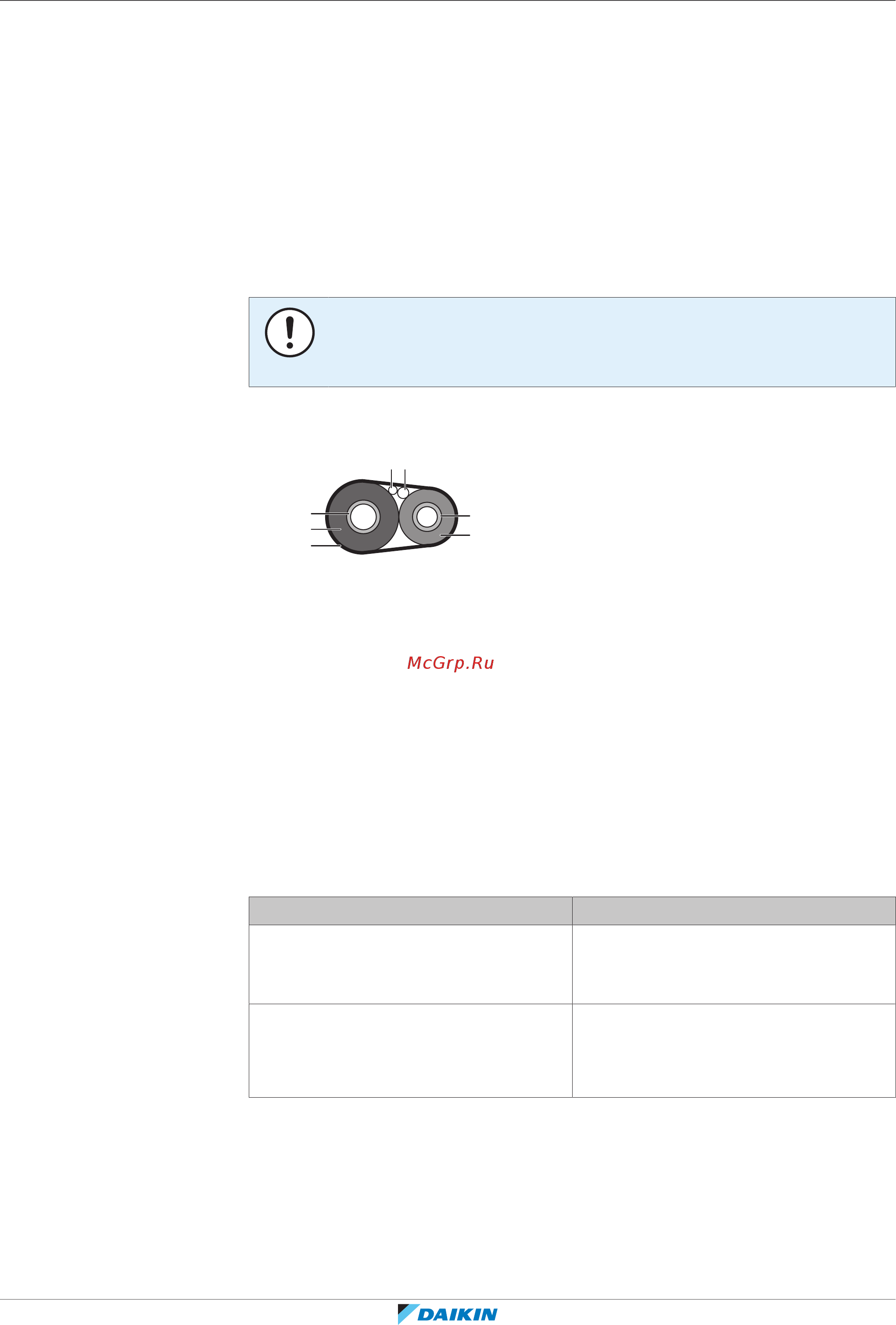

1 Изолируйте и закрепите трубопровод хладагента и кабели следующим

образом:

a Трубопровод газообразного хладагента

b Изоляция трубопровода газообразного хладагента

c Соединительный кабель

d Электропроводка, проложенная по месту установки оборудования (если проложена)

e Трубопровод жидкого хладагента

f Изоляция трубопровода жидкого хладагента

g Отделочная лента

2 Установите сервисную крышку.

8.5 Заправка хладагентом

8.5.1 Заправка хладагентом

Наружные блоки поставляются с заводской заправкой хладагентом, но иногда

требуется выполнить следующие действия:

Что? Когда?

Дозаправка хладагентом Если общая длина трубопровода

жидкого хладагента превышает

указанную (см. далее).

Полная перезаправка хладагентом Пример:

▪ При переустановке системы.

▪ После протечки.

Дозаправка хладагентом

Перед дозаправкой хладагентом обязательно выполните проверку (на

герметичность, с вакуумной осушкой) трубопроводов хладагента,

проложенных снаружи наружного блока.
