Daikin EHVH08S23EJ6V [34/288] Руководство по применению
![Daikin EHVH08S23EJ6V [34/288] Руководство по применению](/views2/1749731/page34/bg22.png)
6 | Руководство по применению
Руководство по применению для установщика
34
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком определяется на
основе окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Высочайший уровень комфорта и эффективности. Функции
интеллектуального комнатного термостата позволяют увеличивать или
уменьшать нужную температуру воды на выходе на основе фактической
температуры в помещении (модуляция). Результаты следующие:
- Стабильная температура в помещении, соответствующая нужной
температуре (самый высокий уровень комфорта)
- Меньше циклов ВКЛ/ВЫКЛ (ниже уровень шума, выше комфорт и выше
эффективность)
- Самая низкая из возможных температура воды на выходе (более высокая
эффективность)
▪ Простота. Нужная температура в помещении легко устанавливается через
интерфейс пользователя:
- Для ежедневных потребностей используются значения предварительной
установки и расписания.
- Если ваши потребности изменились и стали отличаться от ежедневных,
можно временно отменить предварительные настройки и расписания или
воспользоваться режимом выходного дня.

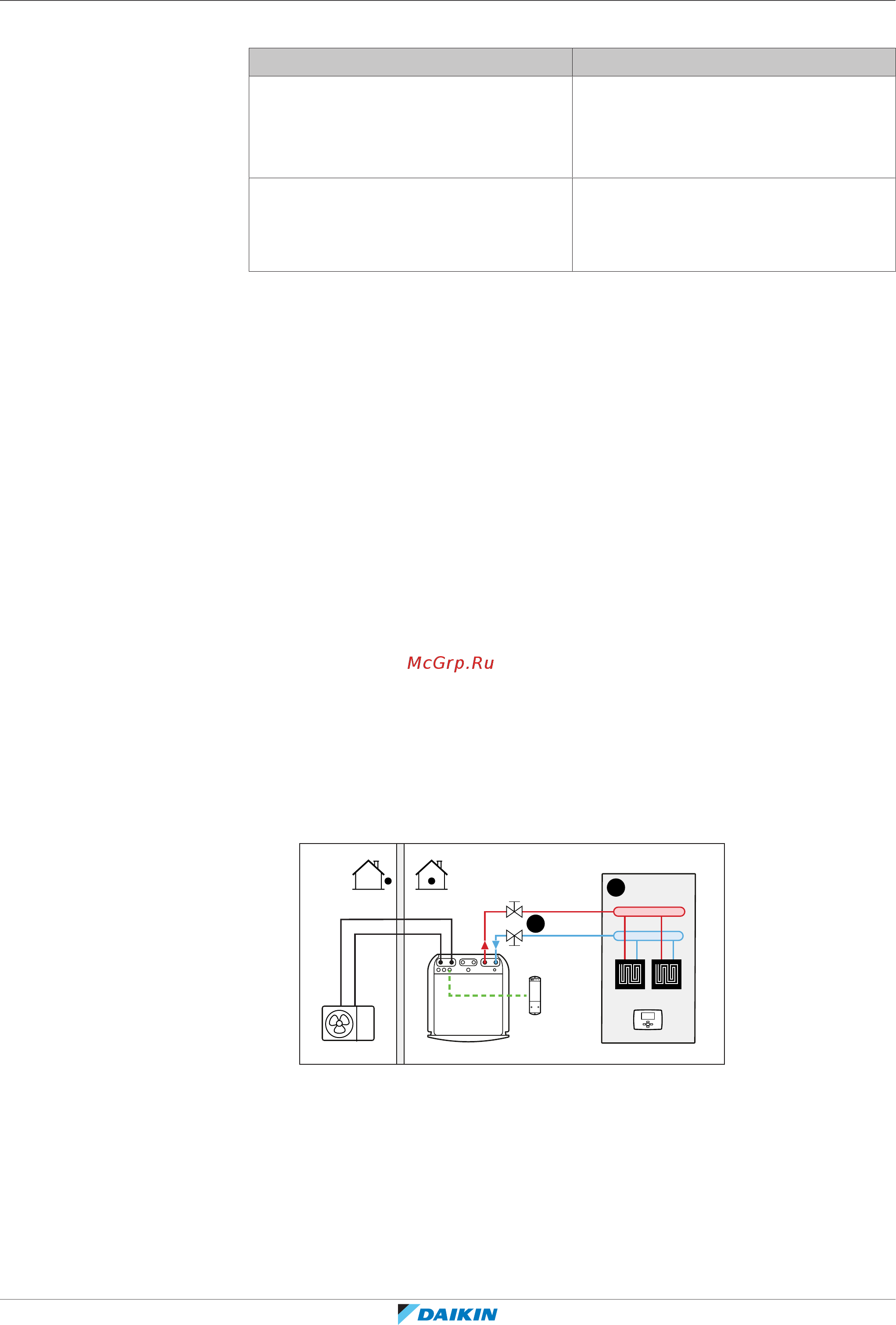

Теплые полы или радиаторы –беспроводной комнатный термостат
Настройка
A
B
b
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Приемник беспроводного внешнего комнатного термостата
b Беспроводной внешний комнатный термостат
▪ Теплые полы или радиаторы подключены напрямую к внутреннему агрегату.
▪ Температура в помещении контролируется беспроводным внешним
комнатным термостатом (дополнительное оборудование EKRTR1).
