9 | Подключение электрооборудования
Руководство по применению для установщика
128
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08

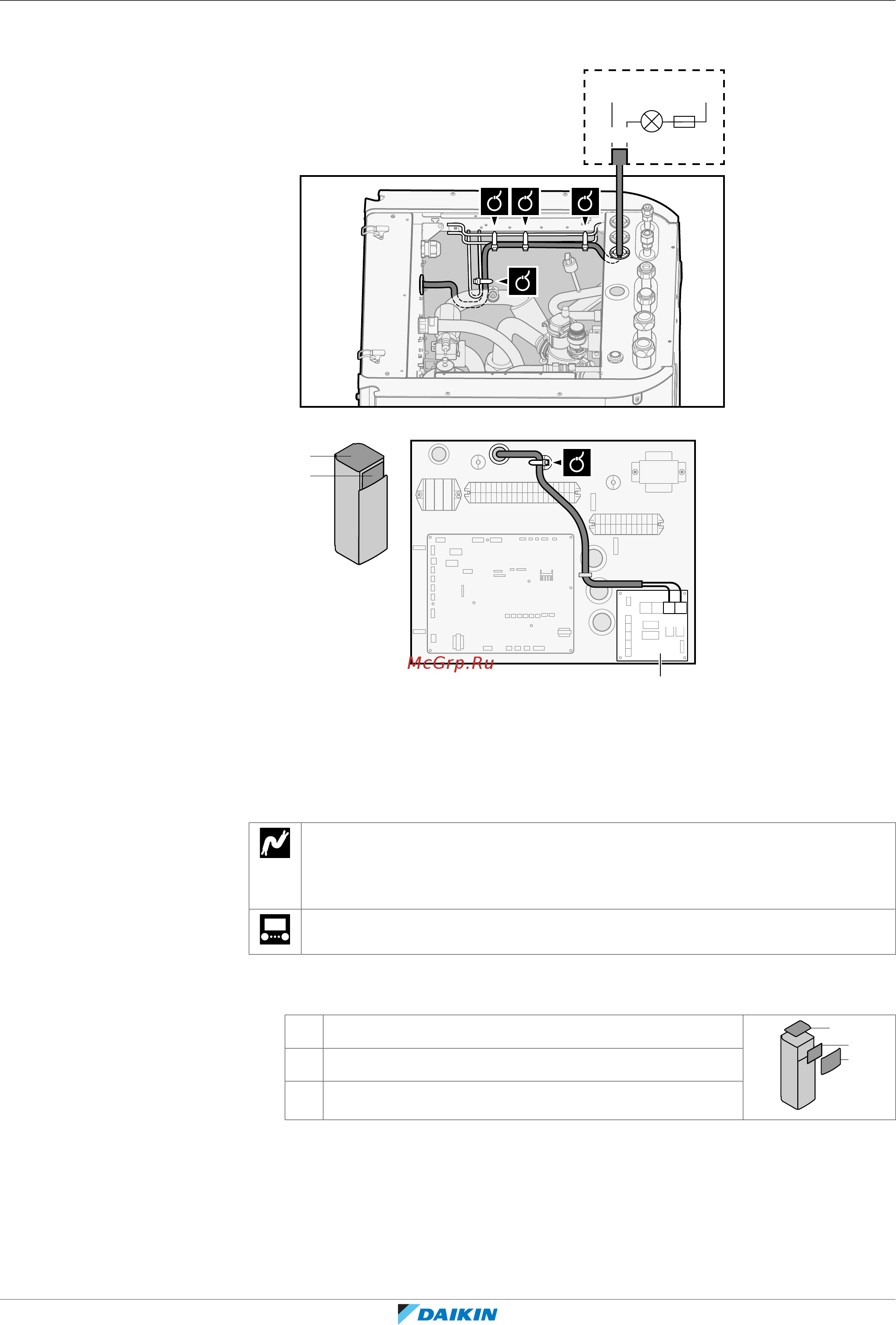

2 Подключите кабель для переключения в режим управления внешним
источником тепла к соответствующим клеммам согласно рисунку ниже.
A
X1X2
LN
B
A
B
A4P
X2M
X1
a
X2
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
9.3.9 Подключение цифровых вводов потребления энергии
Провод: 2×0,75мм² (на каждый входной сигнал)
Цифровые входы ограничения мощности: обнаружение 12Впост.
тока / 12мА (напряжение подается с печатной платы)
[9.9] Управление потреблением энергии.
1 Снимите следующие элементы (см. раздел «7.2.4 Чтобы открыть
внутренний агрегат» [468]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подключите кабель цифровых входов для учета энергопотребления к
соответствующим клеммам согласно рисунку ниже.
