9 | Подключение электрооборудования
Руководство по применению для установщика
129
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
1245
S6S
S7S
S8S
S9S
3
A
B
A
B
A8P
X801M
a
1 2 3 4 5
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
9.3.10 Подключение предохранительного термостата (с размыкающим контактом)
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение 16Впост. тока
(напряжение подается с печатной платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному тарифу =
Предохранительный термостат)
1 Снимите следующие элементы (см. раздел «7.2.4 Чтобы открыть
внутренний агрегат» [468]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки

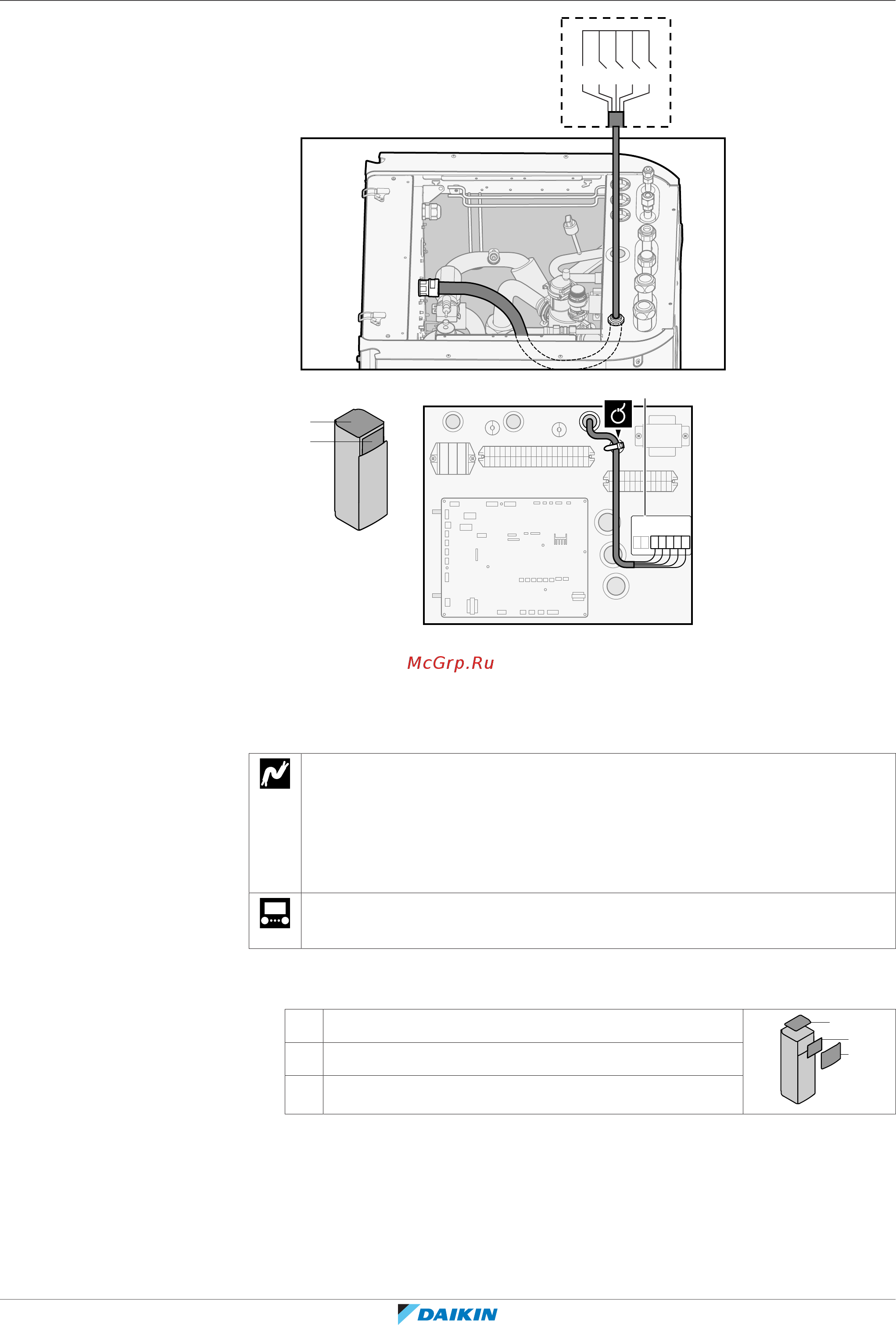

2 Подключите кабель предохранительного термостата (нормально
замкнутого) к соответствующим клеммам согласно рисунку ниже.
