13 | Техническое и иное обслуживание
Руководство по применению для установщика
236
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
13.3 Ежегодное техническое обслуживание
13.3.1 Ежегодное техобслуживание наружного агрегата: обзор
Не реже, чем раз в год необходимо проверять следующее:
▪ Теплообменник
13.3.2 Ежегодное техобслуживание наружного агрегата: инструкции
Теплообменник
Теплообменник наружного агрегата может засориться пылью, грязью,
листьями и др. Рекомендуется ежегодно прочищать теплообменник.
Засорение теплообменника приводит к резкому снижению или резкому
повышению давления, что ухудшает производительность.
13.3.3 Ежегодное техобслуживание внутреннего агрегата: обзор
▪ Давление воды
▪ Магнитный фильтр/пылеотделитель
▪ Клапан сброса давления воды
▪ Шланг клапана сброса давления
▪ Клапан сброса давления резервуара горячей воды бытового потребления
▪ Распределительная коробка
▪ Удаление накипи
▪ Химическая дезинфекция
13.3.4 Ежегодное техобслуживание внутреннего агрегата: инструкции
Давление воды
Давление воды поддерживается на уровне, превышающем 1 бар. Если оно
ниже, добавьте воду.

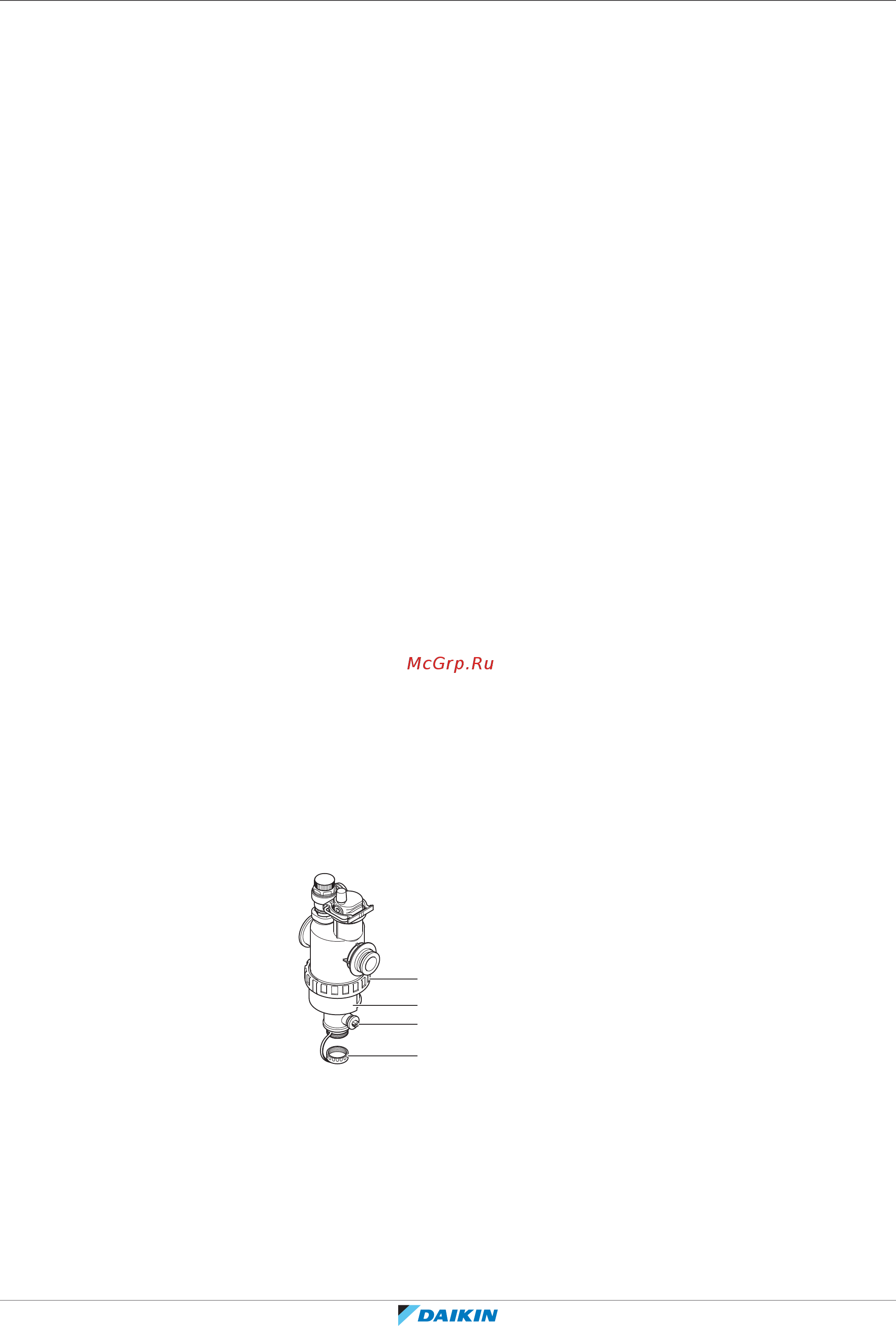

Магнитный фильтр/пылеотделитель
b
a
c
d
a Резьбовое соединение
b Магнитный стакан
c Дренажный клапан
d Сливная крышка
Ежегодное техническое обслуживание магнитного фильтра/отделителя
загрязнений включает:
▪ Проверка затяжки резьбового соединения между двумя частями
магнитного фильтра/отделителя загрязнений (a).
▪ Опорожнение отделителя загрязнений в следующем порядке:
