7 | Монтаж агрегата
Руководство по применению для установщика
75
ERGA04~08EAV3(A) + EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629086-1 – 2020.08
7.3.4 Установка наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ снимайте защитный картон до окончательной установки агрегата.
1 Поднимите наружный агрегат, как описано в разделе «4.2.2Перемещение
наружного агрегата» [423].

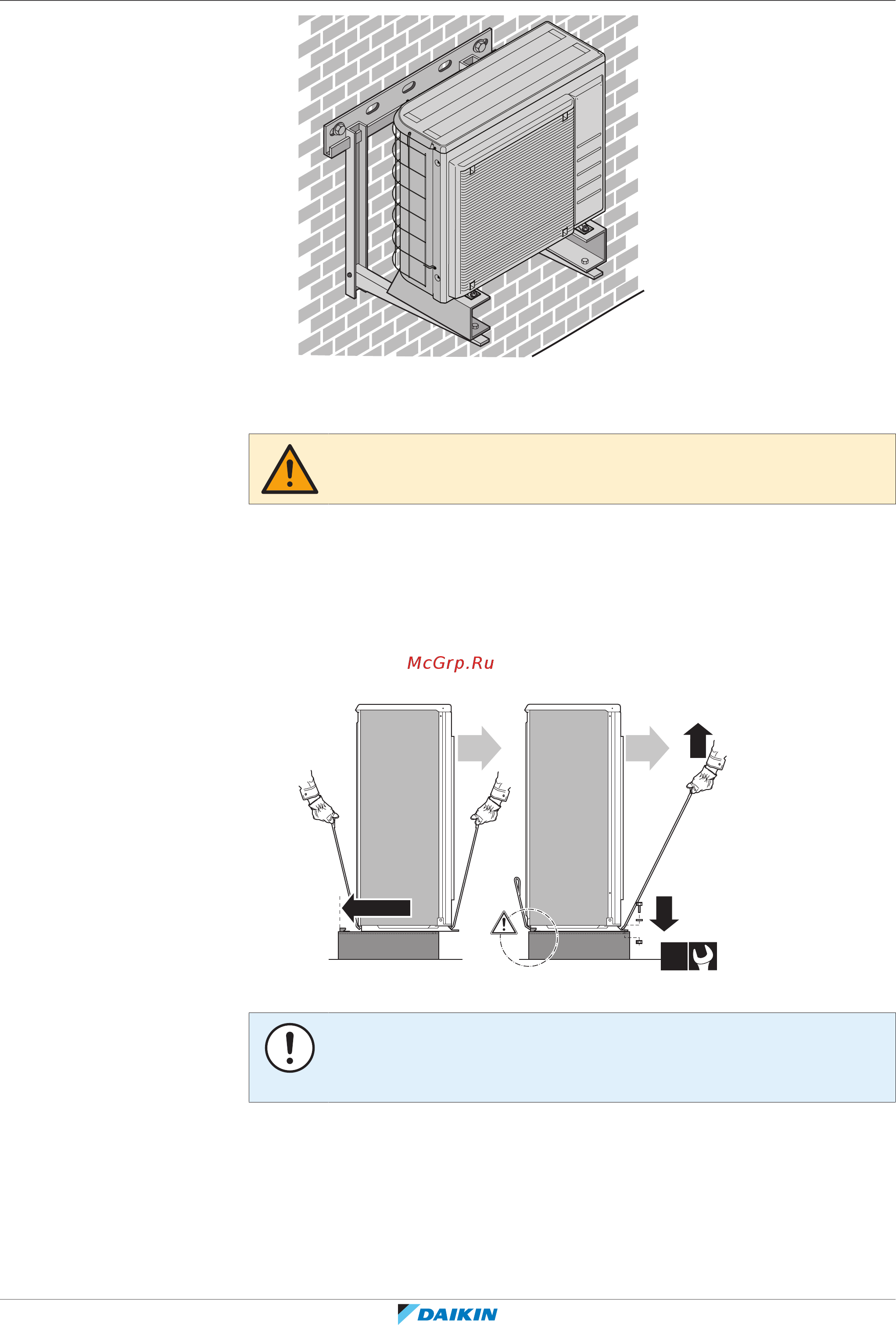

2 Установите наружный агрегат следующим образом:
▪ (1) Установите блок на место (используйте строп с левой стороны и
ручку с правой).
▪ (2) Удалите строп (потяните строп с 1 стороны).
▪ (3) Закрепите блок.
2×
3
2
1
a a
a Воздуховыпускное отверстие
ПРИМЕЧАНИЕ
Должным образом выровняйте блок по горизонтали. Убедитесь в том, что
задняя сторона блока НЕ выступает.
3 Снимите защитный картон и инструкции.
