85

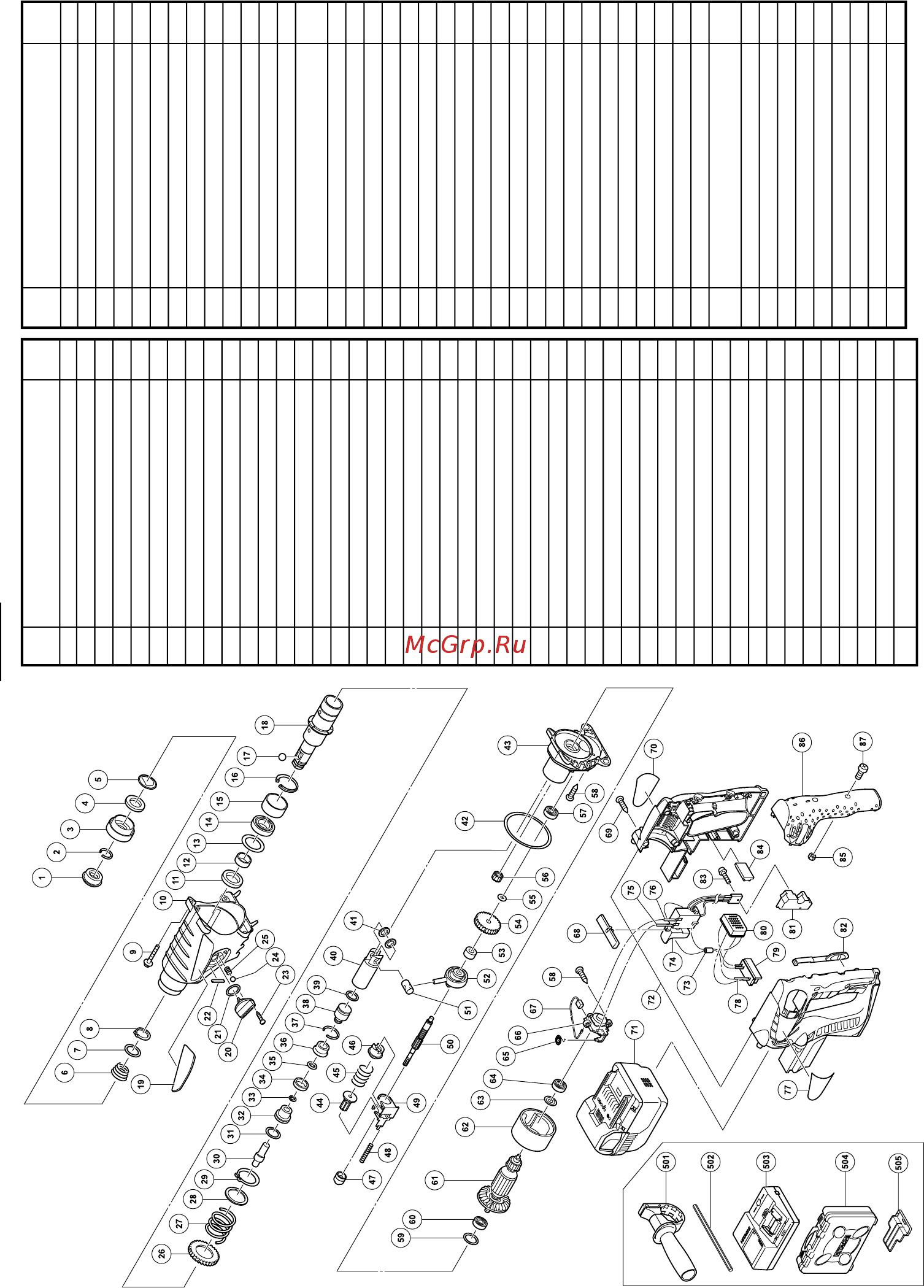

DH25DAL
Item
No.
Part Name Q’TY
1 FRONT CAP 1
2 STOPPER RING 1
3 GRIP 1
4 BALL HOLDER 1
5 HOLDER PLATE 1
6 HOLDER SPRING 1
7 WASHER (B) 1
8 RETAINING RING FOR D20 SHAFT 1
9
TAPPING SCREW (W/FLANGE) D5×25
4
10 GEAR COVER (A) 1
11 OIL SEAL 1
12 SLEEVE 1
13 FELT PACKING (B) 1
14 BALL BEARING 6904DDPS2L 1
15 SLEEVE (A) 1
16 RETAINING RING 37MM 1
17 STEEL BALL D7.0 1
18 CYLINDER 1
19 HITACHI PLATE 1
20 CHANGE LEVER (A) 1
21 O-RING (S-18) 1
22 FELT PACKING 1
23 TAPPING SCREW D2.6
×
10 1
24 STEEL BALL D3.97 1
25 SPRING (H) 1
26 SECOND GEAR 1
27 SPRING (A) 1
28 WASHER (A) 1
29 RETAINING RING D30 1
30 SECOND HAMMER 1
31 O-RING (1AP-20) 1
32 HAMMER HOLDER 1
33 O-RING (B) 1
34 DAMPER (A) 1
35 O-RING (C) 1
36 DAMPER HOLDER 1
37 STOPPER RING 1
38 STRIKER 1
39 O-RING (I.D. 16) 1
40 PISTON 1
41 WASHER (C) 2
42 O-RING (I.D. 72) 1
43 INNER COVER ASS'Y (INCLUD.56) 1
44 SECOND PINION 1
45 CLUTCH SPRING 1
46 CLUTCH 1
47 PINION SLEEVE 1
Item
No.
Part Name Q’TY
48 SPRING (C) 1
49 LOCK PLATE 1
50 SECOND SHAFT (A) 1
51 PISTON PIN 1
52 RECIPROCATING BEARING 1
53 COLLAR 1
54 FIRST GEAR 1
55 SPACER 1
56 PINION 1
57 BALL BEARING 626VVC2PS2L 1
58
TAPPING SCREW (W/FLANGE) D4×16
4
59 O-RING (P-22) 1
60 BALL BEARING 608DDC2PS2L 1
61
ARMATURE AND PINION ASS'Y
(INCLUD.55,59,62,63)
1
62 MAGNET 1
63 WASHER (A) 1
64 BALL BEARING 608DDC2PS2L 1
65 SPRING 2
66 BRUSH HOLDER 1
67 CARBON BRUSH 2
68 PUSHING BUTTON 1
69
TAPPING SCREW (W/FLANGE) D4×20
6
70 NAME PLATE 1
71 BATTERY BSL2530 2
72 HOUSING (A).(B) SET 1
73 FERRITE CORE 1
74 DC-SPEED CONTROL SWITCH 1
75 INTERNAL WIRE (RED) 1
76 INTERNAL WIRE (BLACK) 1
77 HITACHI LABEL 1
78 INTERNAL WIRE 1
79 BATTERY TERMINAL 1
80 CONTROLLER 1
81 HEAT SINK 1
82 SHIFT KNOB 1
83
MACHINE SCREW (W/WASHERS)
M3
×
12
1
84 RUBBER HOLDER 1
85 NUT M4 2
86 GRIP COVER 1
87 MACHINE SCREW M4
×
82
501 SIDE HANDLE 1
502 DEPTH GAUGE 1
503 CHARGER (MODEL UC36YRL) 1
504 CASE 1
505 BATTERY COVER 1
09Back_DH25DL_EE 08/4/30, 11:1785
