VIO-L208

Cód. 420120268 REV. 1.0

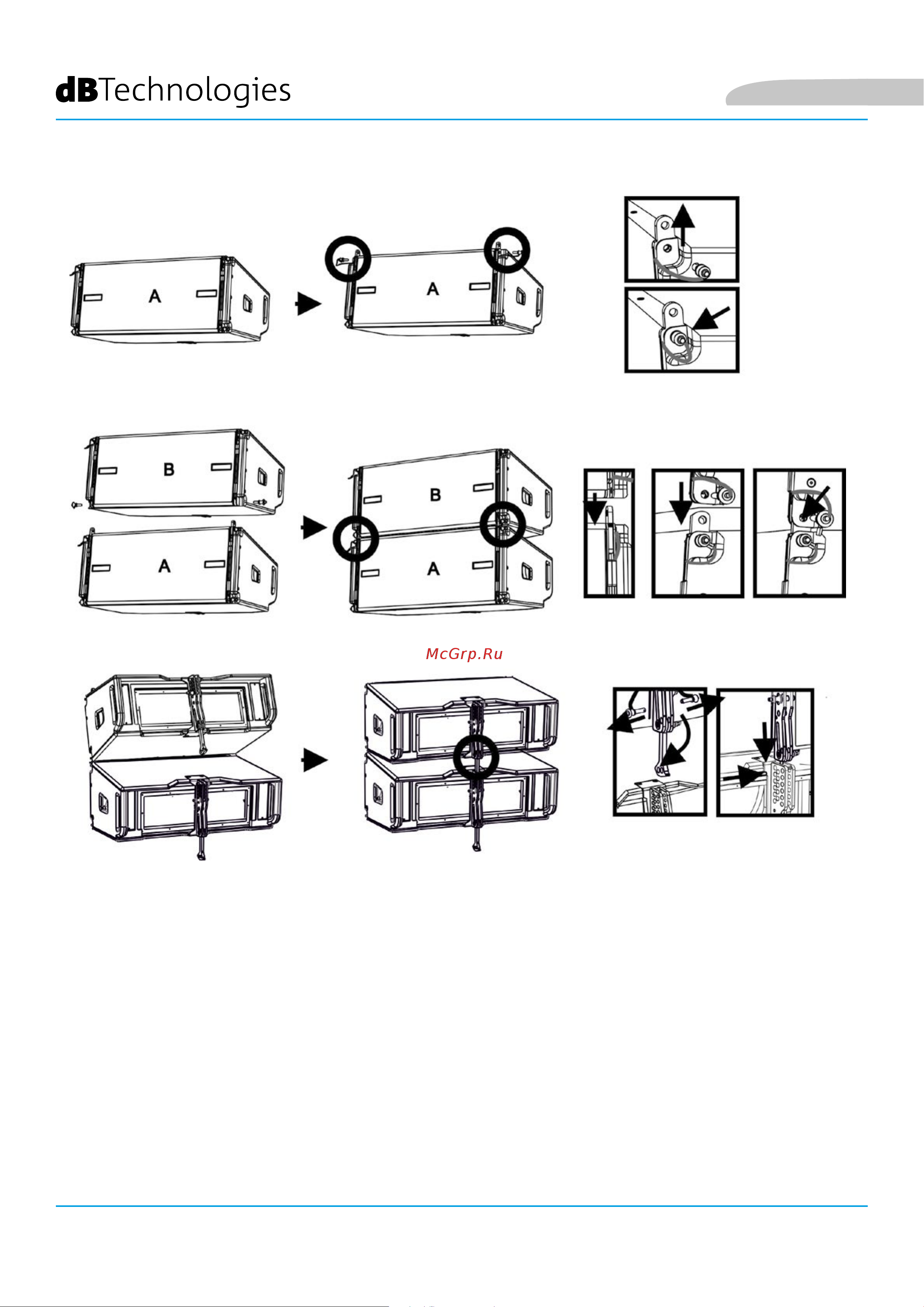

El montaje de dos módulos A y B prevé pocos y sencillos pasos:

• En el módulo A extraer los pines [3], elevar los soportes retráctiles [2] y jarlos en la nueva posición con los

pines [3].

• Extraer los pines [1] en el módulo B y sobreponerlo al módulo A introduciendo los soportes [2] como se

muestra. A continuación, jar la parte delantera de los dos módulos con los pines [1] del módulo B.

• En la parte trasera, extraer los pines [5] de los soportes posteriores [4]. Luego introducir el brazo móvil [6]

del módulo B en el soporte [4] del módulo A. En la página siguiente se muestra el detalle de jación del

ángulo entre los dos módulos en la parte trasera.

Español
